Atributos Modelo de Abertura Porta/Janela

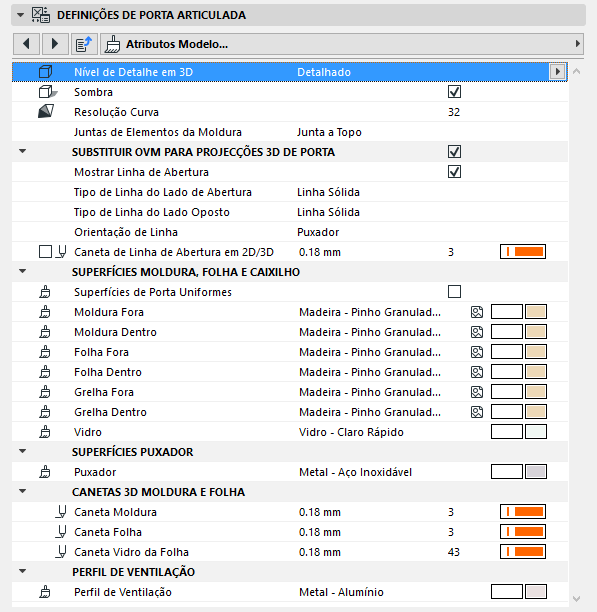

Segue-se uma descrição da página de separador Atributos Modelo (na secção "Abertura Porta" ou "Abertura Janela") do painel Definições à Medida de Definições de Porta ou Janela, da Biblioteca Archicad INT.

Utilize esta página para definir o aspecto 3D da abertura. Os controlos dependem nos componentes da abertura em particular.

Adicionalmente aos atributos gerais, pode especificar materiais de superfície e canetas 3D para os componentes folha da porta, moldura, grelha e vidro e para o puxador e acessórios do puxador, se for o caso.

Nível de Detalhe 3D

Esta é a mesma definição da página Definições e Vão.

Ver Nível de Pormenor.

Sombra

Active para visualizar um efeito de sombra para esta abertura em 3D.

Resolução da Curva

Aplicada aos componentes curvos da abertura ao gerar a sua visualização 3D. (O círculo formado fora do componente curvo será dividido no número especificado de segmentos.) Uma resolução da curva mais elevada pode melhorar o aspecto 3D, mas aumenta o tamanho do ficheiro.

Juntas de Elementos da Moldura

Escolha Junta em Meia-Esquadria ou Junta Topo.

Sobrepor OVM para Projecções 3D

Seleccione esta caixa para sobrepor, em particular para esta abertura, as Opções de Visualização do Modelo para Linhas de Abertura definidas em Documentação > Visualização do Modelo > Opções de Visualização do Modelo > Definições Miscelânea para Itens de Biblioteca (Linhas de Abertura em Projecções 3D).

Caneta 3D Moldura e Folha (Caixilho)

Estes controlos afectam as partes da Moldura e Folha/Caixilho que são visualizadas

•na Janela 3D

•e em forma de tipo 3D na Planta - ou seja, as partes Projectadas, se a opção Visualização em Planta da abertura estiver definida para Projectada ou Projectada com Linhas Acima.
