Segue-se uma descrição da página de separador Fecho Parede do painel Definições à Medida de Definições de Porta ou Janela, da Biblioteca Archicad INT.
Utilize esta página do separador para definir como os vegetais de uma parede composta vão fechar à volta da abertura colocada nessa parede. (Estas definições são relevantes apenas para aberturas colocadas em paredes compostas.)
•Estas definições afectam apenas a visualização de aberturas em vistas 2D.
•O efeito das suas definições de Dobra do Reboco será visualizado, também, nas vistas Corte/Alçado como uma extensão da parede composta para a moldura. (Para ver o efeito destas definições na janela 3D, tem de seleccionar a caixa “Mostrar em 3D” entre os controlos de Dobra do Reboco.)

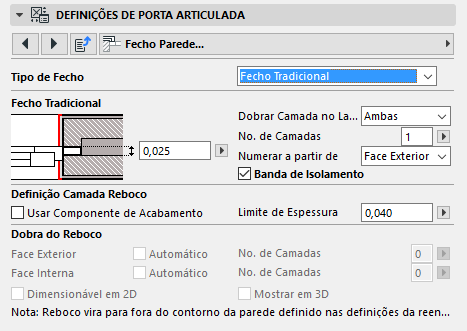

Definições da Página do Separador Fecho Parede
Existem dois tipos de definições nesta página:
•Definições de Fecho (se decidir utilizar um Fecho Parede); e
•Definições de Dobra do Reboco, que são independentes de estar a utilizar um tipo de Fecho Parede.
Tipo de Fecho
Escolha um Tipo de Fecho no menu pendente, ou Nenhum Fecho se não estiver a utilizar algum.
Os tipos de fecho disponíveis podem variar em função da estrutura da gola.
Definições de Fecho
Estas opções variam em função do Tipo de Fecho escolhido.
Dobrar Camada de Lado
Escolha se as camadas da parede devem ser dobradas para dentro à direita, esquerda ou em ambos os lados da abertura.
Número de Camadas a Dobrar
Escolha o número, começando pela face Exterior ou face Interior da parede. (Mude esta preferência utilizando o pop-up Número de.)
Largura de Perfil
Este parâmetro encontra-se disponível para o fecho de cavidade pré-fabricado. Introduza uma largura para o elemento de fecho.
Se tiver escolhido Fecho Personal.: ver Fecho Personalizado para obter informações sobre estas definições.
Faixa de Isolamento
Seleccione esta caixa para adicionar uma faixa de isolamento.
Introduza o valor de espessura desta faixa de isolamento.
Utilize estas definições se pretender que o reboco da parede dobre para dentro no final da parede - independentemente de estar utilizar um Fecho Parede.
Comentários:
–A camada do reboco dobrada vira para fora do contorno da parede, como definido em Definições da Gola.
–Não pode utilizar as opções de Revestimento e de Dobra de Reboco em simultâneo. Se as definições Dobra de Reboco estiverem a cinzento, vá para as páginas de Guarnição do painel Definições e desactive os Aros Interior e Exterior. (Ver Definições de Aro Exterior/Aro Interior.)
Definição Camada Reboco
Primeiro, defina qual camada de parede deve ser considerada Camada de Reboco:
•Usar Componente Acabamento Parede: o componente da parede composta que está definido como "Acabamento" será considerado reboco.
Em alternativa:
•Limite Espess. Reboco: Defina a camada do Reboco com uma determinada espessura - p.ex., todas as camadas até 40 mm de espessura serão consideradas reboco.
Assim que tiver definido quais camadas da parede são consideradas reboco, utilize os controlos em Dobra de Reboco para definir qual das camadas devem ser dobradas para dentro:
•Automaticamente (todas as camadas definidas como reboco na Definição Camada Reboco acima vão dobrar), ou
•o Número de Camadas a Dobrar especificado.

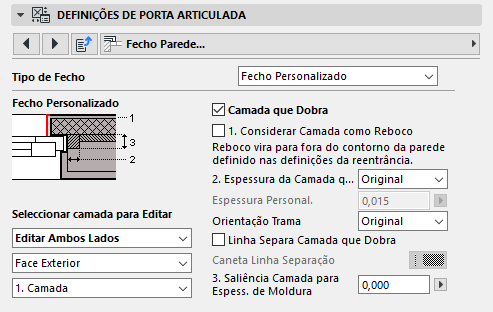

Se pretender utilizar um tipo de fecho personalizado, vai definir as preferência de fechado separadamente para cada camada.
Primeiro, em Seleccionar Camada a Editar, escolha se pretende que o fecho se encontre na ombreira esquerda, ombreira direita ou ambas.
De seguida, seleccione a camada que pretende dobrar para dentro. (Utilize o pop-up para numerar as camadas, começando pela Face Exterior ou a Face Interior da parede.)
Do lado direito, seleccione Dobrar Camada para Dentro se pretender que a camada actualmente em edição seja dobrada para dentro (envolvida); depois defina o resto das opções (espessura, orientação da trama, caneta da linha de separação) para a camada seleccionada.
Seleccione Considerar Camada como Reboco se pretender que a camada se comporte como reboco: ou seja, vai dobrar ao longo da abertura da parede conforme definido pela gola.
Nota: Se a camada da parede for definida como "Núcleo", esta não pode ser considerada reboco e esta caixa de verificação não tem efeito.
