Редактирование Типа Линии (Символьной)
Выберите этот вариант, чтобы создать тип линий на основе образца, содержащего чертежные 2D-элементы и скопированного в буфер обмена из окна Archicad.
Чтобы создать новый тип символьной линии:
1.Начертите в окне Плана Этажа или в другом 2D-окне образец символа, состоящий из Линий, Дуг и Узловых Точек.
2.Выберите эти 2D-элементы.
3.Активируйте команду Редактор > Копировать.
Примечание: символьные линии могут содержать только Дуги (Окружности), Линии и Узловые Точки. Сплайны, штриховки, тексты и другие элементы будут проигнорированы.
4.Откройте диалог Линий (Параметры > Реквизиты Элементов > Линии)
5.Нажмите кнопку Создать.
6.В открывшемся диалоге создания Новой Линии выберите вариант Символ и нажмите кнопку OK.

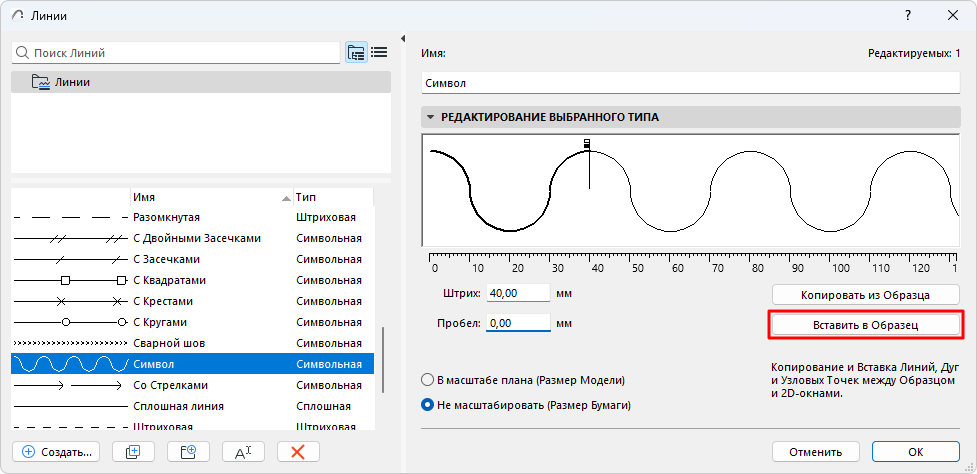

7.В диалоге Линий нажмите кнопку Вставить в Образец, находящуюся под графическим окном редактирования.
Примечание: Стандартные команды Копирования и Вставки не действуют в этом диалоговом окне.
В результате символ появится в окне редактирования.
•Черный флажок: означает конец сегмента линии.
•Белый флажок: означает промежуток между каждым сегментом.
Отредактируйте длину сегментов линий и пробелов путем перетаскивания флажков по горизонтали или измените их значения в полях Штрих и Пробел ниже.
Размеры символа изменяются пропорционально как единое целое.
В результирующей Символьной Линии габаритный прямоугольник вокруг вставленных элементов будет центрирован по оси линии.
