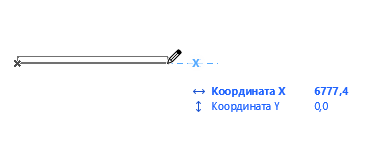

Текущие значения координат расположения курсора отображаются в Табло Слежения, доступном во всех окнах редактирования.
Табло Слежения содержит постоянно обновляемые данные о длинах и углах редактирования, а также - о расположении узловых точек графического редактирования GDL-объектов.
Табло Слежения можно использовать для создания элементов путем клавиатурного ввода.
См. Ввод Элементов при помощи Табло Слежения.
Показ Табло Слежения
Выполните одно из следующих действий:
•Активируйте переключатель показа Табло Слежения в Стандартном табло команд
•Воспользуйтесь клавишной командой N. В результате появится Табло Слежения, отображающее текущие координаты курсора.
•Отметьте маркер Показать Табло Слежения в диалоге Параметры > Окружающая Среда > Табло Слежения и Ввод Координат. Здесь также можно настроить цвета Табло Слежения, его поведение и отображаемую информацию.

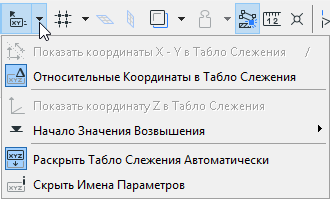

Некоторые параметры Табло Слежения присутствуют в выпадающем меню, которое можно открыть при помощи кнопки со стрелкой, находящейся рядом с переключателем показа Табло Слежения в Стандартном табло команд.
Ввод Элементов при помощи Табло Слежения

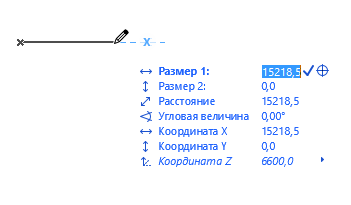

Расположение создаваемых элементов можно задавать путем ввода координат в Табло Слежения.
Активировав Табло Слежения, выполните одно из следующих действий:
•Начните ввод значения параметра по умолчанию (он выделяется жирным шрифтом).
Примечание: Этот метод ввода действует только если в диалоге Параметры > Окружающая Среда > Табло Слежения и Ввод Координат отмечен маркер "Активировать непосредственный числовой ввод в полях Табло Слежения" По умолчанию этот маркер отмечен.
•Воспользуйтесь клавишей Tab для циклического переключения полей Табло Слежения, а затем введите нужное значение.
•Сделайте щелчок на нужном поле Табло Слежения и введите значение.
•Воспользуйтесь клавишами (X, Y, Z, D/R или A) для активации соответствующих полей Табло Слежения и введите значение. Например: X3 или Y-4.
Примечания:
–Этот метод ввода действует только при активации маркера “Клавишные команды координат инициируют Табло Слежения” в диалоге Параметры > Окружающая Среда > Табло Слежения и Ввод Координат. По умолчанию этот маркер отмечен.
–Для положительных значений указание знака + перед числом не обязательно.
–Вы можете вводить значения координат в любом порядке.
–Если Табло Слежения отображается в компактном виде, то активация клавишной команды (или нажатие клавиши Tab) приводит к показу в Табло Слежения ранее скрытого поля.
См. Координатное табло для получения информации о других способах ввода координат.
Завершение ввода значений в Табло Слежения
•Отметьте маркер, чтобы применить значение
•Нажмите клавишу Tab, чтобы применить значение и перейти к следующему полю Табло Слежения
•Нажмите клавишу Enter, чтобы применить значения и завершить ввод в Панель Слежения
•Нажмите клавишу Esc, чтобы отменить ввод и закрыть Панель Слежения
Завершение создания элемента
Нажмите клавишу Enter или сделайте щелчок на значке галочки в Табло Слежения.
Отображение Опорных Линий в Заданных Координатах
Сделайте щелчок на значке пересекающихся линий в Табло Слежения. Редактируемый элемент будет перемещен в указанные координаты и, если Опорные Линии активированы, будут отображены соответствующие Опорные Линии.
Для получения дополнительной информации см. Фиксация или Создание Опорных Линий Вручную.
Использование математических выражений для размещения элементов
|
Оператор |
|
|
20+ |
добавляет 20 единиц |
|
20- |
вычитает 20 единиц |
|
3* |
умножает на 3 |
|
3/ |
делит на 3 |
Введите оператор после значения. Например, ввод x3+ приведет в добавлению 3 единиц (метров, сантиметров, миллиметров, градусов и т. д. - в зависимости от используемых в проекте Единиц Измерения) к значению, отображаемому в поле x в Табло Слежения.

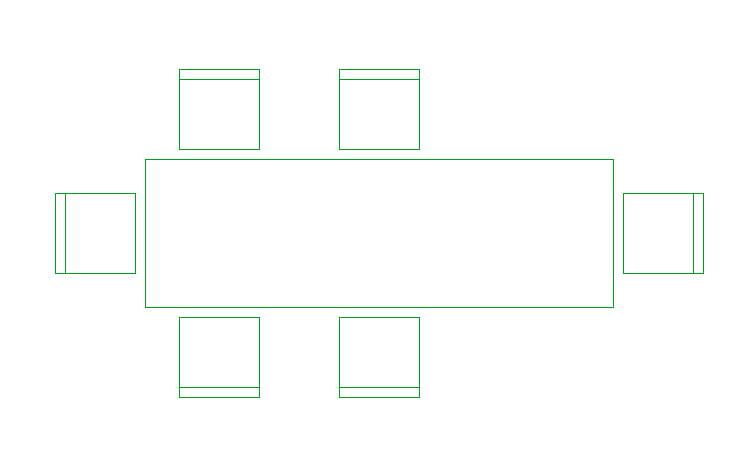

Пример: Перемещение копии стула на расстоянии, вдвое превышающее исходное
Пользователь вводит в Табло Слежения 2* в поле Расстояния
1.Выберите первый стул
2.Активируйте команду Переместить > Переместить Копию
3.Переместите копию так, чтобы она перекрывала второй стул. Расстояние перемещения будет отображено в Табло Слежения: 800.
4.В поле Расстояния введите 2*
5.Нажмите клавишу Enter. В результате копия стула будет перемещена на расстояние, вдвое превышающее расстояние между первыми двумя стульями.
Примечания об использовании имперской системы измерений:
•При вводе 3 Archicad предполагает, что это три фута. Ввод же 3’6, 3’6" или 3-6 рассматривается как три фута и шесть дюймов.
•Чтобы выполнить операцию деления или вычитания в Табло Слежения, нажмите клавишу деления (слэш) или минус дважды, соответственно (потому что однократное нажатие переключает ввод с футов на дюймы).
Параметры, отображаемые в Табло Слежения

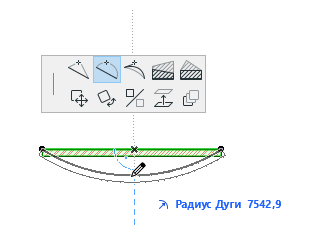

Набор параметров, отображаемых в Табло Слежения, зависит от типа выполняемой операции редактирования. Например, если вы выбрали прямолинейный отрезок, а затем активировали в Локальной Панели команду Криволинейное Ребро, то в Табло Слежения будет доступен параметр Радиуса Дуги.
Один из параметров всегда отображается в Табло Слежения жирным шрифтом; это параметр, редактируемый в данный момент.
Вы можете скрыть или отобразить наименования координат при помощи команды "Показать/Скрыть Метки Параметров", находящейся в выпадающем меню Табло Слежения.

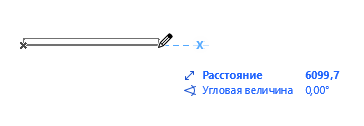

Отображение Координат XY или Расстояния/Угла (Полярных) Координат
Во время ввода в Табло Слежения отображается либо пара координат XY, либо DA (расстояние/угол).
Чтобы переключить это отображение во время ввода:
•нажмите клавишу / (символ косой черты)
•Выберите из выпадающего меню Табло Слежения "Показать координаты X - Y в Табло Слежения" или "Показать Полярные координаты в Табло Слежения".

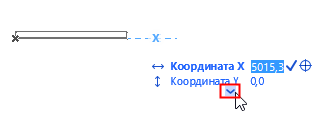

Раскрыть Табло Слежения Автоматически
Это означает, что при активации Табло Слежения (путем начала ввода или нажатия клавиши Tab) будут отображены все параметры.
В противном случае вам надо будет нажимать клавишу Tab, чтобы увидеть дополнительные параметры.
Характеристики Ввода Координат: Экспертные Параметры
Элементы управления, расположенные в разделе Характеристики Ввода Координат диалога Параметры > Окружающая Среда > Табло Слежения и Ввод Координат, позволяют осуществлять детальную настройку логики ввода координат в Табло Слежения.
См. Табло Слежения и Ввод Координат.
Системы Координат в Табло Слежения
По умолчанию в Табло Слежения используются Относительные координаты.
•Значения Относительных Координат измеряются от Начала Локальных Координат.
Для использования Абсолютных координат деактивируйте переключатель Относительные Координаты в Табло Слежения в меню Табло Слежения, находящемся в Стандартном табло команд.

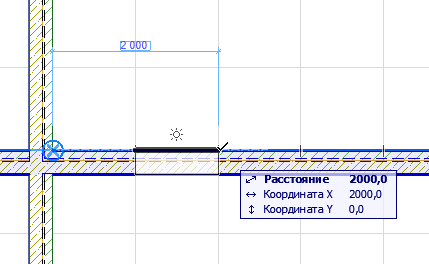

При осуществлении позиционирования по Линии Построения, Пользовательское Начало Координат автоматически перемещается в ближайшую Опорную Точку Построения. Расположение Пользовательского Начала Координат помечается голубым символом X.
•Значения Абсолютных координат измеряются от Пользовательского Начала Координат. (Оно совпадает с Началом Проектных Координат, если оно не было перемещено). Для использования в Табло Слежения Абсолютных координат следует деактивировать переключатель “Относительные Координаты в Табло Слежения”.
См. Системы Координат.
Временная штриховая линия, связывающая текущее положение курсора с Пользовательским Началом Координат, указывает на использование абсолютных координат.
