Графическое Редактирование Геометрии Крыш
Для графического редактирования формы крыши выберите любой из следующих ее элементов:
•линию привязки;
•линию конька;
•линию разделения уровней, если Крыша имеет несколько уровней;
•линию Контура.

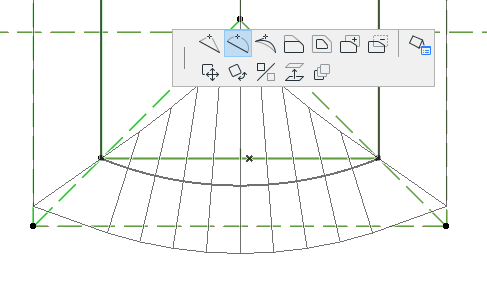

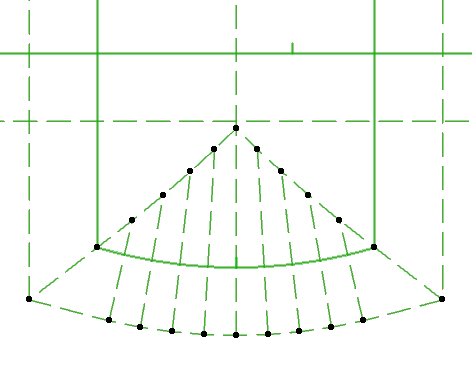

Редактирование Линий Привязки осуществляется при помощи команд Локальной Панели:

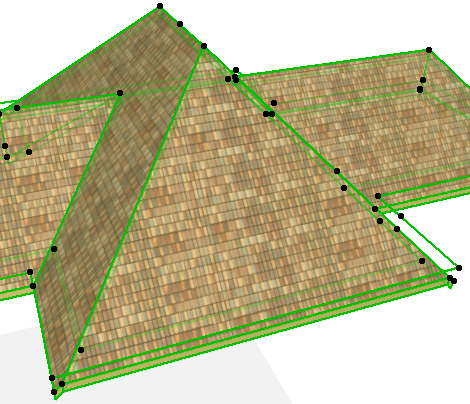

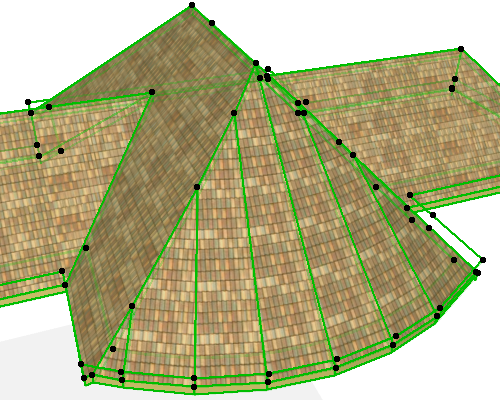

Как вы можете увидеть в 3D, редактирование Линий Привязки позволяет изменять соответствующие им скаты Крыши:

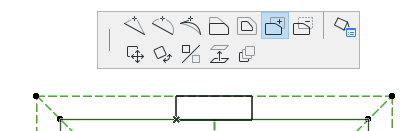

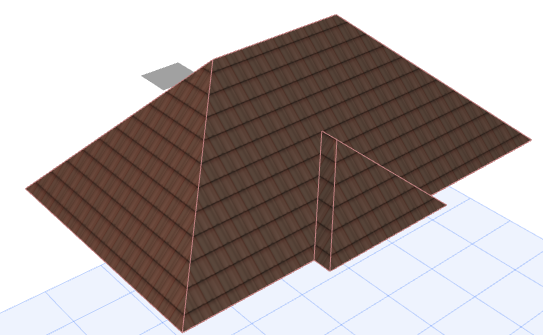

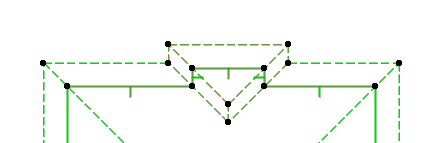

В приведенном ниже примере мы изменили геометрию Крыши, воспользовавшись командой Добавления к Многоугольнику, присутствующей в Локальной Панели. В результате были добавлены изменены существующие и добавлены новые скаты. Однако крыша осталась единым элементом.
