Примечание: Часть расширения Library Part Maker. См. Library Part Maker.
Определение Уровня Детализации MEP-объектов
|
Выбранный Уровень 2D-детализации |
LOD по Умолчанию |
Замена LOD 1 |
Замена LOD 2 |
Замена LOD 3 |
|
Полный |
Полный |
Средние |
Низкий |
Системный габаритный 2D-контейнер |
|
Средние |
Средние |
Низкий |
Полный |
Системный габаритный 2D-контейнер |
|
Низкий |
Низкий |
Средние |
Полный |
Системный габаритный 2D-контейнер |
|
Выбранный Уровень 3D-детализации |
LOD по Умолчанию |
Замена LOD 1 |
Замена LOD 2 |
Замена LOD 3 |
|
Полный |
Полный |
Упрощенное |
Схематичный |
3D не отображается |
|
Упрощенное |
Упрощенное |
Схематичный |
Полный |
3D не отображается |
|
Схематичный |
Схематичный |
Упрощенное |
Полный |
3D не отображается |
Дополнительные компоненты/назначения
•Чтобы обеспечить автоматическое соединения MEP-объектов, в их 3D-моделях необходимо использовать объект Соединение MEP (находящийся в папке Библиотека MEP > Соединение MEP ).
•Этот компонент Соединения MEP необходимо назначить Полной 3D-модели.
•В Полных 3D-моделях Библиотечных Элементов, встраиваемых в сети Воздуховодов/Труб, необходимо применять не менее двух Соединений MEP. Эти соединения должны располагаться на противоположных концах осей элементов потока.

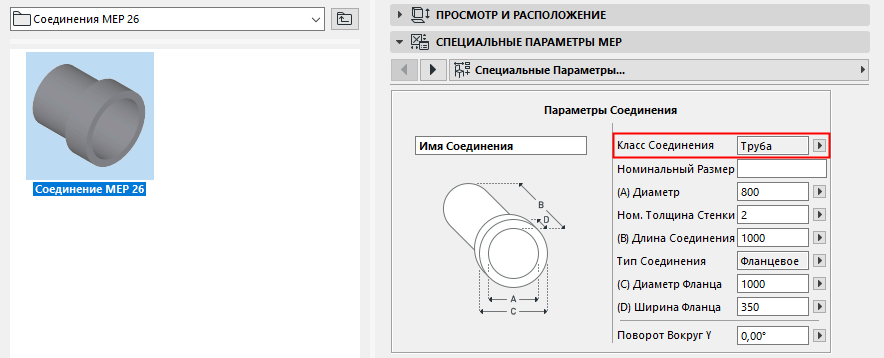

•При создании Библиотечных Элементов Воздуховодов или Труб следует убедиться, что компонентам MEP Соединений назначен соответствующий Класс Соединения: Воздуховод или Труба.
