Параметр Учитываемой Площади в Каталоге Покрытий

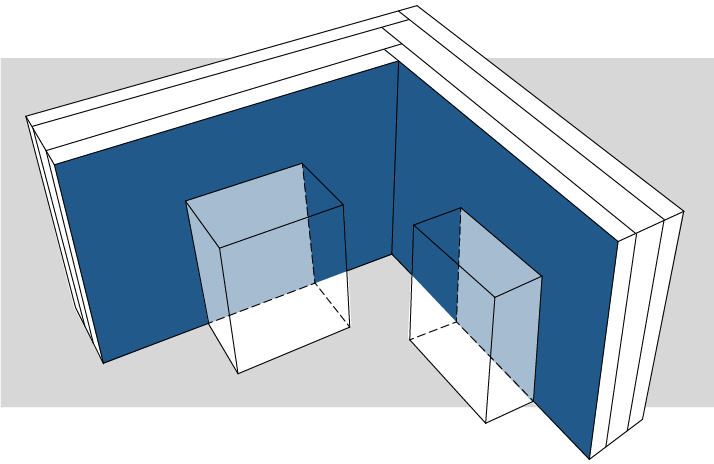

Учитываемая Площадь — это видимая (ничем не перекрываемая область поверхностей элементов). На приведенной ниже иллюстрации темно-синяя поверхность является “Учитываемой Площадью”, а светло-голубая рассматривается как “Перекрываемая”.

Для точного определения учитываемой площади можно воспользоваться диалогом Уменьшения Учитываемой Площади, доступным из Параметров Схема Каталога Покрытий.

Уменьшение Учитываемой Площади

1.В панели Поля диалога Параметров Схемы: выберите поле Учитываемая Площадь (по Критериям).

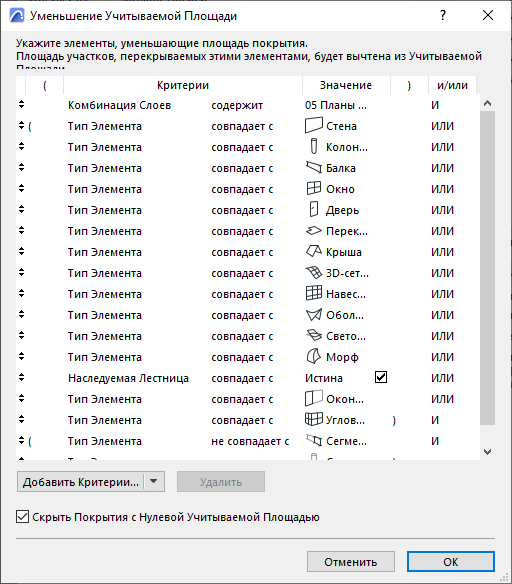

2.Нажмите кнопку , чтобы открыть диалог Уменьшения Учитываемой Площади.

3.Настройте критерии определения перекрывающих элементов (уменьшающих собой Учитываемую Площадь расположенных за ними элементов).

Пример: обычные конструктивные элементы являются перекрывающими, если они перекрывают собой поверхность стены, и Учитываемая Площадь поверхности этой стены уменьшается соответствующим образом.

Однако некоторые элементы обычно не являются покрывающими. В этом примере: объекты, светильники и зоны не должны влиять на площади стен, поэтому они не включены в список.

Скрыть Покрытия с Нулевой Учитываемой Площадью: По умолчанию этот маркер отмечен. Это означает, что покрытия поверхностей, обладающих нулевой учитываемой площадью, не будут включены в каталог.
