Объединение Элементов Каталога

Вам может потребоваться объединить несколько значений в каталоге. Помимо стандартной функции объединения можно настроить способ объединения каждого поля каталога и его значений.

Объединение значений по умолчанию

Настройка отображения объединенных полей

Объединение одинаковых значений - Отображение одинаковых значений

Объединение одинаковых значений - Отображение суммы значений

Объединение всех значений (одинаковых или разных) - Отображение суммы значений

Объединение всех значений (одинаковых или разных) - Список значений

Объединение значений по умолчанию

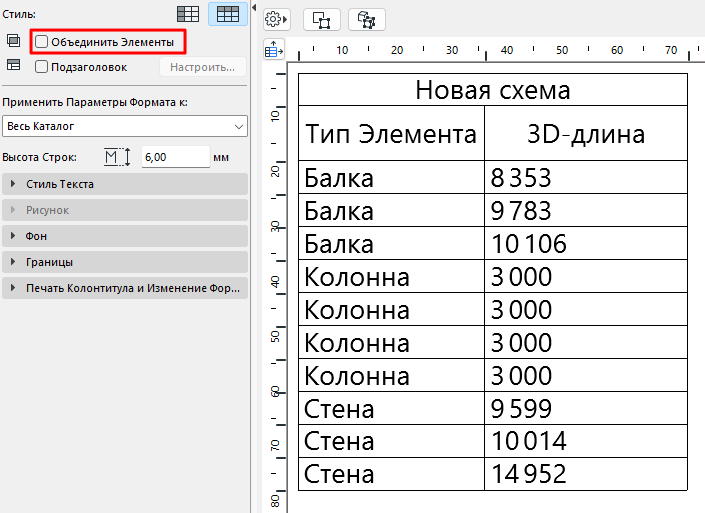

Предположим, что у вас есть следующий каталог. Чтобы объединить его элементы (используя стандартную логику), активируйте маркер Объединить Элементы в Параметрах Каталога.

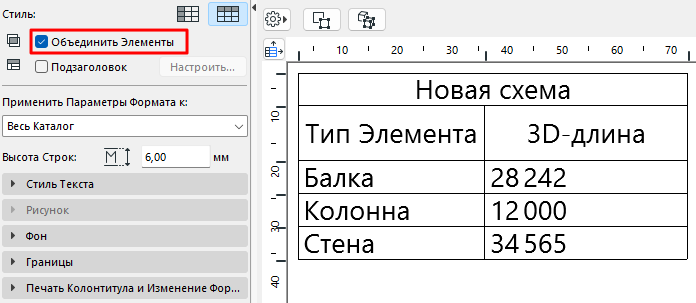

Результат будет выглядеть следующим образом. Элементы будут объединены по типам, а значения их длины (независимо от того, совпадают они или нет) будут сложены и показаны в виде суммы.

Ниже показаны и другие способы объединения элементов каталога.

Настройка отображения объединенных полей

1.Активируйте маркер Объединить Элементы.

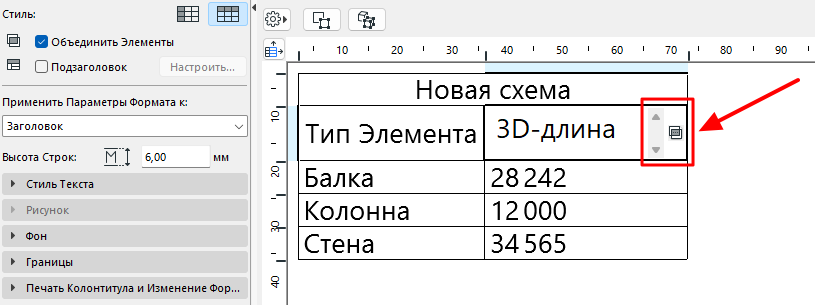

2.В каталоге щелкните на том поле, значения которого вы хотите объединить (например, “3D-длина”), затем нажмите кнопку “Объединить Элементы”.

3.В результате будет открыт диалог Параметров Объединения. Настройте способ объединения и отображения значений.

Ниже рассмотрены возможные варианты.

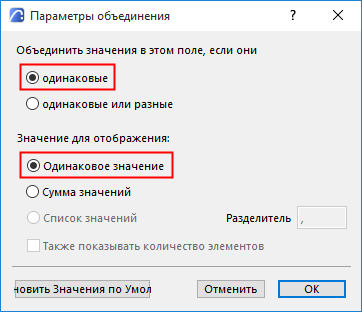

Объединение одинаковых значений - Отображение одинаковых значений

1.Выберите вариант одинаковые.

2.Выберите вариант одинаковое значение:

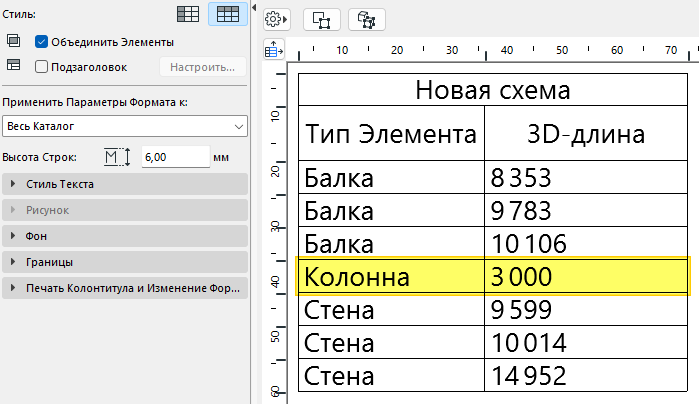

Результат: элементы Колонн объединены в один элемент (только колонны имеют одинаковые значения; прочие элементы имеют разные значения длины). В поле отображается значение длины колонн, одинаковое для каждой колонны.

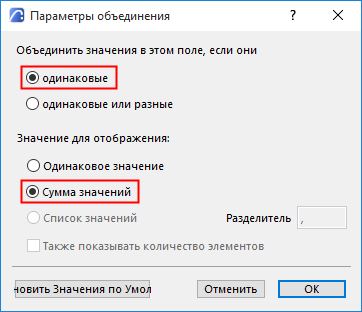

Объединение одинаковых значений - Отображение суммы значений

1.Выберите вариант одинаковые.

2.Выберите вариант Сумма значений.

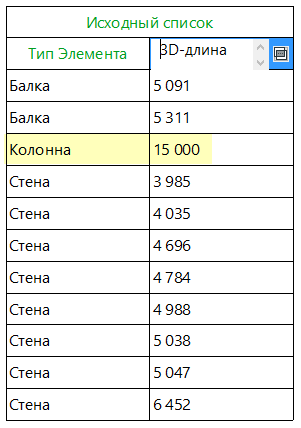

Результат: элементы Колонн объединены в один элемент Отображаемое здесь значение является суммой значений длины всех колонн.

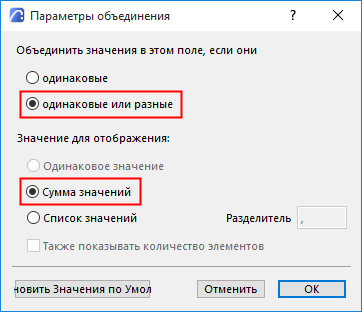

Объединение всех значений (одинаковых или разных) - Отображение суммы значений

Здесь все значения длины каждого типа элемента (даже если сами значения не совпадают) необходимо объединить в одно поле.

1.Выберите вариант одинаковые или разные.

2.Выберите вариант Сумма значений.

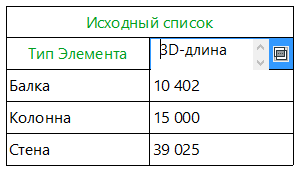

Результат: все элементы балок, колонн и стен оказались объединены по типам, и для каждого типа элементов отображается сумма значений их длины. (То есть получен тот же результат, что и при использовании логики объединения по умолчанию.)

Объединение всех значений (одинаковых или разных) - Список значений

Все значения длины каждого типа элемента (даже если сами значения не совпадают) необходимо объединить в одно поле. Однако значения должны отображаться в каждом поле в виде списка.

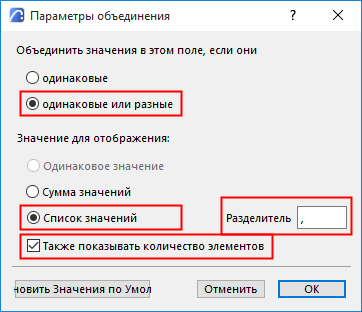

1.Выберите вариант одинаковые или разные.

2.Выберите вариант Список значений:

Настройте способ отображения списка значений:

–введите символ разделителя (например, запятую или вертикальную линию).

–Активируйте маркер отображения количества элементов в списке

Результат: все балки, колонны и стены оказались объединены по типам элементов, а значения их длины отображаются в виде списка с указанием количества элементов.
