Отображение Маркеров Разрезов на Плане Этажа

Показ Маркеров и Линии Сечения

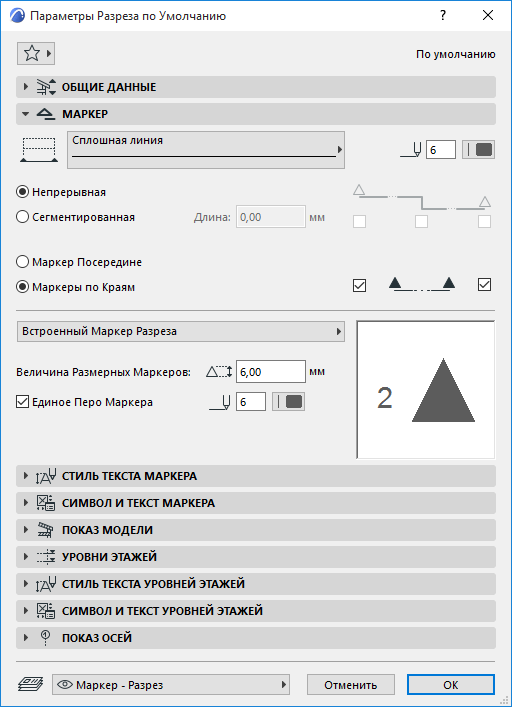

Реквизиты Линии Сечения и маркеров настраиваются в диалоге Параметров Разреза.

Параметры Разреза/Фасада - панель Маркер и Параметры Разреза/Фасада - панель Символ и Текст Маркера.

Выделить Исходные Маркеры

 Исходные маркеры выделяются на экране факультативной полупрозрачной сплошной штриховкой. (Используйте команду Вид > Параметры вывода на экран > Выделить исходные маркеры чтобы активировать или деактивировать эту штриховку для всех исходных маркеров. Цвет этой штриховки устанавливается в диалоге команды Параметры > Окружающая среда > Представление на экране.)

Показ Предельных Линий и Линий Удаленных Элементов

Предельная Линия и Линия Удаленных Элементов отображаются только на экране и активируются при помощи переключателя Детализации Маркеров.

•Чтобы включить или выключить показ Предельной Линии и Линии Удаленных Элементов на Плане Этажа, воспользуйтесь переключателем, находящимся в меню Вид > Параметры Вывода на Экран > Детализация Маркеров.

•Изменить эти линии/цвета можно при помощи команды меню Параметры > Окружающая Среда > Представление на Экране.

Для получения дополнительной информации, см. Показ Линий Детализации Маркеров.
