Design Checker позволяет пользователям фиксировать ошибки в процессе проектирования прямо в среде Archicad. Вы можете использовать это расширение на любом этапе проектирования для проверки и повышения качества геометрии и данных модели - это своего рода "проверка орфографии BIM".
Design Checker использует облачный сервис Solibri Inside, разработанный родственной компанией Nemetschek Solibri. Вы можете использовать основные функции Design Checker в Archicad без учетной записи Solibri.
Доступность
Чтобы использовать Archicad Design Checker, вам потребуется:
•Archicad 26 Обновление 2 (сборка 4019) или более поздняя версия
•Войти в систему в Graphisoft ID
•Принять Условия использования (это диалоговое окно появляется при запуске Design Checker). Ваши идентификационные данные пользователя будут переданы компании Solibri для проверки ваших прав использования Design Checker.
Преимущества и основные функции
•Основные функции Design Checker можно использовать непосредственно при стандартной установке Archicad.
•Поскольку Design Checker работает как команда Archicad, нет необходимости экспортировать файлы во внешнее приложение и импортировать результаты, что значительно упрощает рабочий процесс проверки качества.
•Вы можете выполнять проверки качества на ранних этапах процесса проектирования, чтобы гарантировать качество геометрии и данных модели.
Дополнительные функции
Чтобы получить доступ к дополнительным функциям Design Checker:
•Зарегистрируйтесь в Solibri Inside и/или обновите свою учетную запись. Для получения дополнительной информации см. Solibri Inside.
•Подписчики Archicad также имеют право на специальное предложение Solibri Inside. Дополнительную информацию можно получить на официальном сайте Graphisoft.
Как это работает
1.Откройте расширение Design Checker, воспользовавшись одним из следующих способов:
•Нажмите кнопку Design Checker в основном табло команд
•Воспользуйтесь командой Конструирование > Проверка Модели > Design Checker
2.Чтобы продолжить, отметьте маркер согласия с условиями использования. Ваши идентификационные данные пользователя будут переданы компании Solibri для проверки ваших прав использования Design Checker.
В результате будет открыта плавающая панель "Design Checker" со списком доступных способов Проверки. Набор доступных проверок время от времени обновляется.

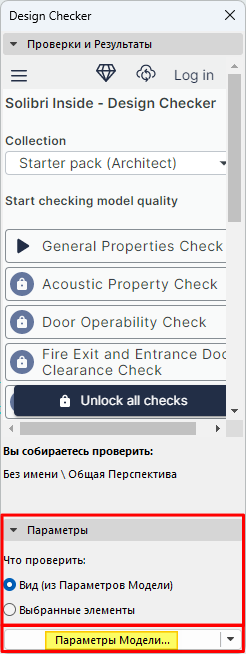

3.В панели Параметров, находящейся в нижней части плавающей панели, выполните одно из следующих действий
•Выберите вид (все элементы этого вида будут участвовать в проверке),
•Выберите элементы, для которых надо выполнить Проверку
4.Нажмите кнопку Параметры Модели.
5.В диалоге Параметров выберите IFC-транслятор для экспорта данных в Solibri Inside. Мы рекомендуем использовать транслятор "IFC4 Reference View-based Export".
Примечание: Если вы используете транслятор IFC2x3, убедитесь, что для параметра "Режим сохранения материала (только IFC2x3)" в диалоге "Преобразования Геометрии для IFC-экспорта" выбран вариант "Никогда не декомпозировать элементы, сохранение не гарантируется". (См. Режим сохранения материалов (только IFC2x3)
6.На панели Design Checker щелкните на любой из доступных проверок, чтобы запустить ее (например, "Проверка Общих Свойств/General Properties Check").
Design Checker сгенерирует необходимые данные и отправит их в Solibri Inside для выполнения операций проверки.

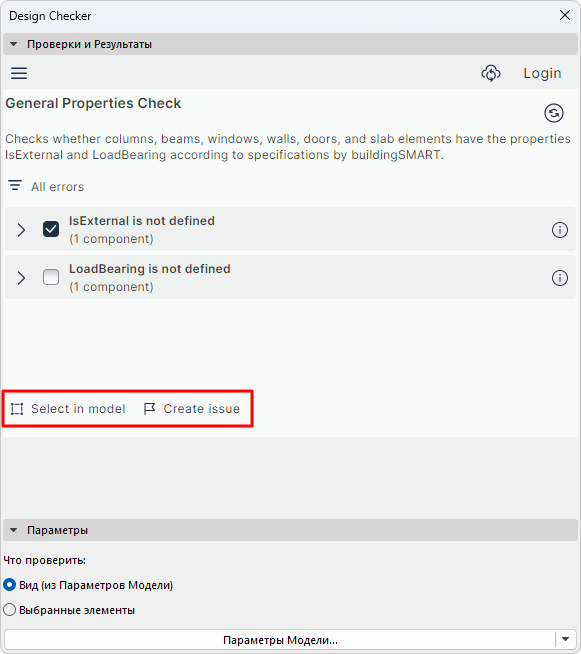

В плавающей панели будут отображены обнаруженные проблемы, а также связанные с ними элементы.

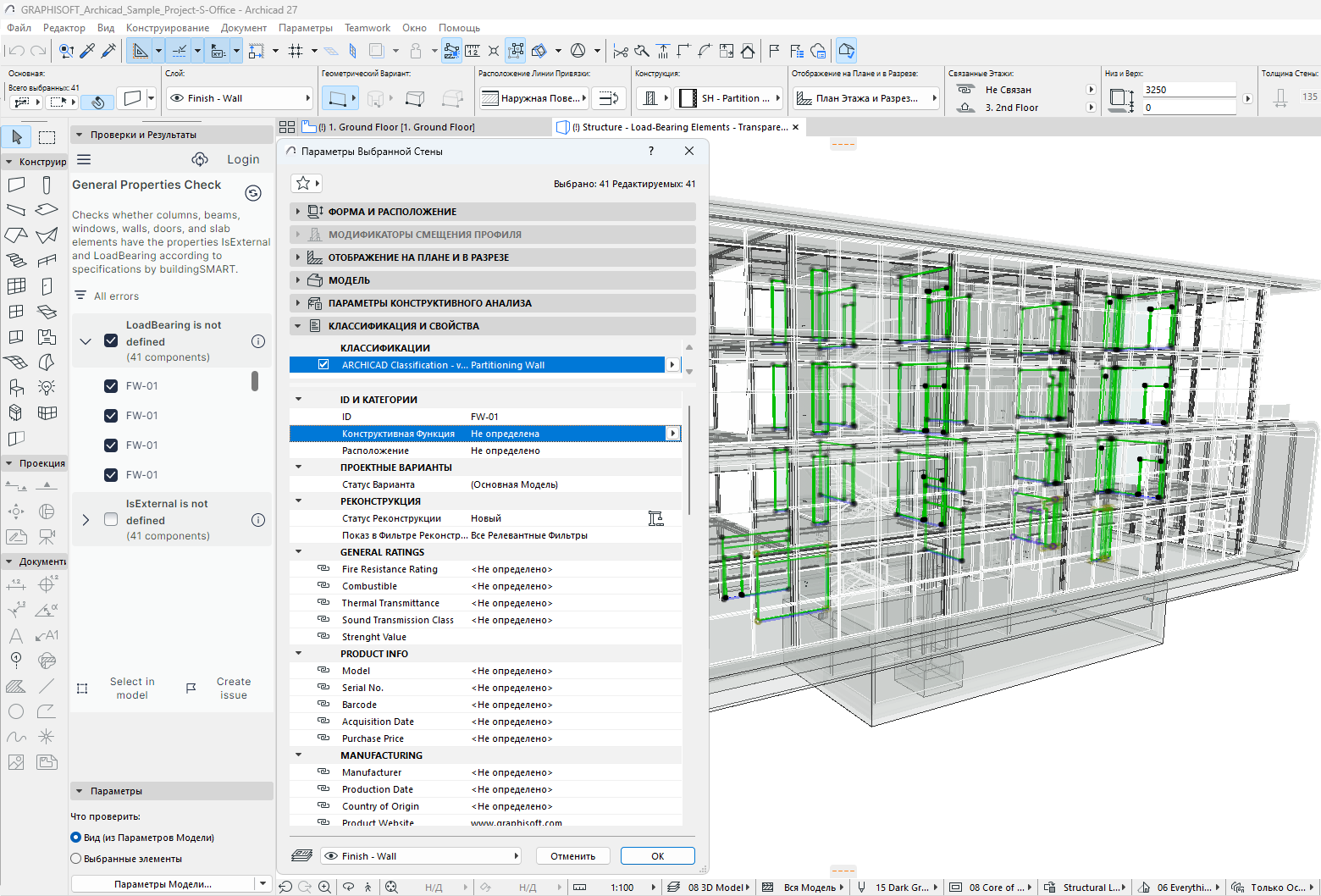

На следующем изображении "Проверка Свойств" обнаружила, что у выбранных элементов несколько основных свойств имеют значение "Не определено".
•Вы можете выбрать обнаруженные элементы, чтобы устранить проблемы.
•Вы также можете создать соответствующую Задачу в Организаторе Задач Archicad.
