MEP-совместимые Библиотечные Элементы

MEP-совместимые Библиотечные Элементы (с соединениями для воздуховодов, труб и кабельных лотков) присутствуют:

•в Библиотеке MEP

•в Стандартной Библиотеке Archicad

•в Библиотеке MEP на портале BIMcomponents.

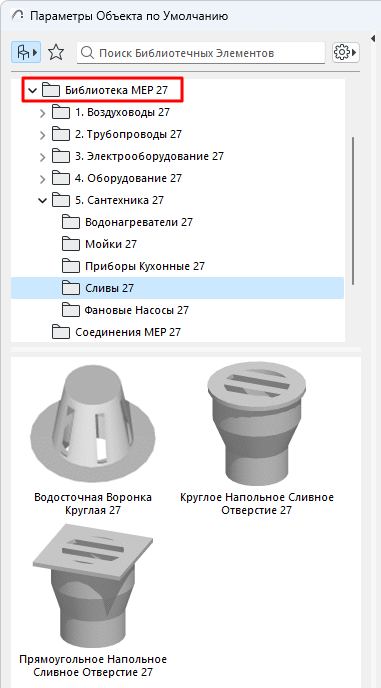

Библиотека MEP

 Библиотека MEP содержит специально настроенные MEP-элементы, которые можно размещать в проекте при помощи инструментов Терминалов, Аксессуаров и Оборудования. Эти элементы могут располагаться в начале и в конце MEP-трасс.

См. Размещение Терминала, Аксессуара или Оборудования.


MEP-совместимые Объекты в Библиотеке Archicad

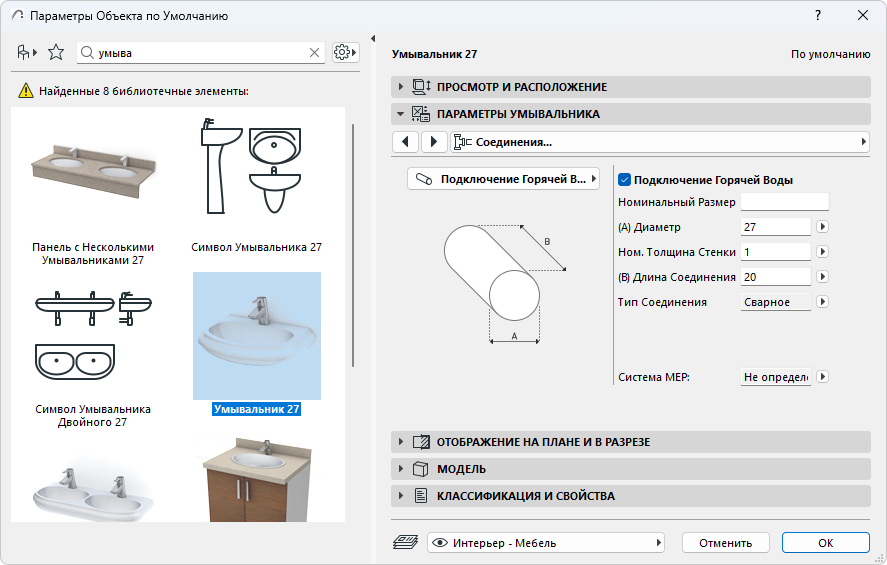

Многие элементы из Библиотеки Archicad, такие как этот умывальник, содержат MEP-совместимые порты, позволяющие включать их в MEP-трассы:


Отображение MEP-соединений Библиотечных Элементов

1.Активируйте команду Документ > Модельный Вид > Параметры Модельного Вида

2.Раскройте панель Параметров Отображения Библиотечных Элементов

3.Активируйте маркер Соединения MEP-объектов.

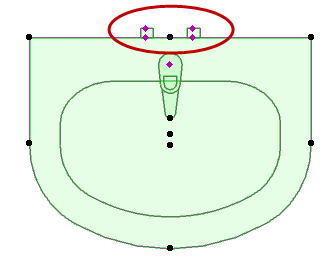

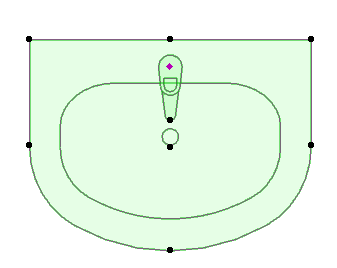

MEPConnectYes.png      MEPConnectNo.png

Параметр Модельного Вида: включение и отключение показа MEP-соединений Библиотечных Элементов

Типы элементов MEP-совместимых объектов: Объект или Оборудование

По умолчанию MEP-совместимые объекты из Библиотеки Archicad размещаются при помощи Инструмента Объект, и им присваивается тип “Объект”.

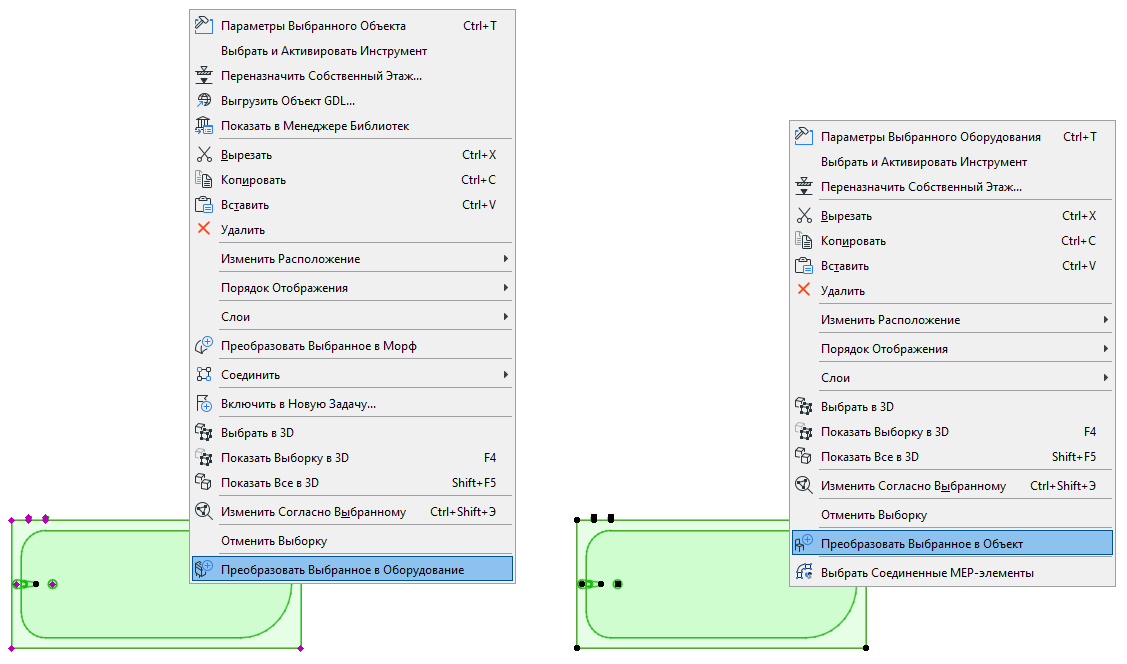

Выбрав Объект MEP, воспользуйтесь контекстным меню, чтобы преобразовать его в Оборудование (таким же образом можно преобразовать выбранный элемент Оборудования в Объект).
