Чтобы открыть этот диалог, воспользуйтесь командой меню Параметры > Рабочая Среда Проекта > Настройки Трасс.
(Если эта команда отсутствует в меню, убедитесь, выберите Профиль Окружающей Среды MEP. См. Применение Окружающей Среды MEP)

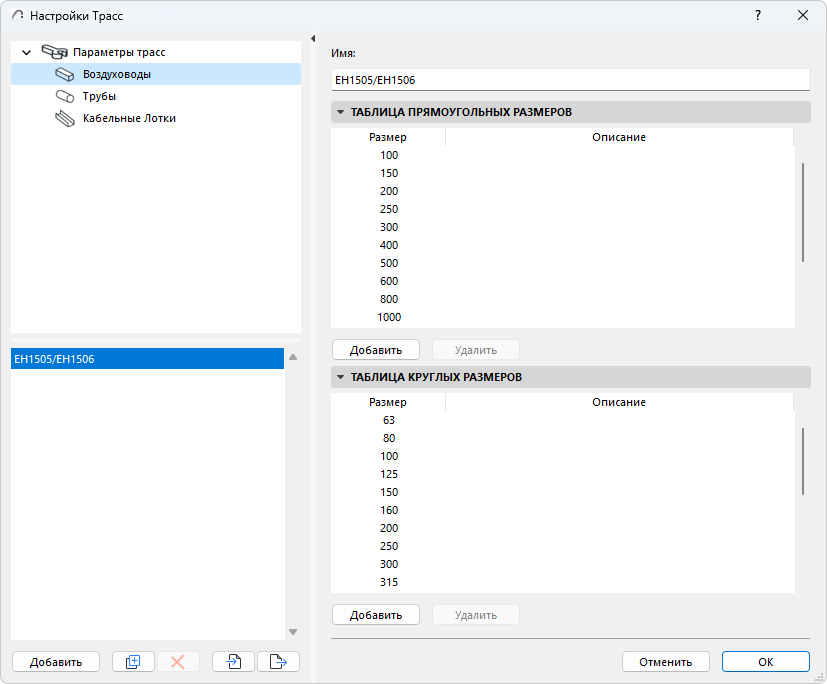

При помощи диалога Настроек Трасс настройте таблицы размеров сегментов Воздуховодов, Труб и Кабельных Лотков, для применения в MEP-модели.
Вы можете создать столько таблиц размеров, сколько необходимо для каждого типа сегмента.

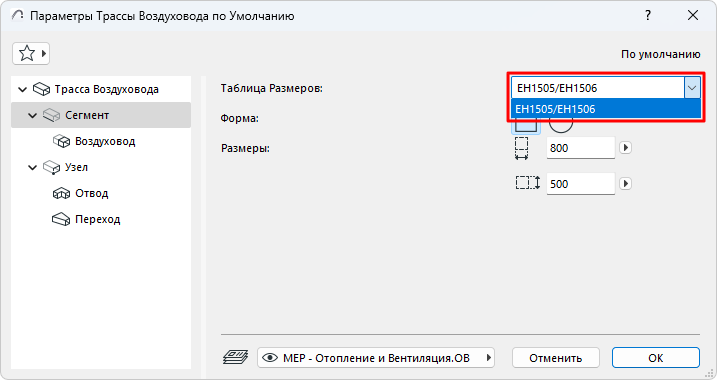

Затем выберите нужную таблицу в диалоге Параметров соответствующего Сегмента Трассы.
Создание новой Таблицы Размеров
1.В левой части диалога Настроек Трасс: выберите тип Сегмента (Воздуховоды, Трубы или Кабельные Лотки).
2.Нажмите кнопку Добавить или дублировать.
3.В правой части введите имя новой таблицы.
4.Затем нажмите в правой панели кнопку Добавить.
5.Задайте размер и, если хотите, описание. Размеры автоматически сортируются в порядке возрастания.

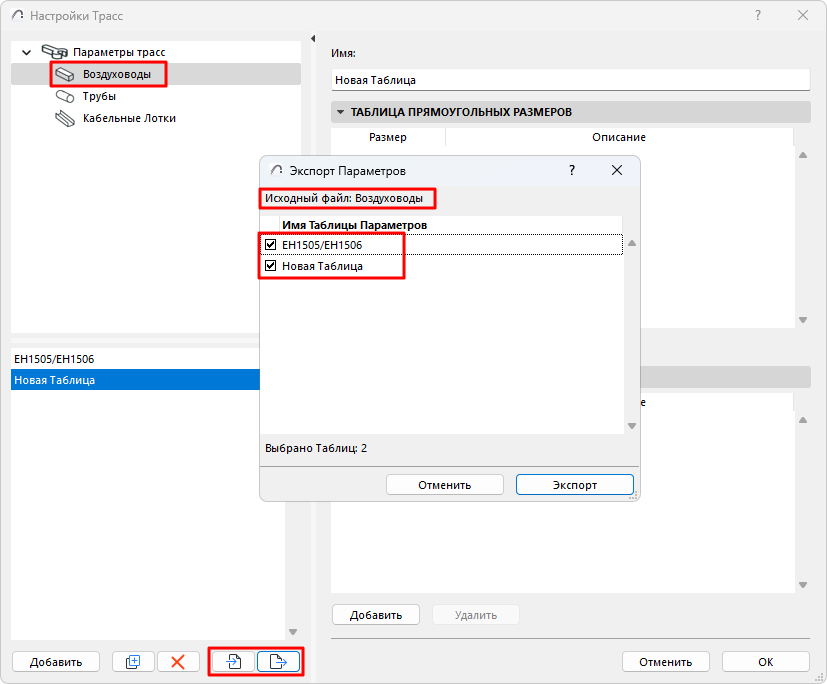

Импорт и Экспорт Настроек Трасс
Кнопки Импорт и Экспорт позволяют передавать таблицы Размеров выбранных типов Сегментов между проектами в виде xml-файлов.
