Создание/Обновление Временных Нагрузок
Эта функция позволяет инженерам-конструкторам автоматически генерировать временные нагрузки для зон.
Как это работает
•Сопоставьте зоны (через их Классификацию) с соответствующей Категорией Нагрузки
•Категории Нагрузок определяют значения временных нагрузок. Стандартный шаблон Archicad по умолчанию содержит некоторые определения Категорий Нагрузки, которые можно при необходимости отредактировать.
•Воспользуйтесь командой меню Конструирование> Аналитические Элементы > Создать/Обновить Нагрузки
Какие зоны создают временные нагрузки?
Временные нагрузки генерируются для зон, отвечающих следующим условиям:
•Маркер "Генерация Временных Нагрузок" активирован (в диалоге Параметров Зоны)
•Зоне присвоена Классификация (в диалоге Параметров Зоны)
•Классификация Зоны сопоставлена с Категорией Нагрузки (в диалоге Сопоставления Нагрузки)
Активируйте маркер: Генерация Временных Нагрузок

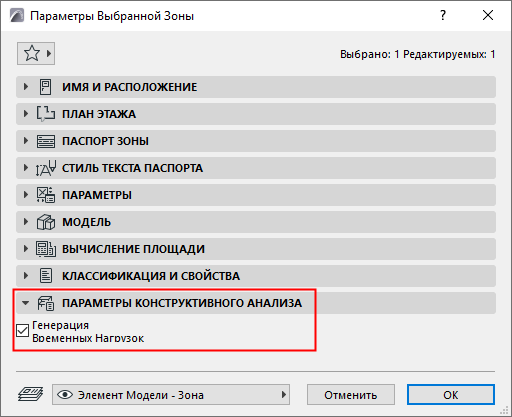

Активируйте эту функцию в диалоге Параметров Зоны или в Информационном Табло (панель Параметры Конструктивного Анализа):
Присвойте зоне классификацию

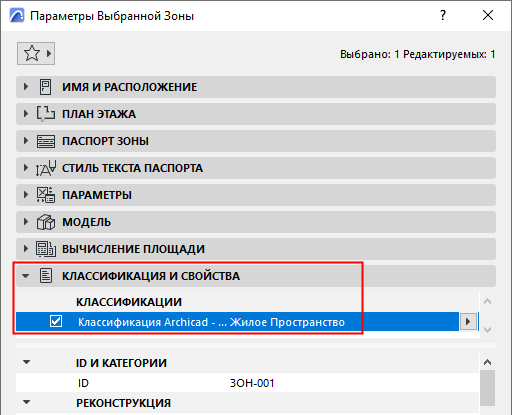

Классифицируйте зону в диалоге Параметров Зоны или в Информационном Табло (панель Классификация и Свойства):
Настройте Сопоставление Нагрузки
1.Активируйте команду меню Параметры > Сопоставление Нагрузок

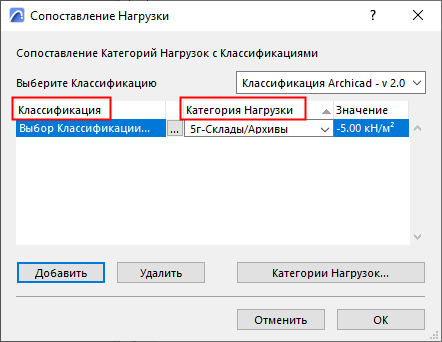

2.Эта таблица предназначена для сопоставления Классификаций (левый столбец) с Категориями Нагрузки.
–С помощью кнопки Добавить задайте необходимое количество правил сопоставления
–В этом диалоге отображается значение Категории Нагрузки (чтобы изменить это значение, воспользуйтесь диалогом Категории Нагрузки).

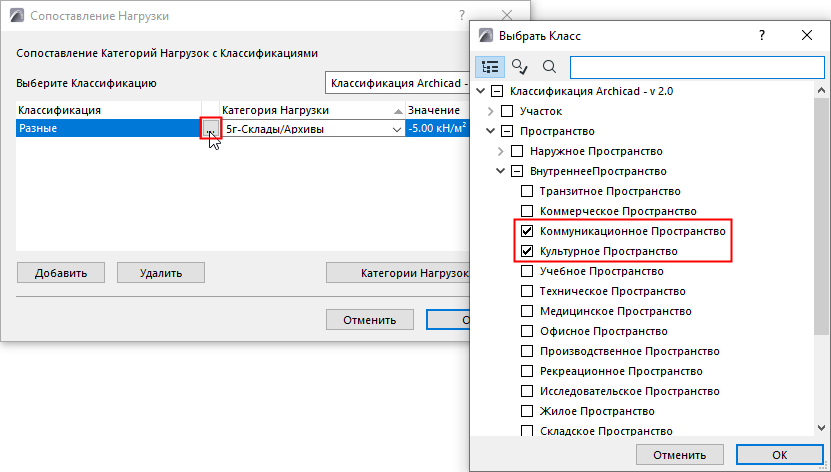

–Вы можете сопоставить одну или несколько классификаций зон с любой отдельной Категорией Нагрузки: здесь классификации "Переговорная" и "Офис" сопоставлены с одной Категорией Нагрузки.
Команда Создания Временных Нагрузок
1.Убедитесь, что включен показ Аналитической Модели: воспользуйтесь переключателем Показа Аналитической Модели, присутствующим
–в меню Вид
–в Табло Команд Аналитической Модели
2.Воспользуйтесь командой меню Конструирование> Аналитические Элементы > Создать/Обновить Нагрузки
3.Активируйте маркер Временные Нагрузки.
4.Выберите Вид Временной Нагрузки.
5.Нажмите кнопку ОК.

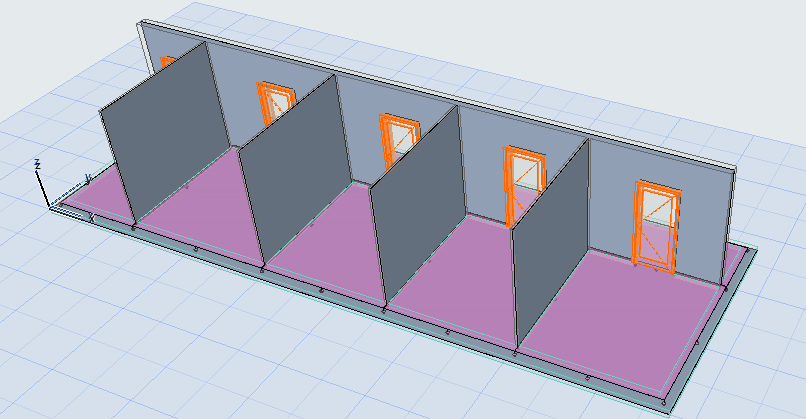

Проверьте полученные поверхности распределенных нагрузок в 3D.
Обновление Временных Нагрузок
Если в модели произошли изменения, то вы можете обновить временные нагрузки:
Воспользуйтесь командой меню Конструирование> Аналитические Элементы > Создать/Обновить Нагрузки
В результате будут созданы, удалены или изменены временные нагрузки, отражающие изменения модели (например, геометрию зон, классификацию) или настройки сопоставления нагрузок.
