Archicad может открывать и сохранять файлы формата FBX.
Используйте FBX для передачи 3D-моделей в другие приложения для 3D-моделирования и обратно, обычно для визуализации.
Вы также можете открывать объекты в формате FBX (например, из репозитариев объектов) непосредственно в Archicad.
Открыть
Откройте или объедините файл FBX (.fbx) с проектом Archicad при помощи одной из этих команд:
•Файл > Открыть (открывает новую модель в Archicad)
•Файл > Взаимодействие > Объединить (добавляет модель в текущий проект Archicad)
•Файл > Библиотеки и Объекты > Импортировать FBX как GDL-объект (импортирует модель, не помещая ее в проект)
•Перетащите объект в открытый проект
При импорте модель FBX сохраняется как GDL-объект во Вложенной Библиотеке.
В диалоге Параметров Открытия FBX, можно выбрать способ работы с текстурами: активируйте маркер, если вы хотите импортировать текстуры и сохранить их во Вложенной Библиотеке проекта Archicad.
Сохранить
Сохранение модели Archicad в формате FBX приводит к созданию единого файла FBX, содержащего информацию о геометрии, покрытиях и текстурах.
1.Перейдите в 3D-окно.
2.Активируйте команду меню Файл > Сохранить как
3.Выберите формат файла FBX, затем нажмите кнопку Сохранить.

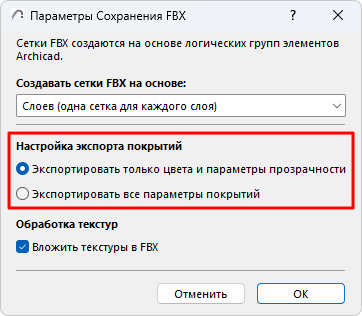

В результате будет открыт диалог Параметров Сохранения FBX:
Создавать сетки FBX на основе:
Файлы FBX, создаваемые при экспорте моделей Archicad, состоят из сеток, которые разделяют модели на более мелкие фрагменты. Эти FBX-сетки образуются на основе логических групп элементов Archicad.
Выберите логику группировки:
•Покрытия (одна сетка для каждого покрытия): Одна сетка создается для всех элементов, имеющих одно и то же Покрытие.
•Слои (одна сетка для каждого слоя): Одна сетка создается для всех элементов, находящихся на одном и том же Слое.
•Типы элементов (одна сетка для каждого типа элементов): Одна сетка создается для всех элементов, относящихся к одному и тому же типу (одна сетка для всех Стен, одна сетка для всех Балок и т.д.).
•Элементы (одна сетка для каждого элемента): Для каждого элемента создается отдельная сетка. Каждый иерархический элемент (например, Навесная Стена) экспортируется как отдельная сетка.
•Вся модель (одна сетка для всех элементов): Для всех элементов модели создается единая FBX-сетка.
Настройки экспорта покрытий
Покрытия Archicad содержат множество параметров, связанных со светом. Выберите, какие параметры покрытий следует экспортировать.
•Экспортировать только цвета и параметры прозрачности: Для каждого покрытия будут экспортироваться только значения цвета и прозрачности; значения интенсивности будут игнорироваться. Этот режим обеспечивает максимальную совместимость с другими приложениями.
•Экспортировать все параметры покрытий: Все параметры сохраняются - это может быть полезно, если вы планируете повторно импортировать модель в Archicad.
Обработка текстур
Вложение текстур в FBX: отметьте этот маркер, чтобы экспортировать текстуры и вложить их в FBX-файл.
