Это расширение позволяет экспортировать модели Archicad в Artlantis версии 2020 или выше. Несмотря на то, что это расширение по умолчанию устанавливается вместе с Archicad, оно является собственностью компании Abvent R&D, отвечающей за его работоспособность и поддержку.
Для получения дополнительной информации посетите: http://www.artlantis.com.
Экспорт Моделей
1.В 3D-окне Archicad активируйте перспективную проекцию.
2.Воспользуйтесь командой меню Файл > Сохранить как....
3.Выберите из списка форматов нужную версию Artlantis (*.atl).
4.Нажмите кнопку Сохранить.

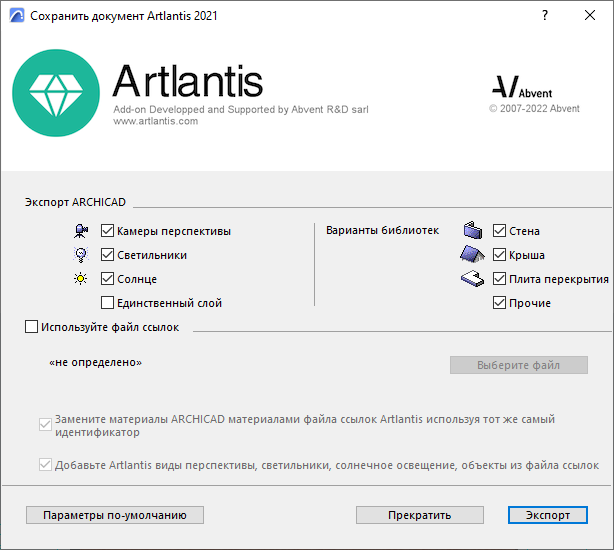

В открывшемся диалоге Экспорта можно выбрать сохранение нового файла Artlantis или обновление уже существующего файла .atl, ранее переданного в Artlantis.
Отметьте экспортируемые элементы.
•Перспективные камеры. Все созданные в Archicad камеры появятся в списке Инспектора перспектив Artlantis.
•Источники света*. Все источники света, присутствующие в проекте Archicad, появятся в списке Инспектора источников света Artlantis.
•Солнце*. Гелиодон (географическое расположение, дата и время) появляется в списке Инспектора гелиодонов Artlantis.
•Единственный слой: При отметке этого маркера все слои Archicad экспортируются на единственный слой Artlantis. Если он не отмечен, то все слои Archicad будут преобразовываться в список слоев Инспектора объектов Artlantis.
*Примечание: Если в диалоге экспорта маркеры источников света и солнца недоступны, откройте диалог Параметров Визуализации Archicad (Документ > Визуализация), выберите Основной Механизм Визуализации и отметьте маркеры соответствующих источников света.
•Параметры Текстур Стен, Крыш, Перекрытий, Другие*: Будут экспортироваться текстуры, связанные с Покрытиями Archicad.
*Примечание: Вариант Другие включает такие инструменты Archicad, как Колонна, Балка, Лестница, Дверь, Окно, 3D-сетка и Объект.
Обновление файла .atl, уже переданного в Artlantis
Все элементы управления, описанные в разделе Создание нового файла, доступны и здесь.
1.Активируйте маркер Использования Ссылочного Файла.
2.Нажмите кнопку Выбора Файла.
3.Укажите путь к ранее созданному файлу .atl.
Параметры...
•Заменить покрытия Archicad покрытиями из ссылочного файла Artlantis с использованием одного и того же идентификатора
•Добавить перспективные виды, гелиодоны, источники света, объекты из ссылочного файла Artlantis
Если любой из этих маркеров отмечен:
Новые элементы проекта Archicad (геометрические элементы, проекции, источники света и гелиодоны) будут экспортироваться только при условии их отсутствия в ссылочном файле.
Примечание об экспорте криволинейных элементов
По умолчанию криволинейные элементы Archicad экспортируются в Artlantis и никогда не сглаживаются. Для сглаживания криволинейных элементов в Artlantis перейдите к области Advanced Parameters в закладке Shaders inspector, выберите требуемое покрытие и используйте ползунок Smoothness.
