Сопоставление Свойств для IFC-импорта
Файл > Взаимодействие > IFC > IFC-трансляторы

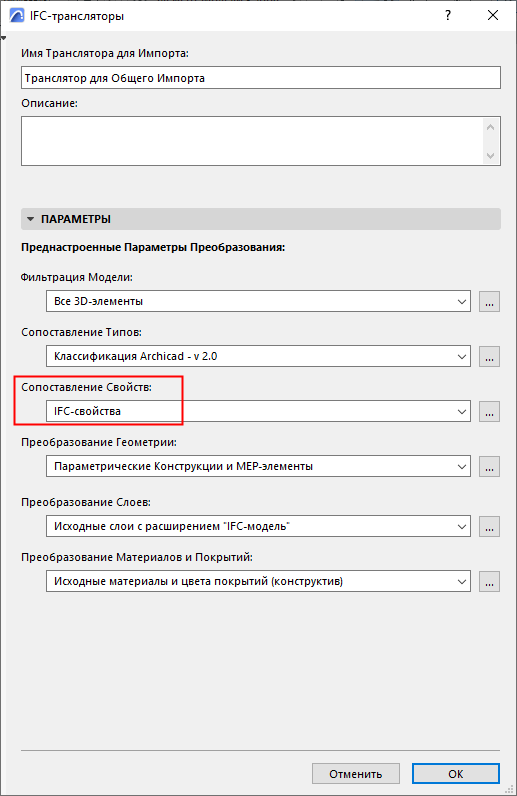

Выберите Транслятор для Импорта и откройте преднастроенный набор Сопоставления Свойств.
Преднастроенный набор Преобразования служит для управления импортом свойств IFC-элементов в Archicad.
Связанные Темы:
Использование Таблицы Сопоставления
Назначение Свойств в Archicad (на основе Сопоставления IFC-свойств)
Импорт IFC-данных в Категории Archicad
Замена отсутствующего Статуса Реконструкции
Выберите IFC-свойства или Свойства Archicad:

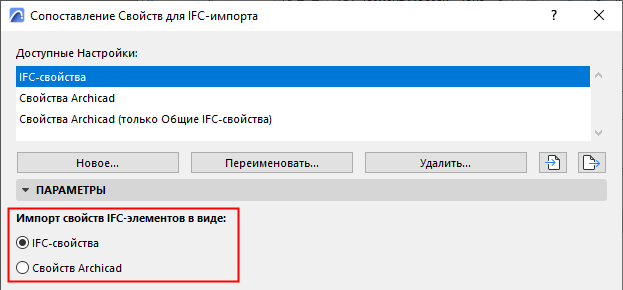

Импорт в качестве IFC-свойств
•Этот вариант используется по умолчанию: в Archicad импортируется все свойства IFC-элементов.
•Эти данные будут доступны в качестве IFC-свойств в различных частях интерфейса Archicad, таких как диалог Найти и Выбрать и Параметры Схем элементов (ранее таким образом IFC-свойства импортировались в AC).
•Выбор этого варианта позволяет не выполнять Сопоставление Свойств.
Импорт в качестве Свойств Archicad
Этот вариант может пригодиться, если вы, чтобы определенные данные IFC-свойств были доступны в функциях Archicad, действующих со Свойствами Archicad (но не с IFC-свойствами). К подобным функциям относятся:
•Графическая Замена
•Свойства на основе Формул
•Обнаружение Коллизий
•В Автотекстах Выносок;

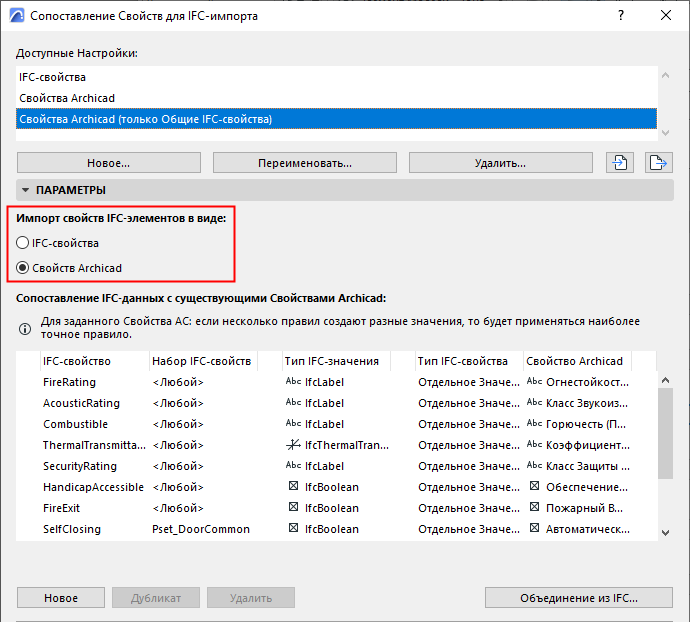

Выбор этого варианта активирует таблицу сопоставлений, в которой можно настроить импорт значений IFC-свойств в существующие Свойства Archicad.
•Каждое IFC-свойство в списке (определяемое при помощи первых четырех столбцов таблицы) сопоставляется с существующим Свойством Archicad (в крайнем правом столбце).
•Новые Свойства Archicad в текущем проекте не создаются.
•IFC-свойства, не включенные в эту таблицу сопоставления, в процессе импорта игнорируются.
Помните:
–Набор Свойств Archicad, доступных для любого элемента Archicad, зависит от Классификаций элементов.
–Каждое Свойство Archicad имеет значение по умолчанию (задаваемое в Менеджере Свойств).
–Для импортированных IFC-элементов эта таблица позволяет изменить значения Свойств Archicad по умолчанию на специальные, если доступны применимые IFC-данные.
