Преобразование Слоев для IFC-импорта

Файл > Взаимодействие > IFC > IFC-трансляторы

Выберите Транслятор для Импорта и откройте преднастроенный набор Преобразования Слоев.

Этот диалог служит для настройки способа размещения импортированных элементов на слоях Archicad.

Создать новые Слои для сохранения исходной структуры Слоев

В Archicad создаются слои на основе их исходных названий (IfcPresentationLayerAssignment) в IFC-модели, а затем на них размещаются импортированные элементы.

•Расширение для новых Слоев: добавьте пользовательское расширение (например, "Модель IFC") к имени каждого Слоя. Это позволит сортировать Слои по расширениям в диалоге Параметров Слоев Archicad.

•Расположение Слоев: выберите папку для слоев IFC. По умолчанию они помещаются в корневую папку "Слои".

Использовать существующие Слои Archicad

Воспользуйтесь выпадающим списком Слоя по Умолчанию, чтобы выбрать один из существующих Слоев Archicad, на котором должны быть размещены импортированные элементы.

Заменить исходные с сопоставлением

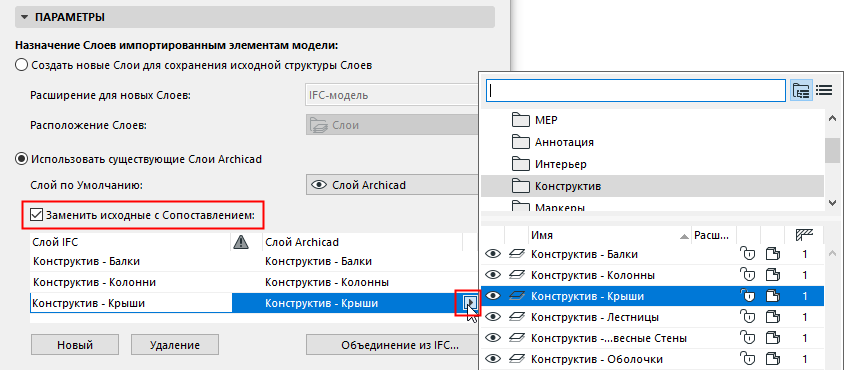

Активируйте этот маркер, чтобы сопоставить слои вручную вместо использования Слоя по умолчанию, выбираемого из выпадающего меню.

Чтобы добавить имена Слоев IFC в список сопоставлений:

•Нажмите кнопку Новый или

•Нажмите кнопку Объединение из IFC и укажите путь к IFC-файлу. Имена слоев из файла будут добавлены в список.

Назначение Слоя Операторам, использованным в ОТМ для создания проемов

Некоторые импортируемые проемы могут быть созданы в Archicad только при помощи Операций Твердотельного Моделирования. В подобных случаях в Archicad применяются элементы операторов для автоматического генерирования проемов при помощи ОТМ.

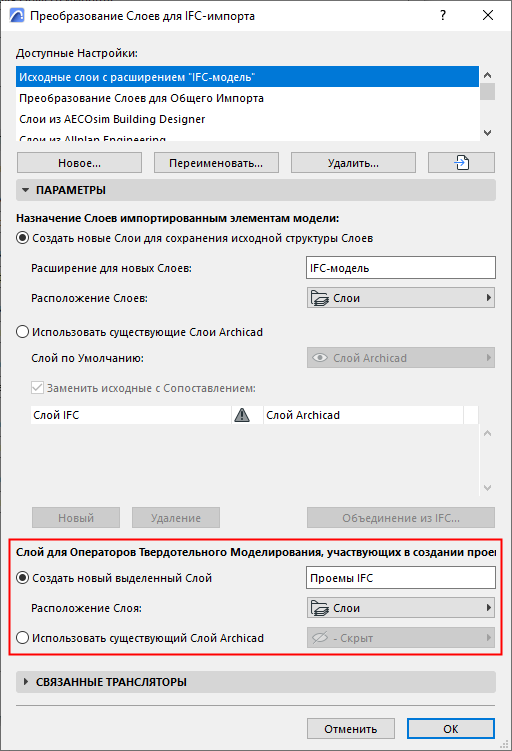

В процессе IFC-импорта можно настроить слой для этих операторов, участвующих в Операциях Твердотельного Моделирования:

•Создать новый выделенный Слой: Введите имя нового Слоя.

•Расположение Слоев: Выберите папку для нового Слоя.

•Использовать существующий Слой Archicad: Выберите слой проекта Archicad для элементов операторов ОТМ.

Примечание: Перед перемещением любых целевых элементов следует включить показ слоя операторов, а затем совместно переместить целевые элементы и операторы.: В этом случае исходная геометрия импортированных элементов не изменится.

Примечания о Преобразовании Слоев

•В процессе импорта происходит автоматическое назначение номера группы пересечения импортированных слоев, отличного от номера группы пересечения текущих слоев проекта. Несовпадение номеров гарантирует, что элементы, размещенные на импортированных слоях, не будут пересекаться с уже существующими элементами проекта.

•Если элементы были конвертированы в соответствующие конструктивные элементы Archicad (то есть, они не были преобразованы в Объекты или в Морфы (см. Преобразование Геометрии для IFC-импорта выше), то геометрия элементов, находящихся на идентичных слоях, может измениться в результате действия функции автоматического пересечения. Во избежание подобных ситуаций можно задать для номера группы пересечения значение 0.

•Если слои с такими именами уже существуют в Archicad, то новые слои не создаются, а импортируемые элементы размещаются на соответствующих существующих слоях Archicad.
