Сопоставление Свойств на уровне Компонентов

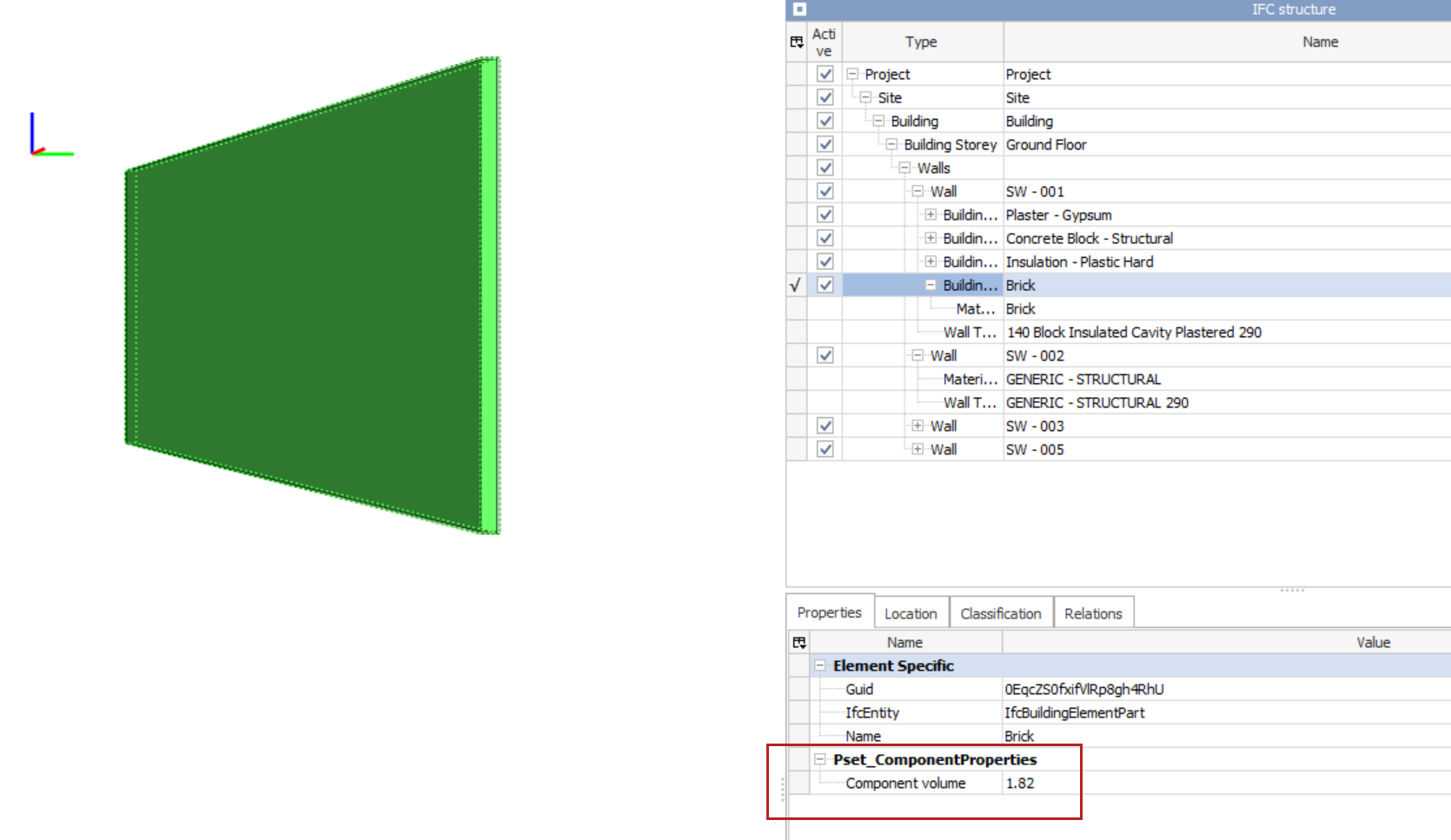

По умолчанию при IFC-экспорте по возможности автоматически интерпретируются свойства на уровне компонентов.

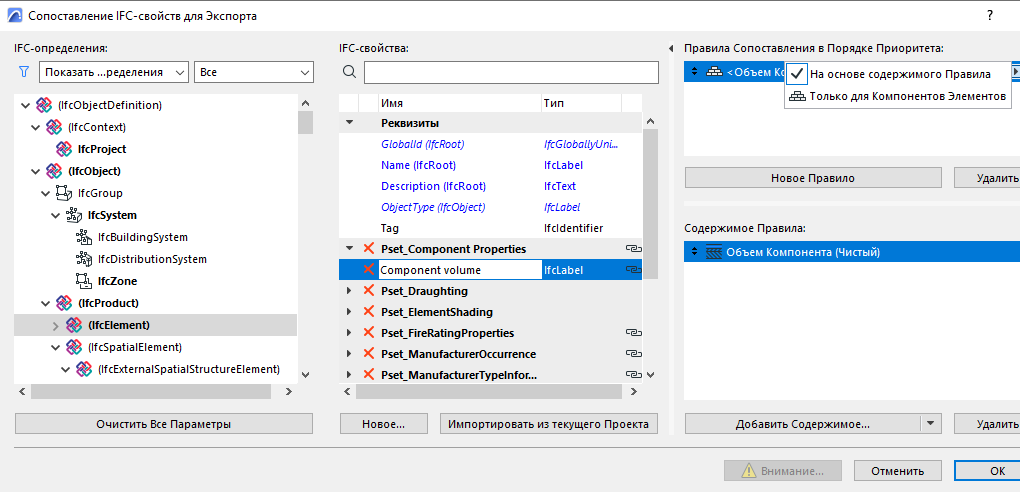

Используемый по умолчанию вариант "На основе содержимого правила" извлекает значения свойств каждого слоя элемента. (Это работает для каждой части простых, многослойных и профилированных элементов.)



Вы также можете задать правило отображения свойств, которое будет применяться ТОЛЬКО к компонентам (но не к их родительским элементам).

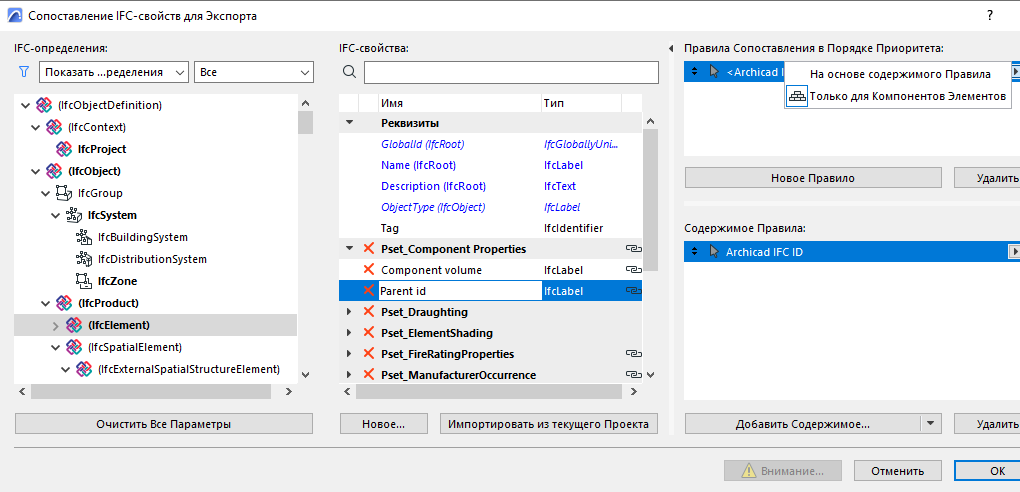

Например, можно создать правило для отображения Archicad ID родительского элемента каждого компонента. Выберите из выпадающего меню Правил Сопоставления вариант "Только компоненты элементов":
