Параметры Открытия (Параметры Трансляции DXF/DWG)

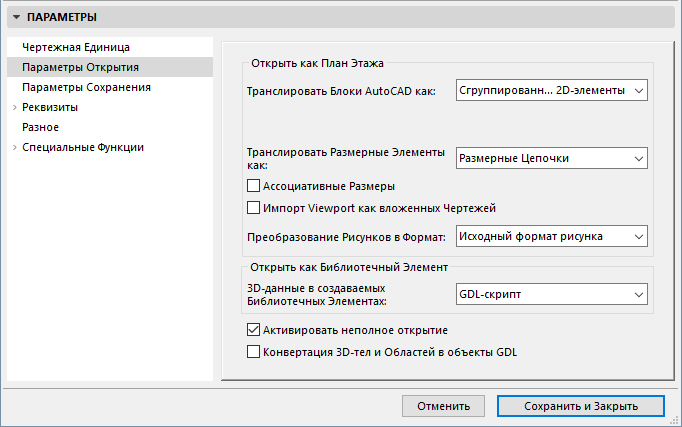

Это параметры диалога Параметры Трансляции DXF/DWG.

См. Параметры трансляции DXF/DWG.

Эти параметры зависят от выполняемой операции:

•трансляцию блока AutoCAD с дополнительной возможностью включения 3D-данных в результирующие библиотечные элементы;

•преобразование размеров;

•формат преобразования рисунков, содержащихся в чертежах AutoCAD;

•3D-преобразование в том случае, когда чертеж AutoCAD открывается как библиотечный элемент;

•фильтрацию по слоям элементов, конвертируемых в Archicad.

Для ознакомления с дополнительными параметрами открытия см. Специальные Функции (Параметры Трансляции DXF/DWG).

Открытие как плана этажа

•Транслировать блоки AutoCAD как. 2D-элементы

•Сгруппированные 2D-элементы

•Библиотечные Элементы

При выборе вариантов 2D-элементы и Сгруппированные 2D-элементы все ссылки всех блоков декомпозируются в простые элементы плана этажа.

Транслировать размерные элементы как

•Линии и текст. Вы не создаете размеры из размерных элементов; вместо этого происходит запоминание размеров в виде чертежных примитивов, имеющих такой же вид (стрелки, цвет, размещение текста) как и в AutoCAD.

•Отдельные размерные элементы. Каждый размерный элемент в файле AutoCAD преобразуется в размерный элемент Archicad.

Примечание: Размеры могут иметь различные визуальные средства в Archicad и AutoCAD. Не все из них могут быть воспроизведены при конвертации. В Archicad имеется фиксированный набор стрелок, в то время как в AutoCAD вы можете создать свой собственный набор.

•Размерные Цепочки: В AutoCAD имеются только отдельные двухточечный размеры (существует также метод создания набора размеров, который будет выглядеть как размерная цепочка.)

Ассоциативные Размеры: В старых версиях AutoCAD размеры не были ассоциативными, как в Archicad: они привязывались к узловым точкам других элементов. Если вы отметите этот маркер, то расширение выполнит проверку того, с какими импортированными элементами можно ассоциировать размер. Этот может занимать много времени. Поэтому по умолчанию для элементов создаются узловые точки, с которыми ассоциируются линейные размеры.

Примечание 1: радиальные размеры можно ассоциировать только с криволинейными элементами.

Примечание 2: Последняя версия AutoCAD содержит ассоциативные размеры для определенных элементов, которые не конвертируются.

Примечание 3: ADT также представляет собой разновидность ассоциативного размера, однако он может ассоциироваться только с объектами ADT.

Импорт Viewport как вложенные чертежи. Отметьте этот маркер, чтобы Viewport Autocad импортировались как вложенные чертежи после открытия файла DXF/DWG в Archicad. Если маркер не отмечен, Viewport будут конвертироваться в виды Archicad.

Преобразование Рисунков в Формат: выберите формат для преобразования изображений. Либо оставьте исходный формат рисунка, либо выберите для всех рисунков другой графический формат из выпадающего меню.

Открыть как Библиотечный Элемент

•3D-данные в создаваемых библиотечных элементах. Двоичный 3D. 3D-информация запоминается в двоичном формате.

•GDL-скрипт. 3D-информация запоминается в виде скрипта GDL.

При обработке 3D-данных рекомендуется формат двоичных 3D-данных

Примечание: Команда Открыть объект является единственной, которая сохраняет все 3D-данные, хранимые в файле DXF/DWG!

Активировать неполное открытие

Отметьте этот маркер, чтобы производить фильтрацию по слоям элементов файла DWG, который открывается/объединяется или устанавливается в качестве XREF в Archicad.

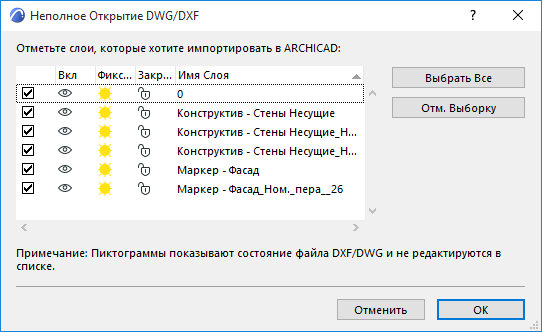

В этом случае, когда Вы выполняете команду Файл > Открыть/Объединить для файла DWG/DXF или команду Присоединить XREF, появляется диалоговое окно Неполное открытие файла DWG/DXF, содержащее список слоев исходного файла с их состояниями.

Снимите отметку со слоев, которые Вы не хотите включить в файл проекта Archicad.

Эта функция позволяет ограничить конвертирование DWG как раз теми элементами, которые Вам действительно нужны, увеличивая тем самым скорость конвертирования и уменьшая размер результирующего проекта Archicad. При присоединении XREF, те слои, которые Вы не отметили в этом диалоге, НЕ будут добавлены в состав реквизитов слоев Вашего проекта Archicad.

См. также Реквизиты файлов XREF.

Конвертация 3D-тел и Областей в объекты GDL

Отметьте этот маркер, чтобы конвертировать перечисленные элементы в объекты GDL при открытии файла в Archicad.
