Настройки Инструментов Линейного Типа
Применяются для Линий, Дуг, Полилиний и Сплайнов.
Единые Параметры для Всех Инструментов Линий: активируйте этот маркер, чтобы изменения настроек в текущем окне Параметров применялись для всех инструментов линейного типа: Линий, Дуг/Окружностей, Сплайнов и Полилиний.
Избранные Параметры любого из этих четырех Линейных инструментов (Линии, Дуги, Полилинии, Сплайна) можно применять для всех элементов Линейных типов.
Параметры Линии - панель Общие Параметры
•Тип линии. Выберите тип линии из всплывающей палитры типов линий.
•Номер пера. Введите номер пера (1-255) для линии/дуги/полилинии/сплайн-кривой.
•Цвет пера: щелкните на цветной кнопке для выбора цвета пера линии/дуги/Полилинии/Сплайна.
•Только для полилиний: Выберите способ распределения образца штриховой линии.
•Активируйте маркер Граница Зоны, если хотите, чтобы линии служили границами автоматически создаваемых Зон.
Маркеры
При помощи этих кнопок можно переключать варианты расположения Маркеров (стрелок): без маркера, в начале, в конце, в начале и в конце линейного элемента.
(Недоступно для Окружностей и Эллипсов).
•Задайте высоту маркера (стрелки).
•Введите номер Пера (1-255) маркера.
•Щелкните на цветовом поле, чтобы выбрать Перо для маркера.
•Щелкните на выпадающем списке Маркеров, чтобы выбрать нужный тип маркера (стрелки).

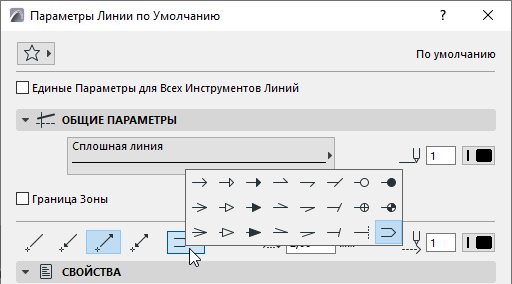

Последний тип стрелки удваивает линию. (Доступно только для инструмента Линия.) Курсор позиционируется по невидимой оси между двумя видимыми линиями.
Параметры Линии - панель Свойства
Панель Свойства Линии ничем не отличается для инструментов Линия, Дуга/Окружность, Полилиния и Сплайн.
Линии, Окружности, Полилинии, Сплайны
Работа в Диалоговых Окнах Инструментов
Построение Дуг и Полных Окружностей
Построение полилиний и последовательности отрезков
Штриховые Полилинии: Посегментное или Непрерывное Распределение Образца
