Comprobar Superposiciones Lineales - Función Experimental
Mejore la calidad del modelo antes de crear documentación.
La extensión detecta pares de elementos superpuestos: si sus líneas de referencia se superponen parcial o completamente, se consideran superpuestas. Luego, tales pares se resaltan como Incidencias, por lo que puede examinar y corregir cada Incidencia según sea necesario.
Nota: Esta es una característica experimental que no funciona con elementos curvos.
Activar la característica

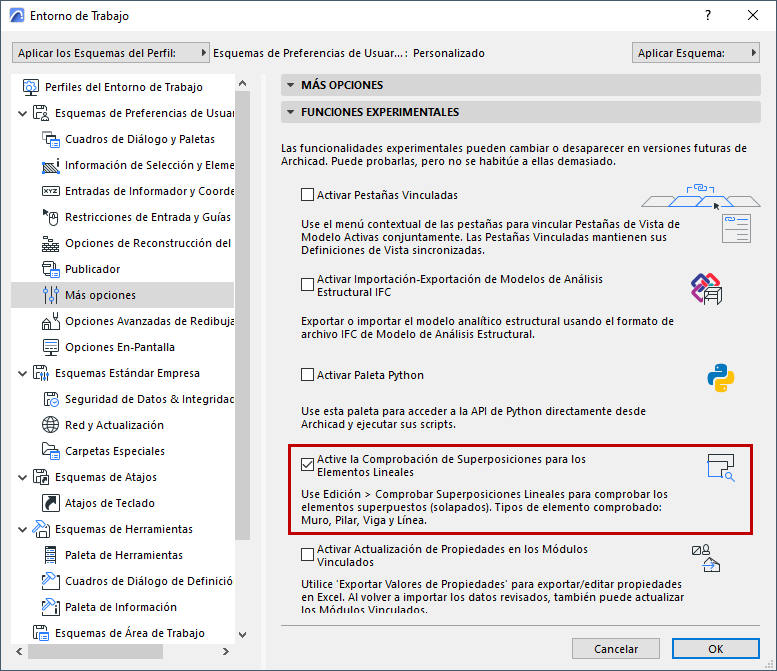

Esta es una característica experimental. Actívela desde Opciones > Entorno de Trabajo > Más opciones > Funciones Experimentales .

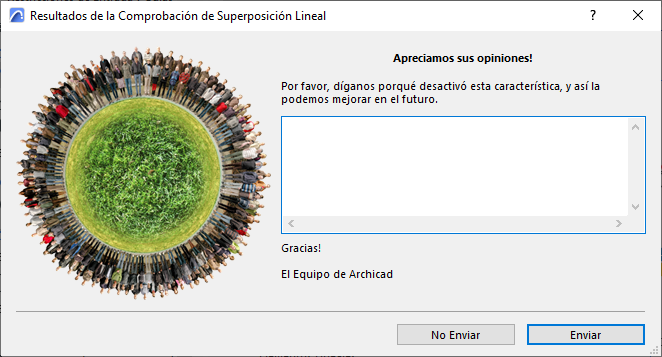

Para dar su opinión, pruebe la función, luego desmarque la función 'Habilitar Comprobación de Superposición para Elementos Lineales' y envíe sus comentarios. ¡Apreciamos sus opiniones!
Flujo de Trabajo Sugerido
1.Vaya a Edición > Comprobar Superposiciones Lineales para abrir su paleta.
2.Elija la parte del proyecto a comprobar: la Vista Activa o la Selección/Marco

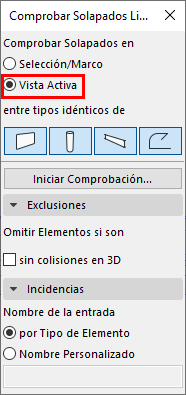

Vista Activa: Comprueba todos los elementos visibles en la vista activa actual.

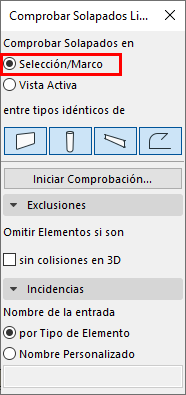

Selección/Marco: Comprueba solo elementos que están seleccionados o dentro del marco de selección.

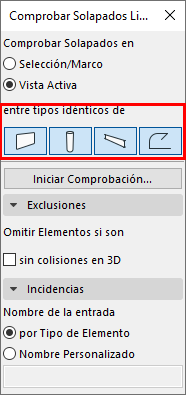

3. Active los iconos de herramienta para definir cuales comprobar: Muros vs. Muros, Pilares vs Pilares, Vigas vs Vigas, y/o Líneas vs Líneas.
4.Haga clic en 'Iniciar Comprobación...'

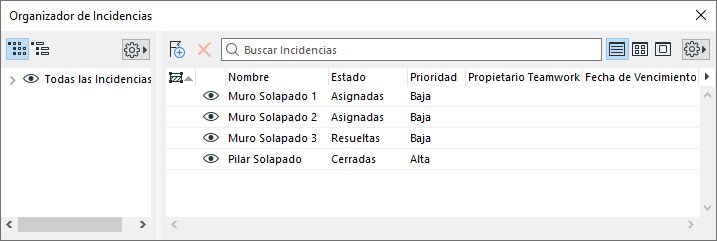

5.Para ver los resultados, abra el Organizador de Incidencias (Ventanas > Paletas > Organizador de Incidencias).
Por defecto, todas las Incidencias son visibles, tienen un estado abierto y una prioridad baja.

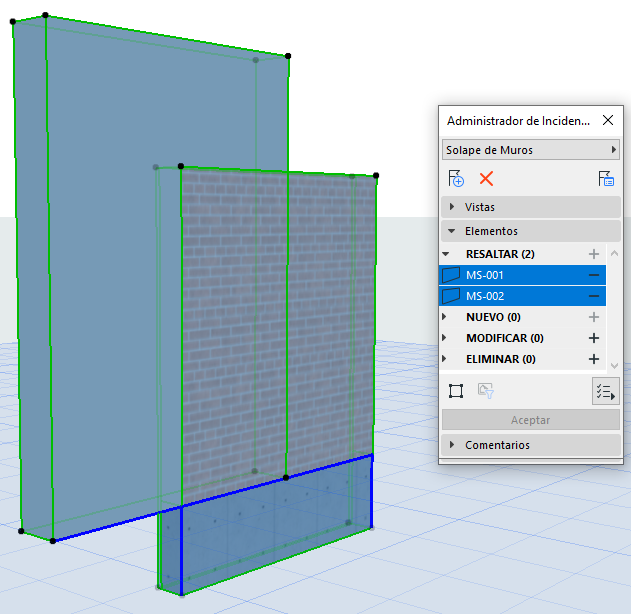

6.Haga doble clic en una Incidencia para verla en el Administrador de Incidencias. Haga zoom a los elementos destacados y ajuste el modelo como necesite.

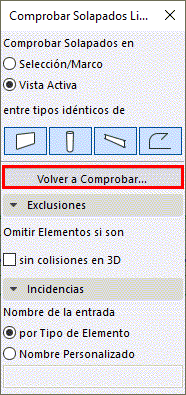

7.Haga clic en Volver a Comprobar para ejecutarlo de nuevo. Cualquier Incidencia resuelta será eliminada del Administrador de Incidencias.
Nota: El comando permanece como Volver a Comprobar hasta que cierre el proyecto.
Más Opciones
Ignorar Elementos sin Colisiones

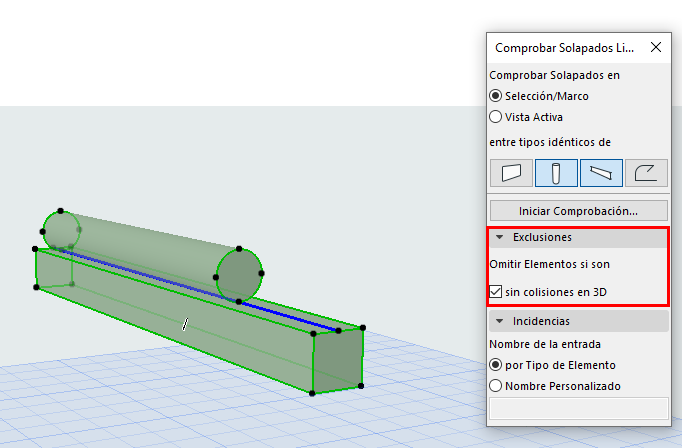

En algunos casos, dos elementos podrían tener Líneas de Referencia superpuestas, pero en realidad no se tocan en 3D. Para ignorar dichas Incidencias, marque 'Ignorar Elementos sin Colisión en 3D'.
Las líneas de referencia se superponen pero no hay colisión 3D. Estos elementos son ignorados, no se encuentra Incidencia.

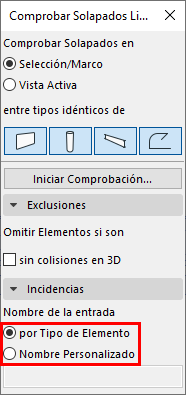

Nombre de Incidencia Automático
Por defecto, los nombres de Incidencia son creados según el tipo de elemento. También son numerados.
Sin embargo, eligiendo 'Nombre Personalizado', puede elegir otro nombre en el panel de Incidencias. De esta manera, todas las Incidencias creadas compartirán el mismo nombre personalizado, pero estarán numeradas.
Puede modificar los nombres predeterminados uno a uno más adelante en el Organizador de Incidencias.
