Visualización de Zonas en Sección
La visualización de Zonas es una novedad de Archicad 25 Update 2. Asegúrese de que la casilla Opciones > Preferencias del Proyecto > Legado está desactivada:
Cuando se abren proyectos iniciados con Archicad 25 o anteriores, esta casilla se activa de forma predeterminada.
Visualización Por defecto de las Zonas
|
|
Visualización de sección cortada |
Visualización de sección no cortada |
|
Planta (Simbólica) |
Color de la Categoría |
Color de la Categoría |
|
Sección/Alzado/Alzado Interior |
Color de la Categoría |
Superficie |
|
Documento 3D |
Color de la Categoría |
Superficie |
|
Ventana 3D + sección |
Superficie |
Superficie |

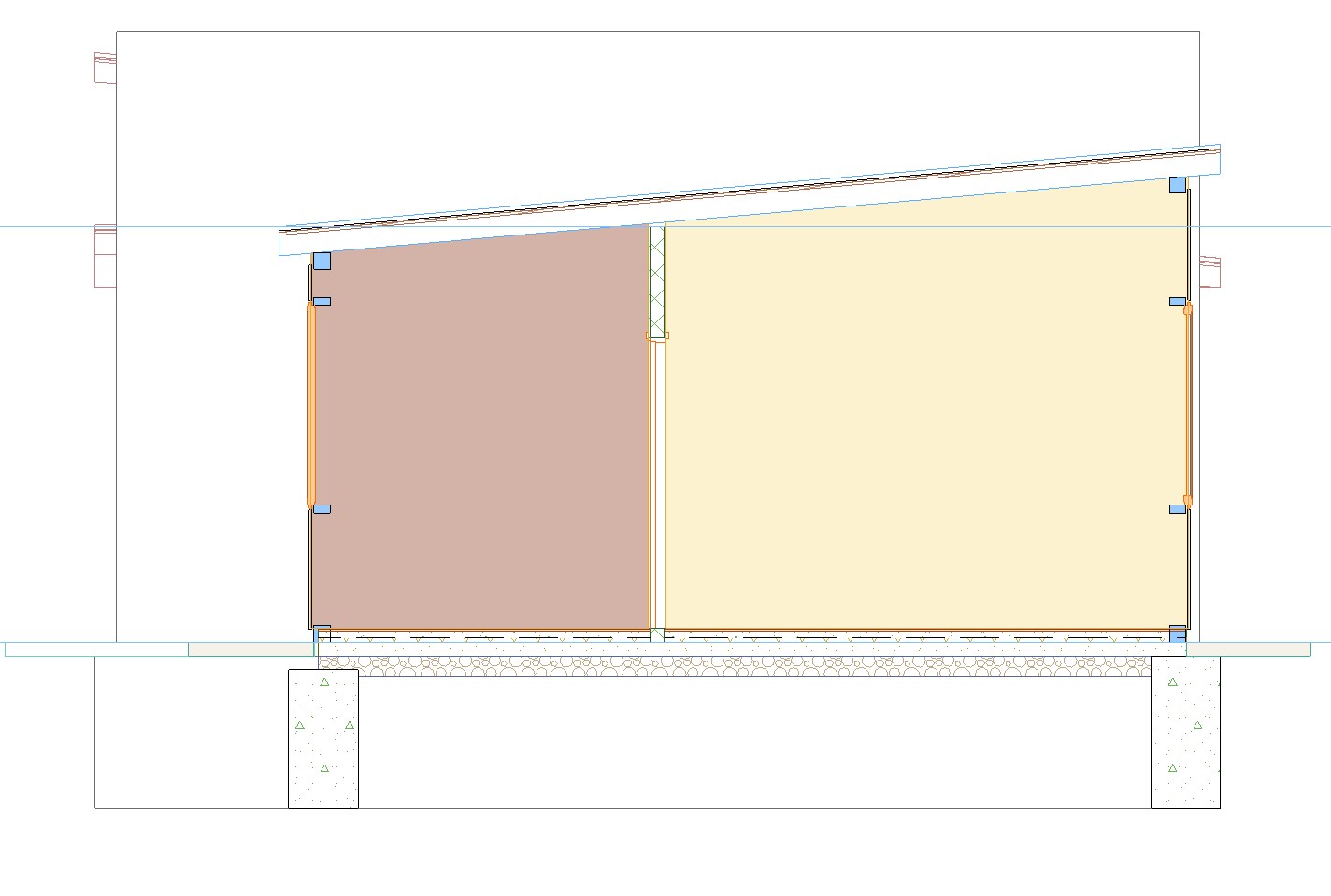

Sección - cortado por defecto (color de Categoría)

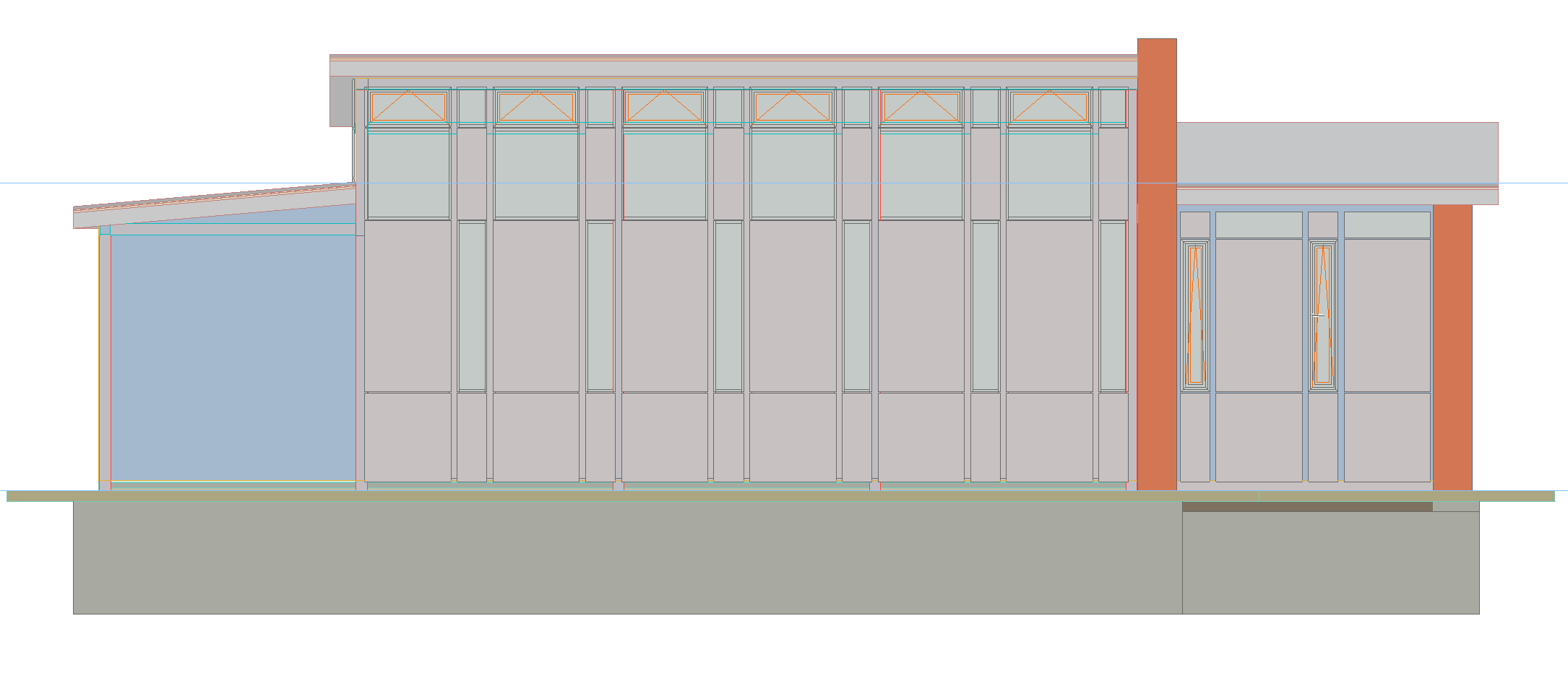

Alzado - no cortado por defecto (Superficie)
Definir Transparencia de Zonas Cortadas en Sección
Si tiene una Zona de corte en una sección, puede hacerla completamente transparente configurando su parámetro de transmitancia de superficie a un valor de al menos 50.
Si el parámetro de transmitancia es de 49 o menos, la Zona es opaca.
En una Zona transparente, se mostrarán los contornos de los objetos, pero sus colores no se ven afectados.

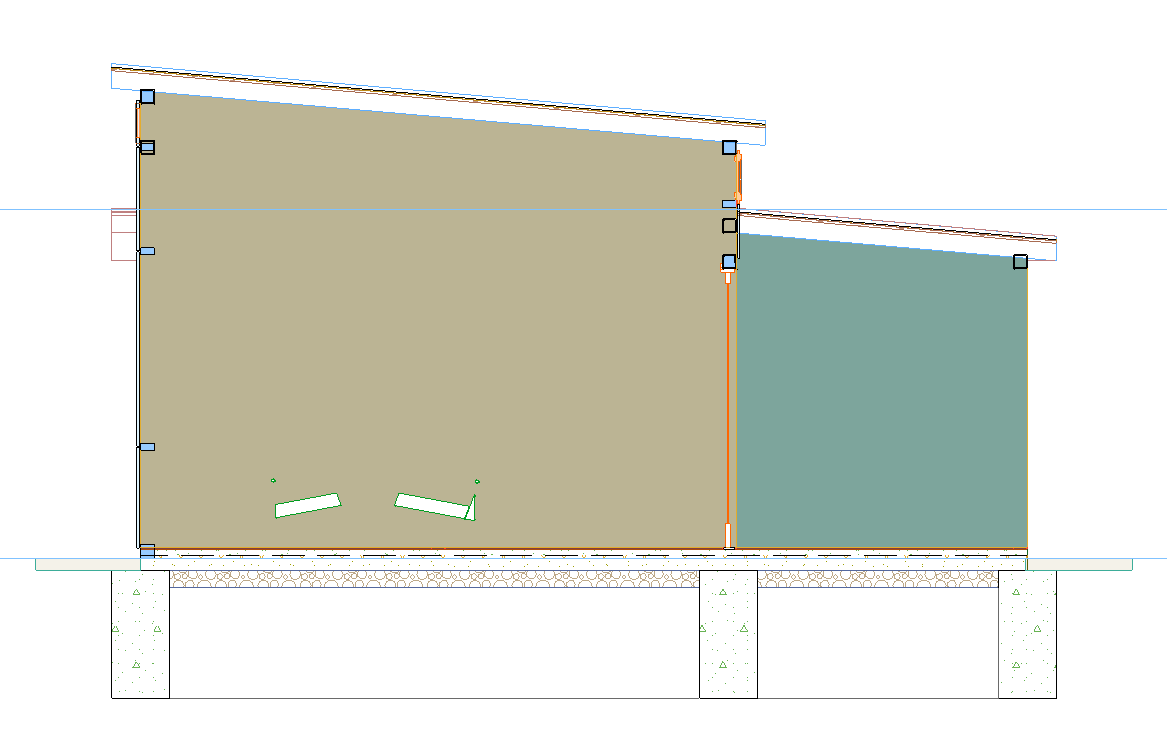

Zona Opaca (transmitancia por debajo de 50)

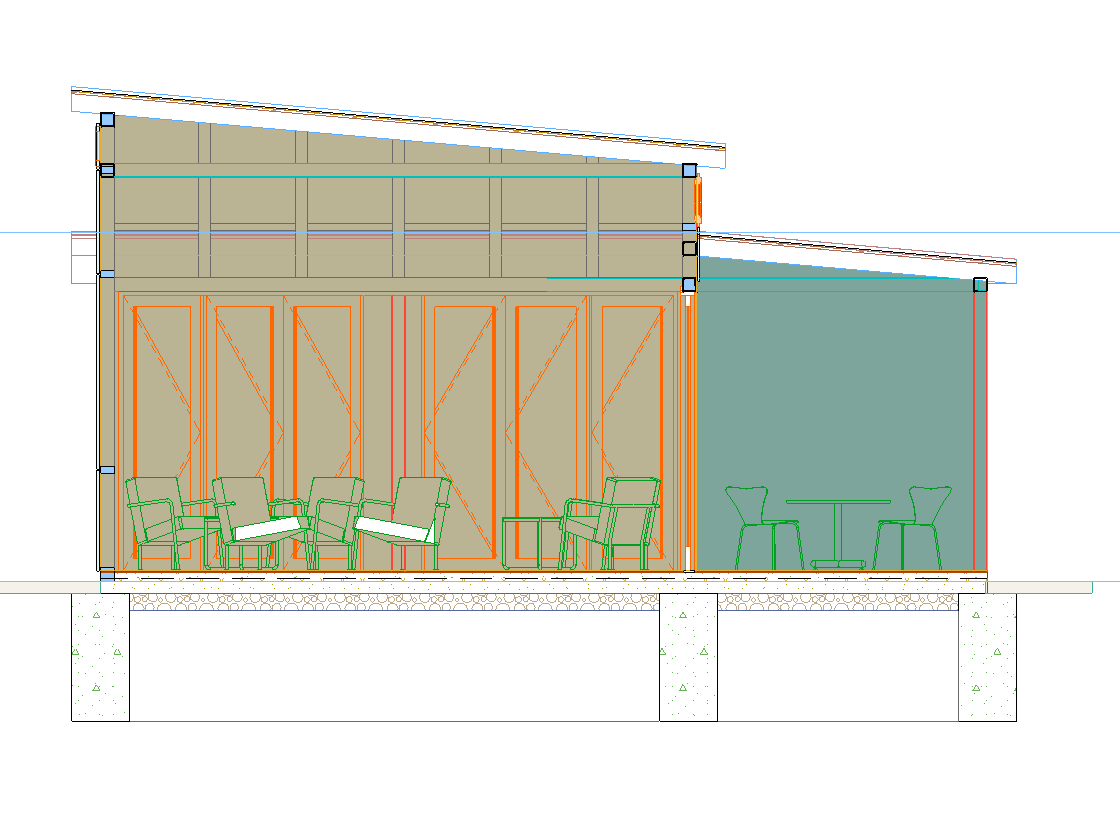

Zona Transparente (transmitancia mayor de 50)
Definir Transparencia de Zonas no Cortadas
Si tiene una Zona no cortada (por ejemplo, en una vista de Alzado o 3D), puede ajustar su transparencia utilizando el parámetro de transmitancia de superficie.
Cualquier valor sobre 0 hace que la Zona sea transparente, pero el nivel de transparencia varía según el valor de transmitancia (un valor de transmitancia más alto hace que la zona sea cada vez más transparente).

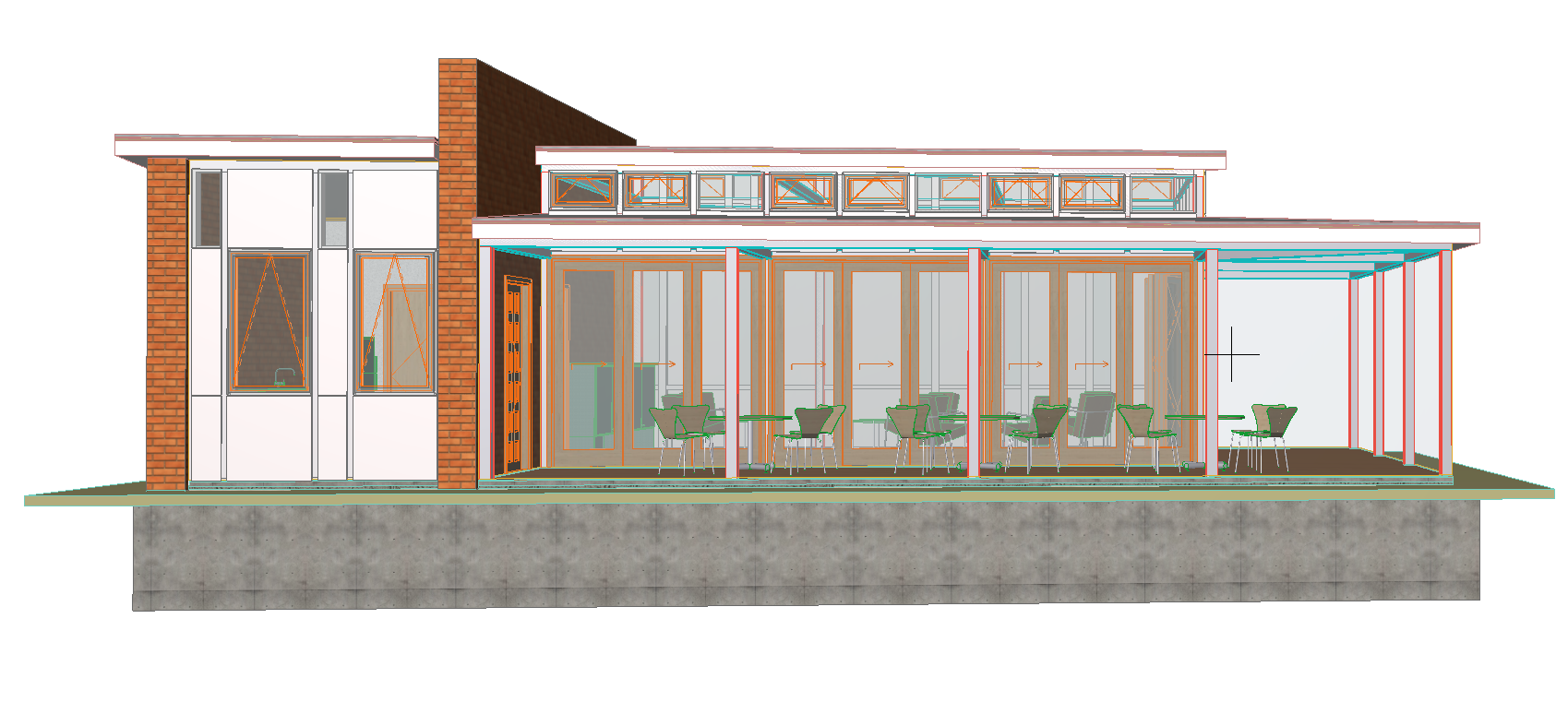

Zonas No Cortadas - Valor de Transmitancia de Superficie alto

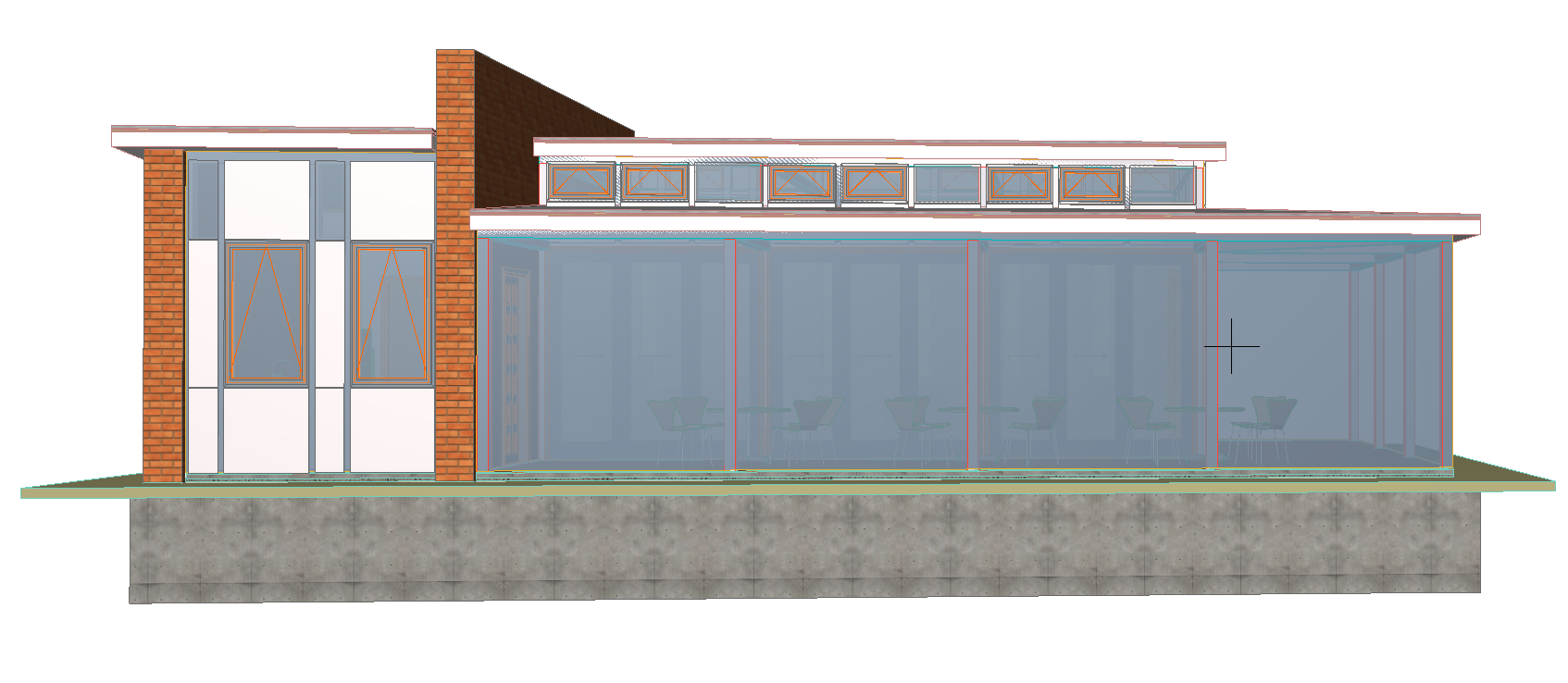

Zonas No Cortadas - Valor de Transmitancia de Superficie bajo
Definir Transmitancia de Superficie para una Zona
1.Seleccione la Zona y abra sus Definiciones

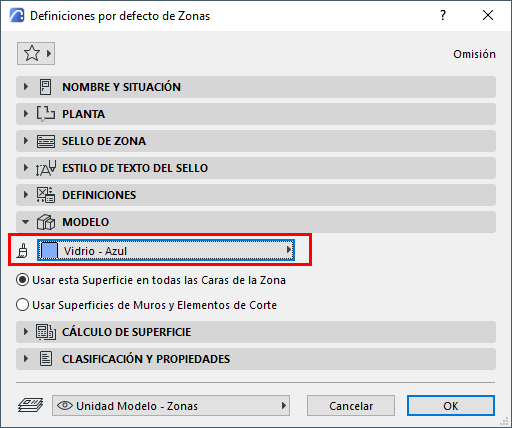

2.En el panel Modelo, compruebe el nombre de la Superficie.

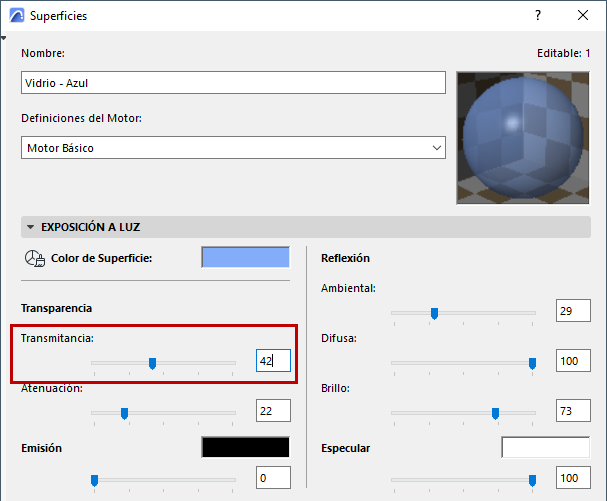

3.Vaya a Opciones > Atributos de Elemento > Superficies para ajustar el nivel de Transmitancia:
