Nota: Parte de la extensión de Library Part Maker. Ver Library Part Maker.
Definición de Nivel de Detalle de los Objetos MEP
|
Nivel de Detalle 2D Seleccionado |
LOD por Defecto |
Sustituir LOD 1 |
Sustituir LOD 2 |
Sustituir LOD 3 |
|
Completo |
Completo |
Medio |
Bajo |
Recuadro 2D Sistema |
|
Medio |
Medio |
Bajo |
Completo |
Recuadro 2D Sistema |
|
Bajo |
Bajo |
Medio |
Completo |
Recuadro 2D Sistema |
|
Nivel de Detalle 3D Seleccionado |
LOD por Defecto |
Sustituir LOD 1 |
Sustituir LOD 2 |
Sustituir LOD 3 |
|
Completo |
Completo |
Simplificado |
Esquemático |
3D no mostrado |
|
Simplificado |
Simplificado |
Esquemático |
Completo |
3D no mostrado |
|
Esquemático |
Esquemático |
Simplificado |
Completo |
3D no mostrado |
Componentes/asignaciones adicionales
•Para los objetos MEP, la Representación 3D requiere el uso del objeto Conexión MEP (el cual se puede encontrar en la Biblioteca MEP > Conexión MEP ), para facilitar la conectividad automática de los objetos MEP.
•Este componente de Conexión MEP debe ser asignado con Modelo 3D Completo.
•Para elementos de Biblioteca de Conducto/Tubería, deberá haber al menos 2 Conexiones MEP, asignadas con Modelo 3D Completo. Deben estar colocadas en un solo eje y apuntando en dirección contraria.

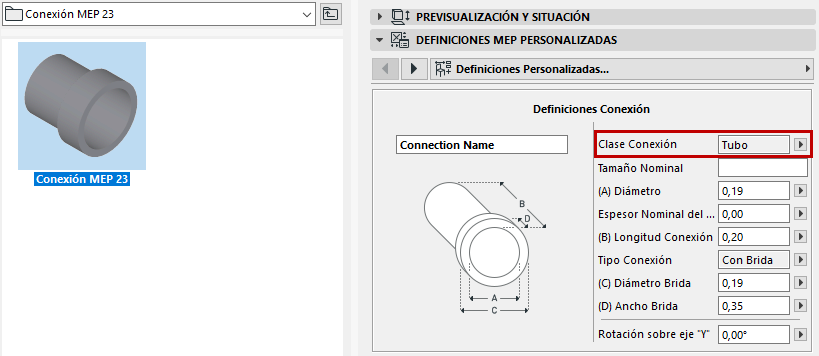

•Al crear un Elemento de Biblioteca MEP tipo Conducto o Tubería, asegúrese de que el componente Conexión MEP está asignado en la correspondiente Clase de Conexión: Conducto o Tubería.
