Crear Puertas y Ventanas

Nota: Parte de la extensión de Library Part Maker. Ver Library Part Maker.

Definición de Nivel de Detalle de Puertas y Ventanas

Origen del Componente Puerta/Ventana

Se aplica una metodología especial en el caso de los Objetos de Biblioteca de Puertas y Ventanas.

•Los orígenes de componentes para los símbolos 2D de puertas/ventanas deben estar alineados con el centro de la abertura de la puerta/ventana y del eje exterior del muro en el que se van a colocar.

•Los orígenes de los componentes para los modelos 3D de puertas/ventanas deben estar alineados con el centro de la parte inferior de la abertura en el muro.

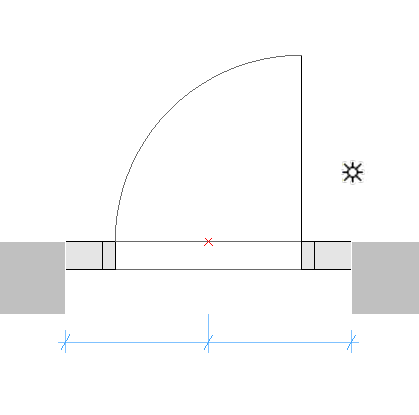

Símbolo de Puerta con el Origen de Componente en Punto Caliente

Definición de Tolerancia de Puerta/Ventana

El Vano es la parte cortada del muro donde se acomoda toda la estructura de la puerta/ventana.

El ancho del Vano es igual al Ancho de la Dimensión de la Unidad más cualquier Tolerancia Horizontal.

La altura del Vano es igual a la Altura de la Dimensión de la Unidad más cualquier Tolerancia Vertical.

Valores de Tolerancia en las Definiciones Personalizadas de la Puerta

Principios del Diseño de la Tolerancia

El símbolo de tolerancia 2D siempre debe dibujarse (utilizando las herramientas 2D de Archicad) en el lado izquierdo de los símbolos 2D de la puerta/ventana, con el mismo ancho para todos los símbolos 2D usados en un Elemento de Biblioteca de puerta/ventana.

Los símbolos de tolerancia 2D se agregarán automáticamente a los bordes derecho, superior e inferior de la puerta/ventana, y se ajustarán paramétricamente a los bordes del hueco del muro. El modelo 3D se creará automáticamente, según el ancho de tolerancia definido en el Símbolo 2D y el espesor del marco de la puerta/ventana. El ancho de la tolerancia y las superficies de tolerancia se agregarán automáticamente a la interfaz de usuario de la puerta/ventana como valores paramétricos.

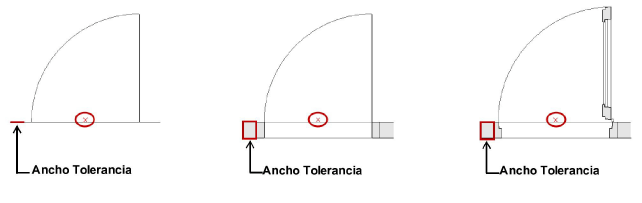

Tolerancia Mostrada en la Asignación de LOD Bajo, Medio y Completo

Líneas de Abertura, Bisagras y Manillas

Principios del Diseño de Líneas de Abertura, Bisagras y Manillas

LPM permite definir cualquier número y dirección de los símbolos de Líneas de Abertura y/o Operaciones de Abertura en Modelos 3D mediante el uso de herramientas 3D de Archicad.. Las líneas de abertura 3D pueden ser definidas con la herramienta Forma (con el Método Geométrico de Línea).

También es posible usar por ejemplo el Objeto de Biblioteca Texto 3D (de la biblioteca estándar de Archicad) para definir cualquier texto fijo.

Teniendo en cuenta los diferentes estándares para la dirección de las líneas de abertura, LPM proporciona 2 conjuntos de asignaciones que definen la orientación de la línea de abertura como “Bisagras” o “Manilla””.

El control de Orientación de la Línea de Abertura (disponible en las Opciones de Vista de Modelo y en la iterfaz de usuario del Elemento de Biblioteca) permite al usuario girar su posición según necesite.

Posicionamiento de la Manilla en Puertas/Ventanas

Tenga en cuenta que la opción para el posicionamiento de la Manilla en 3D está solo disponible para el LOD “Modelo 3D Completo”.

El LPM permite la definición de cualquier número y dirección de los tipos de ensamblaje de la manilla, separados para las caras interiores y exteriores de una abertura. El tipo de manilla se puede seleccionar entre los tipos estándar de Archicad o cualquier Elemento de Biblioteca de tipo Componente Manilla personalizado (en bibliotecas cargadas).

Principios del Diseño de Posición de Manillas

Use las líneas 3D definidas con la herramienta Forma (con el Método Geométrico de Línea).

Definición (línea de Forma)

Origen de la Forma

El origen de la forma se usará como punto de anclaje (en el espacio 3D, por lo que la línea de la forma debe colocarse en la superficie de la puerta/ventana), y la dirección de la línea se usará como orientación de la manilla. La longitud de la línea no afecta a la posición o forma final de la manilla. Relación entre una línea de forma utilizada para el diseño y el modelo final de la Manilla, a continuación:

El tipo de asignación definirá la orientación de la manilla con respecto a la cara interior o exterior de una puerta o ventana.

Ver Origen del Componente Puerta/Ventana.

Estructuras Adicionales Estándar de Puertas y Ventanas

Los siguientes elementos y funcionalidades estándar de la biblioteca de puertas y ventanas de Archicad serán añadidos automáticamente a cada puerta o ventana:

Ventanas

•Abertura de Muro – Telar

•Abertura de Muro – Cerramiento Muro

•Abertura de Muro – Intercalación Muro Parapeto

•Abertura de Muro – Arco Albañilería

•Abertura de Muro – Atributos

•Estructuras Adicionales – Vierteaguas

•Estructuras Adicionales – Repisa

•Estructuras Adicionales – Marco Interior/Exterior

•Estructuras Adicionales – Parasol

•Estructuras Adicionales – Esquina Personalizada

•Estructuras Adicionales – Atributos

Puerta

•Abertura de Muro – Telar

•Abertura de Muro – Cerramiento Muro

•Abertura de Muro – Arco Albañilería

•Estructuras Adicionales – Umbral

•Estructuras Adicionales – Marco Interior/Exterior

•Estructuras Adicionales – Parasol

•Estructuras Adicionales – Atributos

Parámetros predefinidos de sistema para Puertas y Ventanas

•Ancho – ancho del conjunto de Puerta/Ventana

•Altura – altura del conjunto de Puerta/Ventana

•Espesor Nominal del Marco – espesor del marco del conjunto de Puerta/Ventana

•Mostrar Orientación – Si se define como ‘Automático’, se usarán los valores de la Posición por Defecto e Inversa de la Etiqueta para las etiquetas de Puerta/Ventana y en los Esquemas Interactivos. Si se define como ‘Personalizado’, se usará el valor del parámetro Orientación Personalizada en su lugar.

•Orientación Personalizada – usada junto con el parámetro Mostrar Orientación

•Posición por Defecto de la Etiqueta – (definido en ‘I’ para ‘Izquierda’ por defecto) usado con el parámetro Mostrar Orientación

•Posición Inversa de la Etiqueta – (definido en ‘D’ para ‘Derecha’ por defecto) usado con el parámetro Mostrar Orientación

•Operación IFC – definición de la operación IFC

•Superficies > Tolerancia Puerta/Ventana Superficie Exterior – superficie exterior de relleno de tolerancia

•Superficies > Tolerancia Puerta/Ventana Superficie Interior – superficie interior de relleno de tolerancia

•Superficies > Superficie Manilla Puerta/Ventana – superficie de la manilla(s) de la Puerta/Ventana

•Plumas > Pluma Línea Abertura – pluma de las líneas de abertura de Puerta/Ventana
