Administrador de ID de Elementos

Use este cuadro de diálogo en Documento > Extras de Listados > Administrador de ID de Elementos para definir los números ID de los elementos del proyecto según sus criterios. También puede usarlo para modificar IDs generados automáticamente. Los ajustes se pueden guardar para ser usados posteriormente.

Las configuraciones o criterios que se crean y guardan con el Administrador de IDs de Elementos le ayudan a preparar elementos constructivos para una más fácil lectura de cuantificaciones y listados en general.

Nota: El comando sólo está disponible en la Planta.

El diálogo incluye dos secciones: Ordenar Elementos para definir la elección de atributos, y Formato de ID para definir IDs personalizados.

Ordenar Elementos

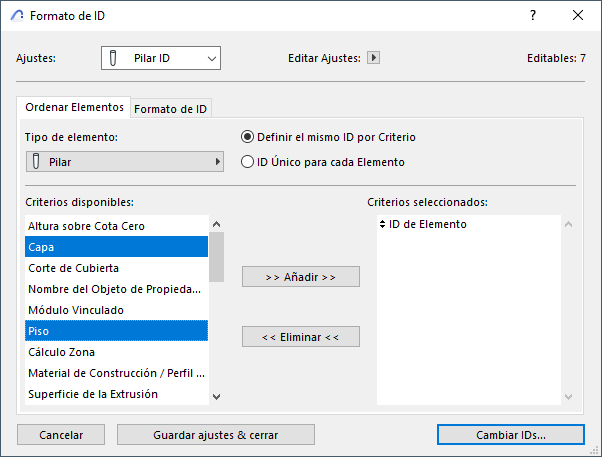

Cuando la pestaña Ordenar Elementos está activa: Elija un Tipo de Elemento.

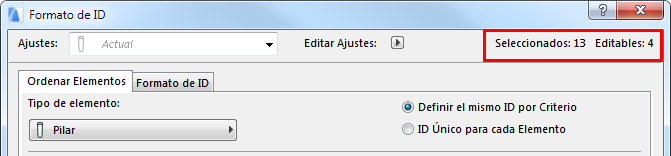

•Si hay elementos seleccionados en la Planta, el Administrador sólo los afectará a ellos.

•Si selecciona elementos para asignar IDs, y no tiene Criterios Seleccionados, los números de ID se asignarán en el orden en el que fueron seleccionado los elementos.

•Si no existen elementos seleccionados en la Planta, el comando funciona en todos los elementos colocados y visibles (no los que estén en las capas ocultas).

Seleccione y añada criterios a la lista de la derecha.

Formato de ID

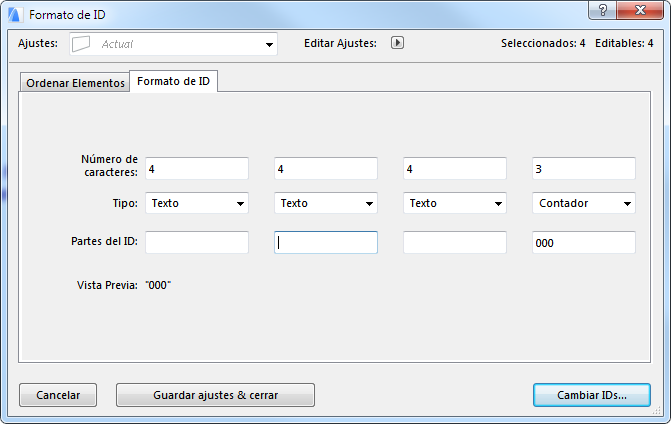

Haga clic en la sección Formato de ID. Esto le permite definir Formatos de ID personalizados:

El Administrador permite dividir el ID en cuatro partes.

Para cada una de las partes, puede escribir un texto, un contador o un número de piso en el campo de Componentes de ID.

•Use el tipo Texto para insertar texto personalizado.

•Use el tipo Contador para insertar números o letras como “aa” que irán cambiando de forma incremental en el ID.

•Use Tipo de No. de Piso. para insertar el número ordinal del piso del elemento.

Nota: No. de Piso sólo está disponible si ha seleccionado “Piso” como criterio de agrupación.

Generar IDs de Elemento

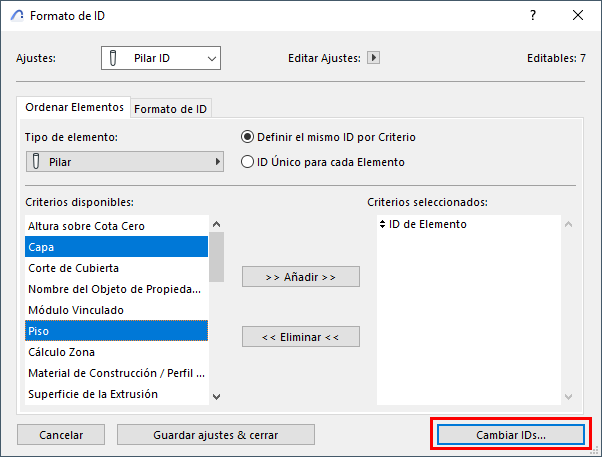

Haga clic en Cambiar IDs para generar el diálogo de Lista de IDs de Elementos.

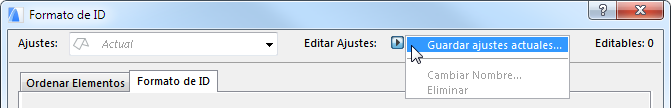

Puede guardar sus ajustes mediante el menú desplegable Editar Definiciones en la parte superior del diálogo.
