Exportar Archivo SAF desde Archicad

La Exportación está basada en las definiciones del Traductor SAF del proyecto actual de Archicad. (VéaseTraductores SAF: Visión General.)

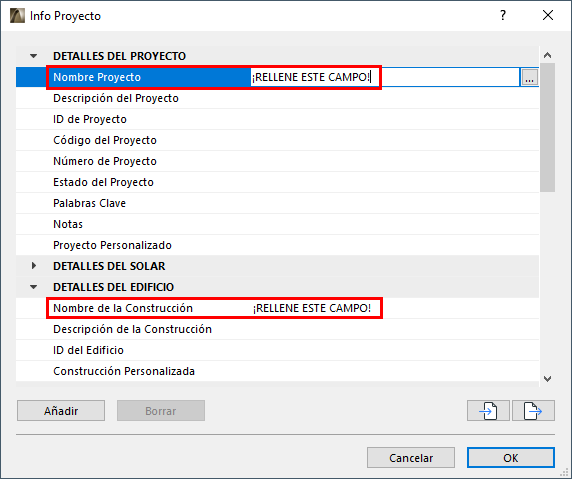

Consejo: antes de exportar, se recomienda rellenar los siguientes campos en el diálogo de Información del Proyecto (Archivo > Info > Información del Proyecto).

–Nombre del Proyecto

–Nombre de la Construcción

Estos datos serán visibles en las páginas de la pestaña Datos del Proyecto y del Modelo del archivo SAF.


Para exportar el Modelo Analítico Estructural, realice una de las siguientes acciones:

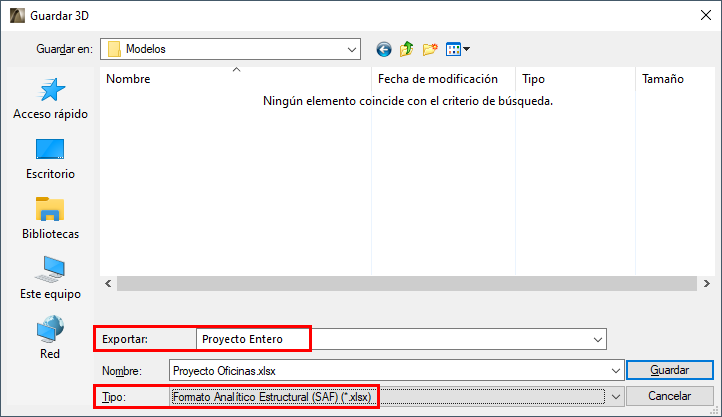

•Desde el proyecto de Archicad (la Planta o la Ventana 3D), use Archivo > Guardar como

–Elegir Formato Analítico Estructural (*.xlsx)

–Desde la ventana emergente Exportar, defina si exportar el Proyecto Completo, los elementos visibles en su vista actual o los elementos seleccionados.


•Use Documento > Publicar para exportar las Partes analíticas visibles en sus vistas publicadas. (VéasePublicador.)

También puede utilizar una herramienta de conexión con programas de análisis específicos, para agilizar el flujo de trabajo:

•Frilo Connection (desarrollado por Graphisoft): véase Exportar a FRILO.

•SCIA Connection (desarrollado por SCIA), disponible para descargar aquí: Extensiones de  Partners
