分佈元素

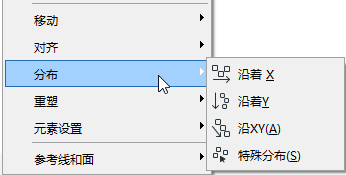

使用下面多種標準,用這個選單(編輯>分佈)均勻分佈所選的元素:


參見多重複製元素,多重複製命令的分佈選項

分佈命令只在您至少選擇了兩個元素的時候才被啟動。

Archicad根據週圍元素的(看不見)邊界框來識別一個元素的右/左/頂部/底部/居中點。

例如,假定您要分佈包含下面角桌物件的元素:


Archicad將應用桌子邊界框(這裡用紅色表明)的中心點:


注意:如果想使用您正在分佈元素的不同定位點,使用特殊分佈選項(編輯>分佈>特殊分佈)。

沿著X:在兩端的兩個所選元素原封不動;其餘的將在它們之間均勻分佈。

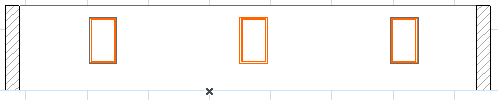

例如:假定有三個在墻上均勻分佈的窗。


最後的設計修改是墻被加長,並且再增加了兩個窗。


要保證它們能均勻分佈,選擇所有的窗,並使用編輯>分佈>沿著X


沿著Y:在兩端(垂直)的兩個所選元素原封不動;其餘的將在它們之間均勻分佈。

例如:假定要靠著房間的後墻均勻分佈椅子。選定椅子,然後使用編輯>分佈>沿著Y

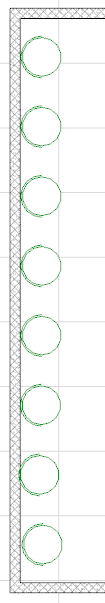

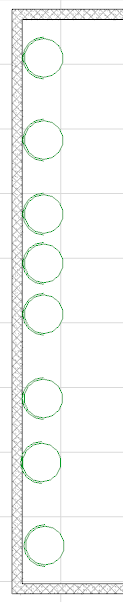

DistributeY1.png     DistributeY2.png

沿XY:在兩端(左上與右下)的兩個所選元素原封不動,其餘的將沿XY對角線均勻分佈。

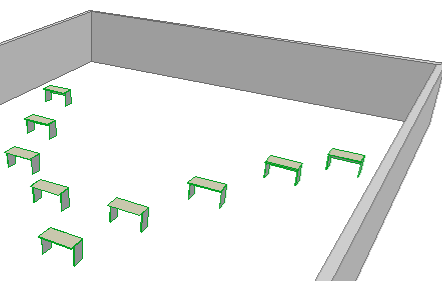

例如:教師有九張書桌以V形凌亂擺放。


要嚴格分佈這些書桌,選擇一組5張書桌,並使用編輯>分佈>沿XY

第一組:

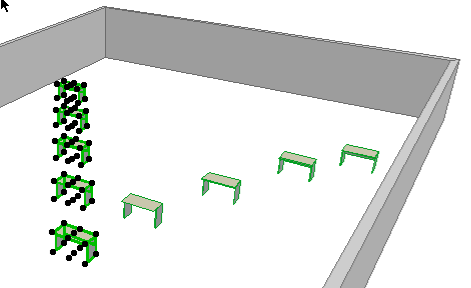

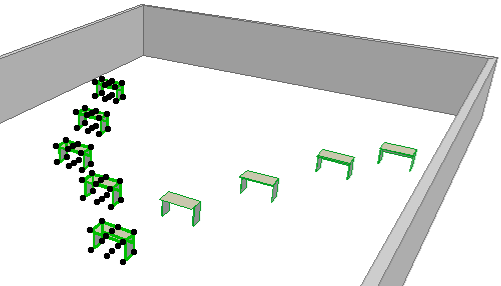

DistributeXY1.png   DistributeXY2.png

第二組重複五張椅子。

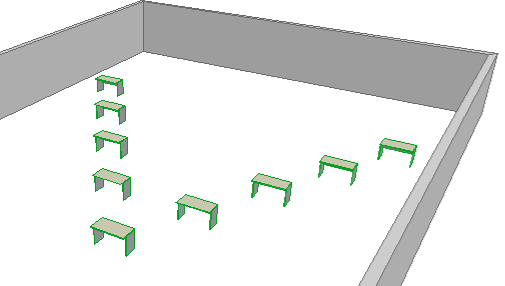

最後結果:
