O Modelador MEP introduz um fluxo de trabalho MEP abrangente no Archicad. É a melhor maneira de projetar, coordenar e colaborar em projetos de MEP – tanto para arquitetos quanto para engenheiros especialistas em MEP.
Totalmente integrado ao Archicad 28, os arquitetos e engenheiros especialistas em MEP podem colaborar facilmente na mesma plataforma por meio do Teamwork. E o Modelador MEP é fácil de aprender e usar – com ferramentas e objetos especializados que automatizam e simplificam o projeto e a edição do MEP.
Consulte Modelador MEP.

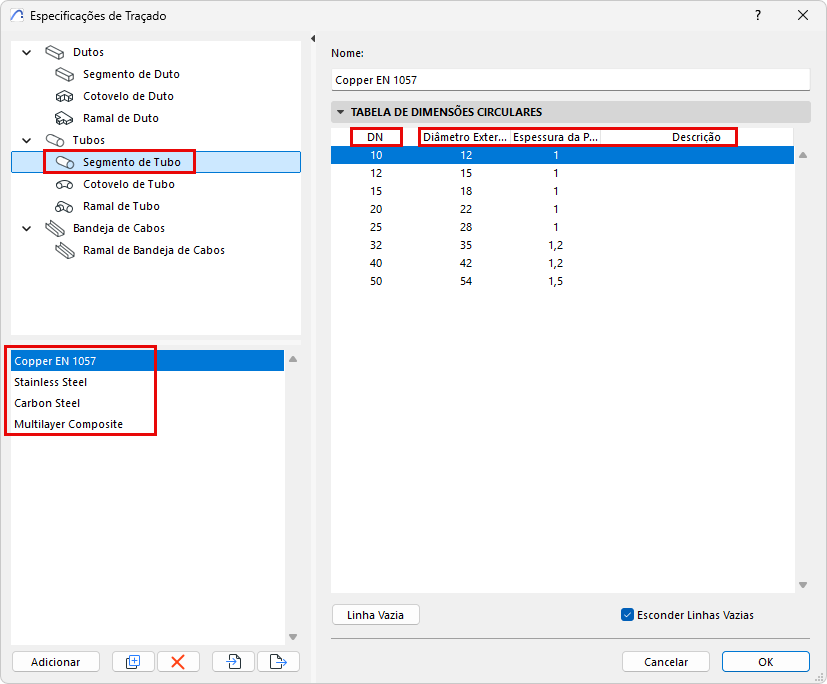

Garanta um modelo MEP padrão com especificações de traçados
Certifique-se de que os tamanhos dos elementos do seu modelo MEP sejam compatíveis com os produtos disponíveis no mercado. Com melhorias nas especificações de traçado, é fácil colocar os elementos MEP com as dimensões preferidas.
Use um conjunto de referência predefinidas para os dados de dimensão de dutos e de tubos ou crie a sua própria referência. Em seguida, defina as tabelas de dimensões para os segmentos, os cotovelos e as ramificações, usando as dimensões que correspondam aos elementos MEP necessários ao projeto. Suas predefinições estão agora ao seu alcance, com todos os tipos de elementos MEP.
As Especificações de Traçado no Archicad 28 (substituindo as Preferências de Traçado) incluem:
•Maior detalhamento nas especificações dos segmentos (diâmetro DN, diâmetro interno, descrição)
•Opções de configuração para curvas e ramificações predefinidas (elementos T)

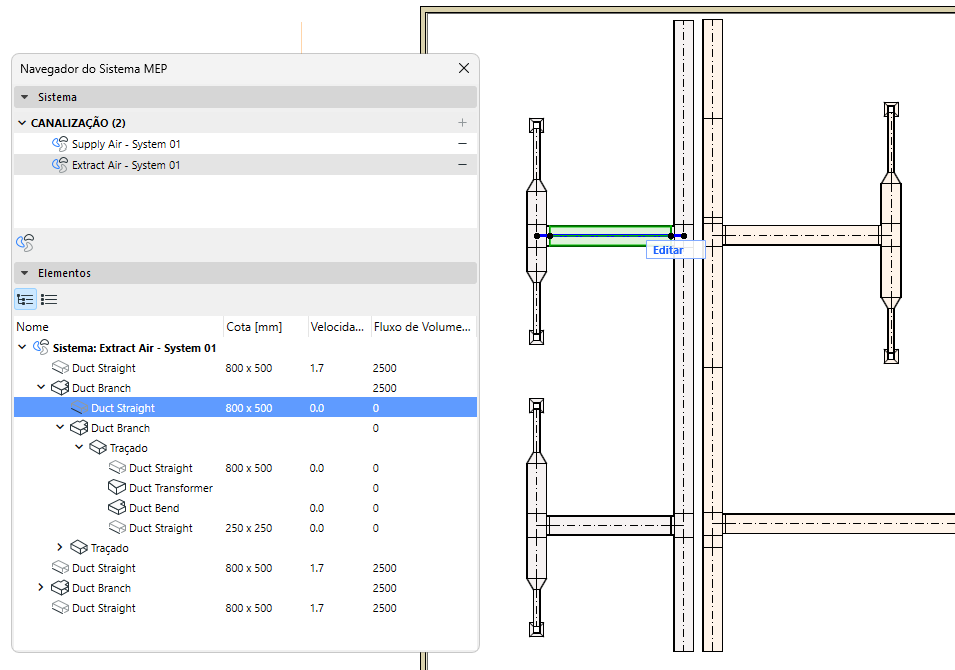

Navegador do Sistema MEP
Calcule e redimensione sistemas de ventilação pré-planejados nos estágios iniciais do projeto. Monitore a velocidade de vazão para ajudar a gerenciar as emissões sonoras e manter baixas as perdas de carga.
•O Navegador do Sistema MEP calcula o fluxo e a velocidade do volume de ar em cada traçado do sistema, usando as dimensões fornecidas
•A caixa de diálogo do sistema, atualizada automaticamente, fornece cálculo em tempo real de execução e exibe informações em forma de tabelas sobre os cálculos realizados
•Apresenta uma estrutura hierárquica em forma de Árvore, de fácil leitura, além de visualização em lista simples e classificável
Melhorias na Conexões visando modelos mais confiáveis
•Para o cálculo do fluxo volumétrico de ar é necessário a existência de conexões corretas entre os traçados e outros componentes. Ative a opção "Abrir Conexões MEP" (Visualização > Opções de Visualização na Tela) para marcar todos os erros de conexão MEP no plano. Isso permite que você os encontre e corrija facilmente.
•Quando você conecta um elemento de um traçado a um objeto MEP independente: o elemento de traçado “herda” automaticamente o sistema MEP e o tipo de conexão do objeto, poupando-lhe o trabalho de editar as definições de traçado.
Redimensionamento Fácil dos Sistemas
Redimensionamento de traçados ou de sistemas inteiros com o Otimizador de Duto - com base em especificações definidos pelo usuário, como dimensões e vazão
No modelo: selecione qualquer segmento para editar suas dimensões (não é necessário estar no modo de edição)

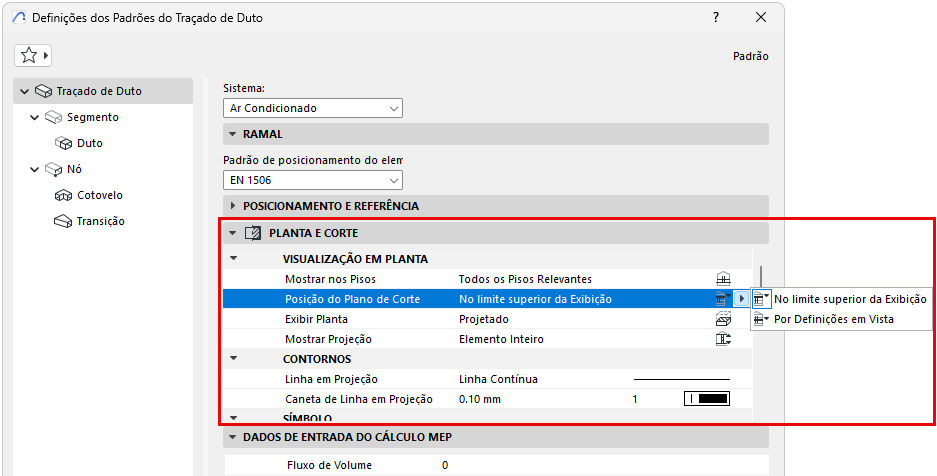

Melhoria na Exibição da Planta
Exibição e documentação lógica e baseada nos pisos onde estão os elementos do traçado MEP, graças às novas definições de exibição:
Modelagem no corte
Modelagem mais precisa e intuitiva: insira e edite seus sistemas MEP também nas vistas dos cortes e das elevações.

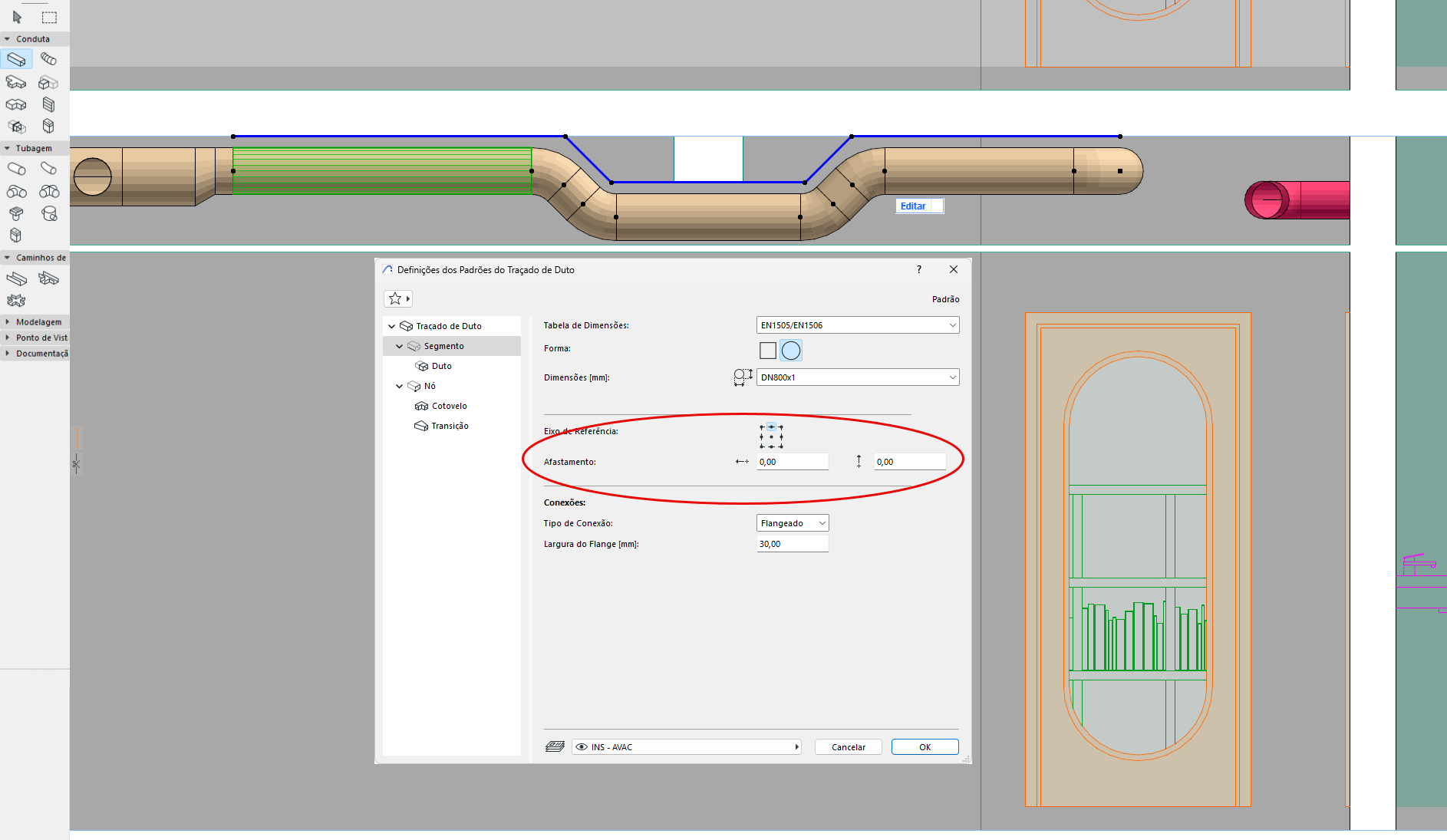

Modelagem de Traçado Flexível: define alinhamento/afastamentos dos traçados com precisão
Coloque traçados MEP com geometrias precisas, graças às definições personalizáveis de alinhamento e afastamentos para os segmentos dos traçados.
Por exemplo, para colocar um duto mais próximo de uma laje, faça um ajuste na linha de referência do traçado com o ponto inferior. Ou defina um afastamento para manter um traçado a uma certa distância de uma parede ou de um teto.
•Defina valores antes ou depois de colocar o traçado
•Personalize o alinhamento ou afastamento de qualquer segmento no modo de edição
Novos objetos e ferramentas MEP
Expansão adicional do seu kit de ferramentas MEP
•Objetos múltiplos
•Melhorias nos Radiadores
•Suportes para Dutos e Tubos
•Ferramenta Tubo Flexível
•Take-off
