Nível de Detalhe Recomendado para Símbolo 2D
Considere a espessura da caneta e a aparência detalhada em escala – as representações em 2D muito detalhadas para escalas maiores podem ser difíceis de ler.
Exemplos de Nível de Detalhe de Símbolo 2D

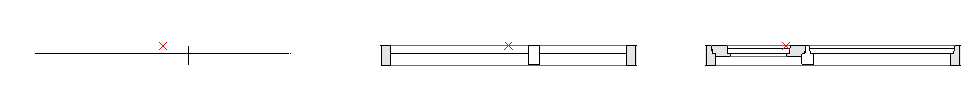

Janela: Atribuições LOD Baixo, Médio, Completo

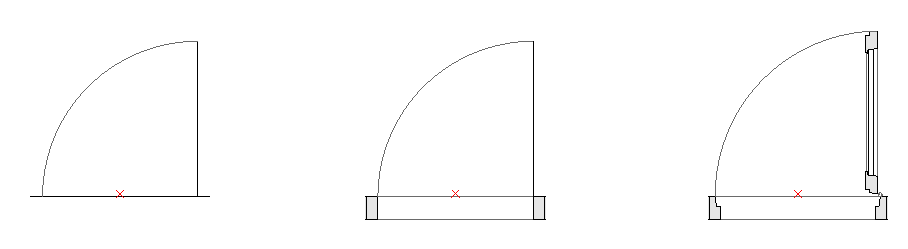

Porta: Atribuições LOD Baixo, Médio, Completo

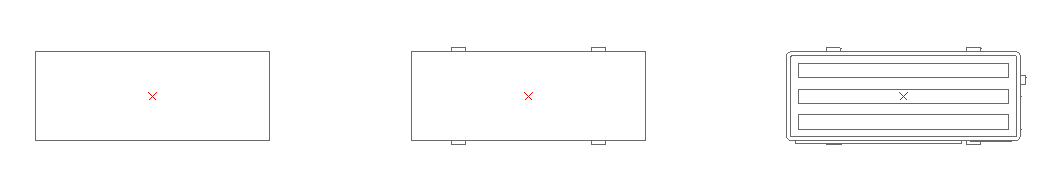

Objeto: Atribuições LOD Baixo, Médio, Completo
Nível de Detalhe Recomendado para Símbolo 3D
A criação de modelos 3D muito detalhados pode levar a uma pesada contagem de polígonos o que pode tornar o ARCHICAD mais lento. Aqui estão algumas dicas para ajudá-lo a criar Itens de Biblioteca sem comprometer o desempenho:
•Evite detalhes de modelagem legíveis em escalas menores que 1:20 em geral (por exemplo, 1:10 ou 1: 5 etc.)
•Simplifique as formas dos cortes nos batentes/caixilhos ou perfis de montagem
•Não modele elementos desnecessários (se possível), como vedações de portas/janelas, ferragens detalhadas de porta/janela, fechos e similares.
•Evite criar um número excessivo de superfícies curvas.
•Criar superfícies curvas com raios muito pequenos resultará em faces facetadas; a melhor estratégia é simplificá-los. (Um exemplo típico para a simplificação seria o uso de perfis de aço/alumínio extrudados para estruturas e caixilhos de portas ou janelas).
•Use a ferramenta Morph (plano com espessura zero) para elementos que devem aparecer como uma única linha em Seções (por exemplo, painéis de vidro ou folha de janela porta em LOD 3D “Esquemático”).
Exemplos de Nível de Detalhe de Modelo 3D
Janela: Atribuições LOD Esquemático, Simplificado, Completo

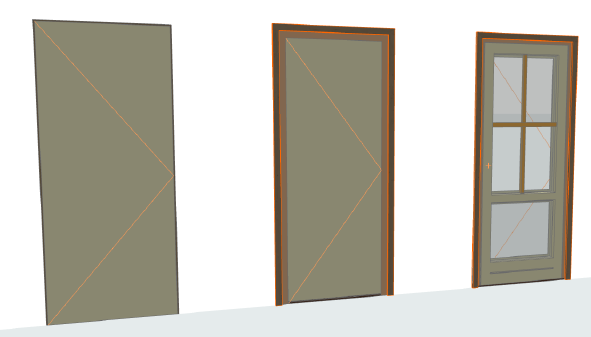

Porta: Atribuições LOD Esquemático, Simplificado, Completo

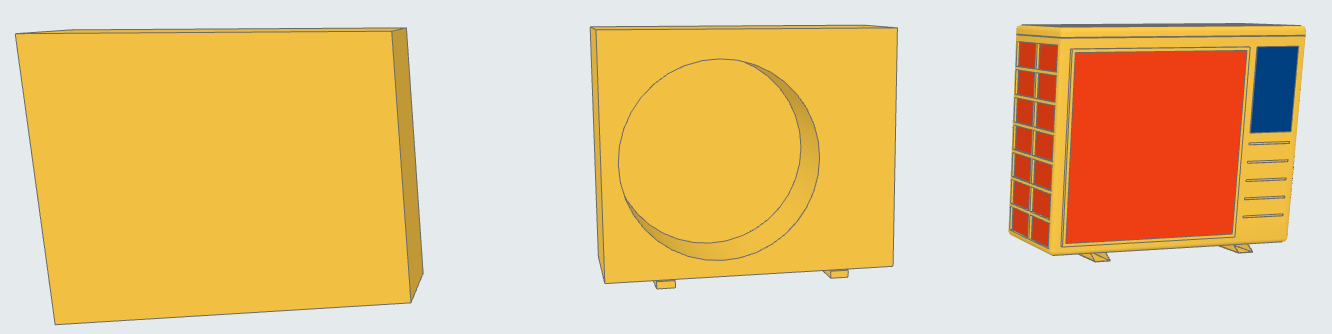

Objeto: Atribuições LOD Esquemático, Simplificado, Completo
