Parâmetro de Área exposta nos Mapas de Superfície

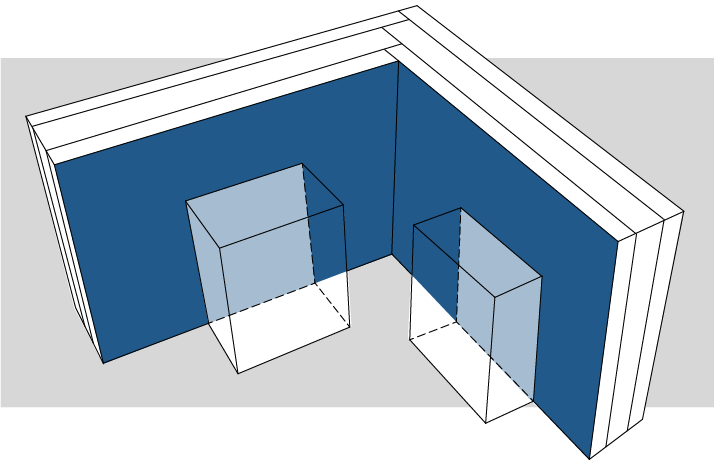

Área Exposta é a parte da superfície de um elemento que seja coberto por um plano de tinta. No seguinte diagrama, a área azul escura é considerada como “Exposta”, a área azul clara é considerada como “Coberta”.
Você pode definir exatamente o que deve ser considerada como exposto, usando o controle de Redução de Área Exposta nas Definições do Esquema da sua Lista de Superfície.

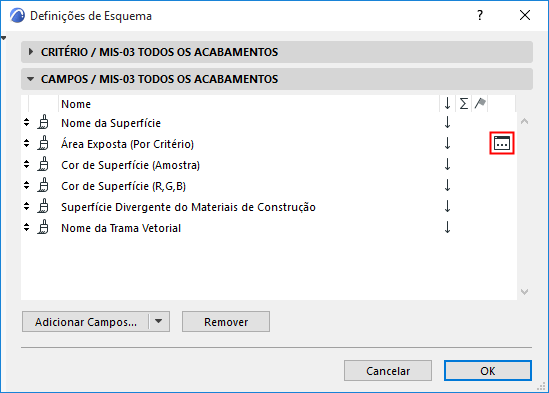

1.Em Definições de Esquema, Painel Campos: encontre o campo Área Exposta (Por Critério).

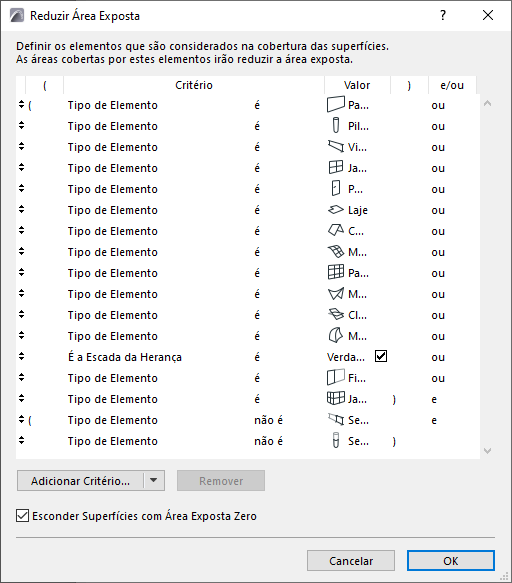

2.Clique no botão para abrir a caixa de diálogo Reduzir Área exposta.
3.Defina quais elementos estão cobrindo elementos (ou seja, devem cobrir outras superfícies de elementos).
Por exemplo: elementos de construção normais são elementos de cobrimento: se estes se sobrepuserem à superfície de uma parede, a superfície dessa parede será coberta, e a área exposta da parede será proporcionalmente reduzida.
No entanto, alguns elementos geralmente não cobrem os elementos. Neste exemplo: objetos, luminárias e zonas não devem afetar a área exposta de uma parede, então estes nãoestão listados aqui:
Esconder Superfícies com Área Exposta Zero: esta é marcada por padrão. Isso significa que as áreas não expostas, com área visível zero, não são mostradas no mapa.
