Relevante para Parede, Viga, Pilar, Cobertura, Membrana, Morph, Traçado MEP.
O pop-up Mostrar Projeção fornece opções para definição da gama dentro da qual deve ser visualizado um elemento.
Este controles só estão disponíveis se a Visualização em Planta do elemento estiver definida como “Vista e Corte” ou “Vista, Corte e Projeção.”
Exceção: Para elementos Morph, as opções Mostrar Projeção estão disponíveis independentemente da Visualização em Planta.
Elemento Completo
A projeção inteira será exibida nos pisos aplicáveis.
No entanto, você pode preferir não visualizar todo o elemento.
Neste caso, existem mais duas maneiras de definir a visualização no menu Mostrar Projeção:
Para Zona da Planta
Visualize o elemento em um conjunto de pisos (o piso atual, e um determinado número de pisos acima e abaixo do mesmo, e um afastamento opcional).

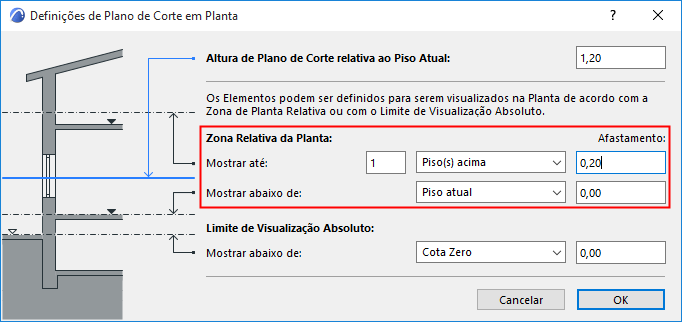

O elemento será visualizado nos pisos definidos como Zona Relativa da Planta (ou seja, o número de pisos nos quais o elemento aparece), no menu Documentação > Plano de Corte em Planta.
Limite de Visualização Absoluto
Define um limite inferior fixo (por padrão, a Origem do Projeto), e mostra todas as partes do elemento acima do limite.
A opção Limite de Visualização Absoluta garante que a planta nunca exibirá nenhuma parte do modelo que fique abaixo do nível definido aqui em termos absolutos (independentemente dos níveis do pavimento).
Por exemplo, você pode introduzir o nível de terreno ou o nível de água, para que qualquer coisa abaixo deste nível não seja mostrado na Planta. Ou se quiser mostrar um terraço panorâmico sem apresentar a garagem por baixo dele, introduza o nível do terraço, como Limite de Visualização Absoluto.
Em certas situações, as definições do Plano de Corte em Planta e da Zona Relativa da Planta podem entrar em conflito:
•O nível do Plano de Corte pode estar fora da Zona Relativa da Planta atual (p.ex., uma altura de piso extremamente pequena em relação ao nível do Plano de Corte). Neste caso, o Plano de Corte será automaticamente localizado no limite superior da Zona Relativa da Planta (ou no limite inferior, se o Plano de Corte estivesse abaixo do valor inferior).
•O limite inferior da Zona Relativa da Planta pode ser mais alto que o limite superior. Neste caso, o valor inferior será considerado o limite único da Zona Relativa da Planta (que é igual ao nível do Plano de Corte, como descrito acima).
