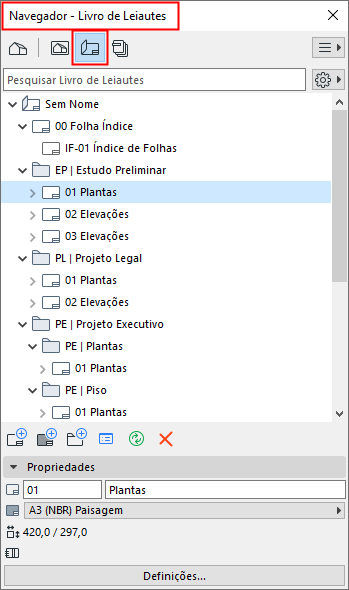

Contém todos os Leiautes do projeto com seus Desenhos, opcionalmente organizados em subconjuntos, e formatados com base nos Leiautes Mestres.
Este é exibido em uma estrutura no mapa do Livro de Leiaute do Navegador ou Organizador.
Use o campo de busca para localizar itens pelo nome.
Exibição da Lista de Livros de Leiaute
Mover Itens do Livro de Leiaute
Definições e Comandos dos Itens do Livro de Leiautes
Propriedades dos itens do Livro de Leiautes
Exibição da Lista de Livros de Leiaute

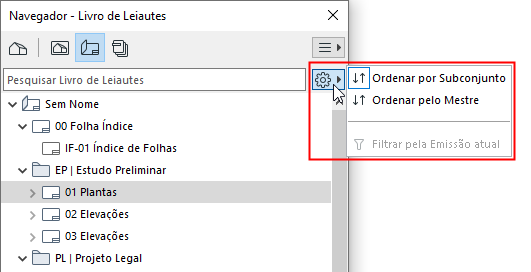

Use Definições de pop-up para listar os itens do Livro de Leiaute:
•Ordenar por Subconjuntos lista os leiautes de acordo com os Subconjuntos - uma lógica livremente definida. (A função primária do Subconjunto serve para lhe permitir atribuir um sistema de numeração personalizado.) A árvore também mostra os nomes dos desenhos que pertencem a cada leiaute.
Ver Subconjuntos.
•Ordenar pelo Mestre lista os Leiautes de acordo com os respectivos Leiautes Mestre. Os Desenhos não estão listados.
•Filtrar para a Emissão atual: Ative este filtro para mostrar apenas os Leiautes que foram adicionados à última Emissão.
Ver Gestão da Revisão.
Mover Itens do Livro de Leiaute
Use arrastar e soltar para mover e reordenar os itens no Livro de Leiaute.
•Criar subconjuntos hierárquicos
•Mover um Leiaute de um Subconjunto para outro
•Aplicar um Leiaute Mestre a um Leiaute
•Mover um Desenho de um Leiaute para outro
Nota: neste caso, a distância proporcional do Desenho à origem do Leiaute mantém-se inalterada.
Importante: as operações que envolvam itens do Navegador/Organizador (como arrastar e soltar entre mapas do Navegador, apagar itens de um mapa, ou adicionar itens ao conjunto Publicador) não são passíveis de anulação, e são irreversíveis.
Definições e Comandos dos Itens do Livro de Leiautes

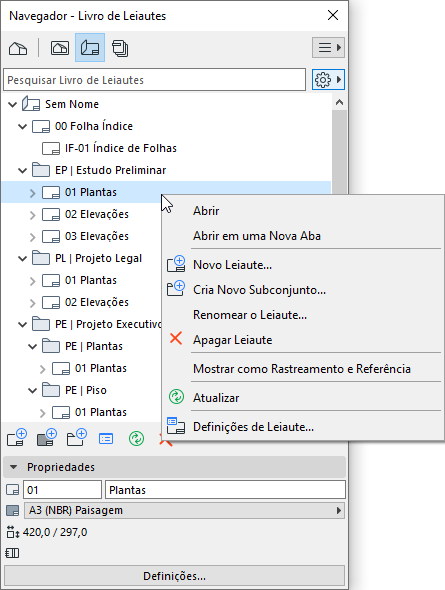

•Use o menu de contexto do item Livro de Leiaute selecionado
•Para qualquer item selecionado, clique em Definições na parte inferior do Livro de Leiaute

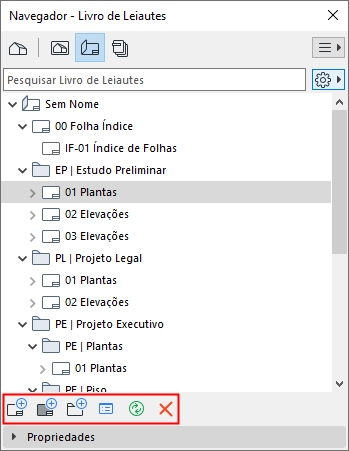

•Use os botões de comando. Estes estão ativos dependendo do item selecionado no Livro de Leiautes (Livro de Leiautes, Subconjunto, Leiaute, Desenho, ou Leiaute Mestre):
–Novo Subconjunto
–Definições
–Atualização: Atualize o estado do Desenho selecionado ou os Desenhos no Leiaute selecionado.
–Apagar Item Selecionado
•Os comandos do menu Documentação > Livro de Leiaute
Nota: uma outra forma de obter uma vista geral dos Leiautes ou Desenhos do seu projeto, ou para os ordenar por critérios, é a função Índice do Projeto .
Ver Índices de Projeto.
Propriedades dos itens do Livro de Leiautes
Selecione um item (Livro de Leiautes, Subconjunto, Leiaute, Leiaute Mestre ou Desenho) no Livro de Leiautes para visualizar as suas Propriedades abaixo.

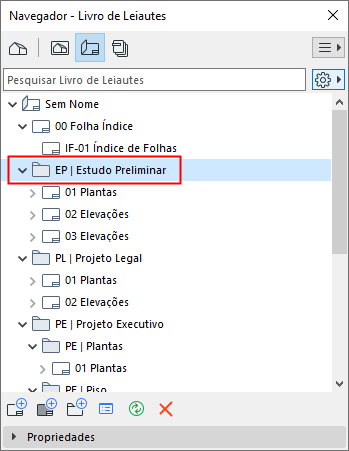

Um subconjunto é uma pasta no interior do Livro de Leiautes. Os subconjuntos permitem organizar facilmente os leiautes e definir as respectivas regras de ordenamento.
Coloque um Leiaute em um Subconjunto, arrastando-o e soltando-o no lugar.
Para mais informações sobre IDs, consulte IDs de Desenhos e Leiautes.
Quando define os conteúdos de um Conjunto Publicador, você pode adicionar um atalho a qualquer Subconjunto de Livro de Leiautes: isto significa que os itens do Conjunto Publicador estão criados, os que estão ligados a uma pasta de Subconjunto e aos seus conteúdos. Quaisquer alterações no conteúdo do Subconjunto no Livro de Leiautes refletem também nos conteúdos dos Conjuntos de Publicador.
