Abra em Opções > Preferências do Projeto > Especificações do Traçado ou na barra de ferramentas do Modelador MEP.
Use as Especificações do Traçado para definir
•Conjuntos de referências (por exemplo, valores DN) para dutos e tubos
•Tabelas de dimensões (predefinições) para cada tipo de elemento MEP (segmento, cotovelo, ramal, transição), com base no respectivo Conjunto de Referência
Depois de estabelecer as configurações de dimensões, com base em valores de referência, é fácil criar Traçados MEP cujos elementos sempre correspondem aos tamanhos necessários.
Nota: As Bandejas de Cabos não têm um conjunto de referência, mas você pode definir uma tabela de dimensões para segmentos de bandeja de cabos.

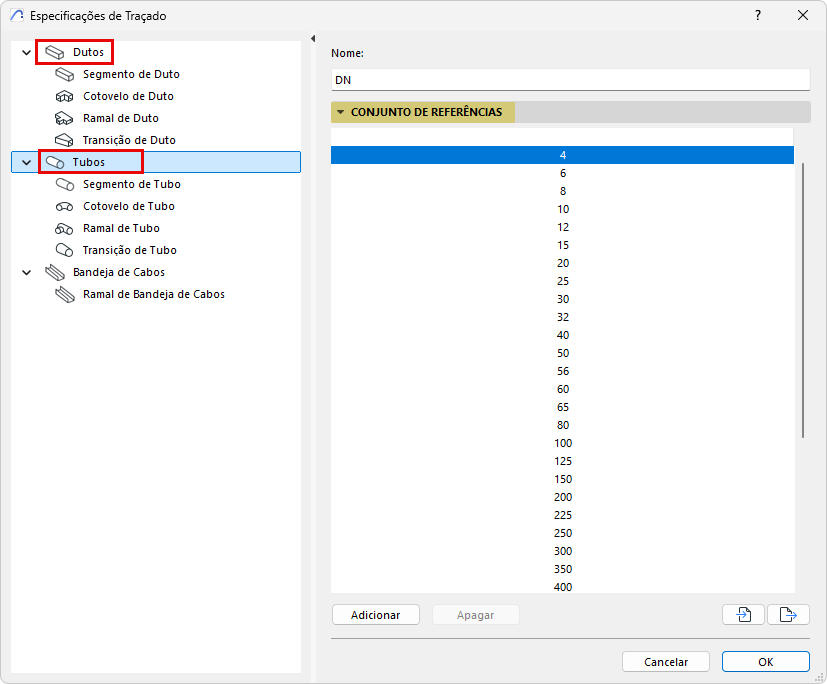

Crie um conjuntos de referências para Dutos e Tubos
•Conforme necessário, edite o nome do Conjunto de Referências
•Use os botões Adicionar ou Apagar para editar a lista de valores no Conjunto de Referências
•Importar ou exportar Conjuntos de Referência como arquivos xml (para usá-los em outros projetos)

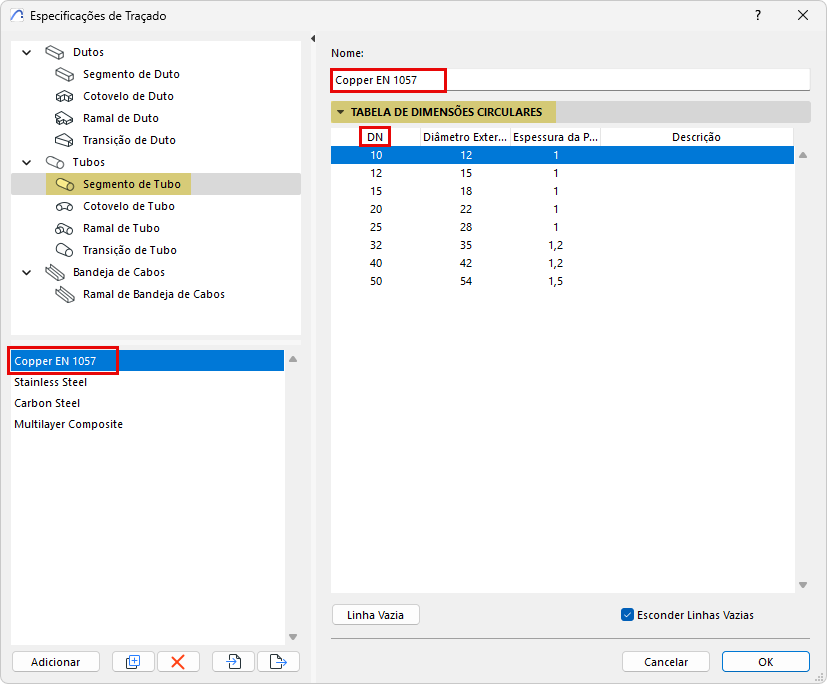

Definir Tabelas de Dimensões para segmento, cotovelo, ramal e transição
Nas Especificações de Traçado, selecione um tipo de elemento MEP. Aqui você pode criar ou editar suas tabelas de dimensões predefinidas.
•Os itens listados (por exemplo, itens DN) vêm do Conjunto de Referências.
•Defina os valores de dimensão desejados para cada um, conforme necessário.
•O tipo de elemento MEP pode ter múltiplas tabelas de dimensões predefinidas - clique em Adicionar ou Duplicar para criar tabelas adicionais.
•Algumas linhas podem permanecer vazias se você não usar esse item. Marque "Esconder linhas vazias" para exibir apenas os itens usados.

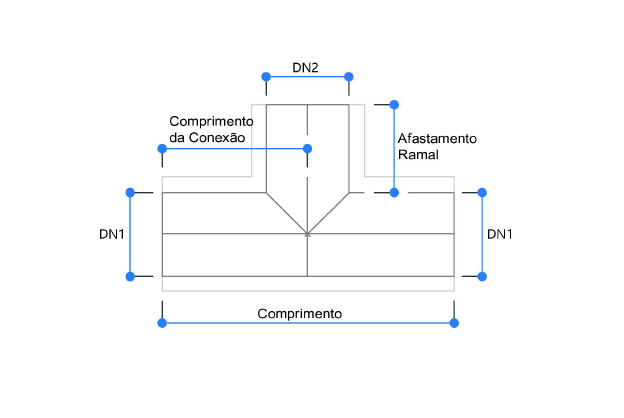

Definir Dimensões de Ramais
As dimensões dos ramais incluem diversas peças. Aqui estão os tipos de dimensões que você pode definir:
Escolha as predefinições de dimensões para o traçado MEP

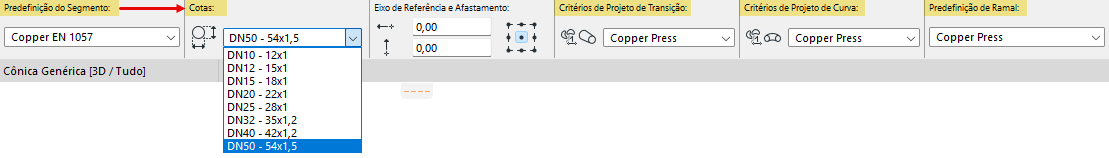

Na caixa de informações, escolha predefinições (tabela de dimensões) para as partes do traçado MEP: segmentos, cotovelos, ramais e transições.
•Para segmentos de traçado, escolha uma predefinição de segmento
•Para segmentos de traçado: escolha também uma dimensão DN. Os cotovelos e ramais desses traçados também usarão a mesma DN de suas respectivas predefinições.
•Para elementos de cotovelo e transição, escolha uma predefinição em "Critérios de Projeto"
•Para elementos de ramais, escolha uma predefinição em “Predefinições de Ramais”
Importar e Exportar Preferências de Traçado
Utilize os botões Importar e Exportar para compartilhar uma ou mais tabelas de Dimensões dos tipos de elementos selecionados, através de arquivos xml.
Em Exportar, você pode escolher qual das tabelas exportar:
