O Otimizador de Tamanho de Duto altera as dimensões de dutos conforme necessário, com base nos limites alvo definidos pelo usuário e nas preferências de dimensões.
Use esta caixa de diálogo depois de definir os sistemas e verificar os cálculos no Navegador do Sistema. No entanto, você também pode redimensionar os tamanhos a qualquer momento (independentemente dos dados no Navegador do Sistema).

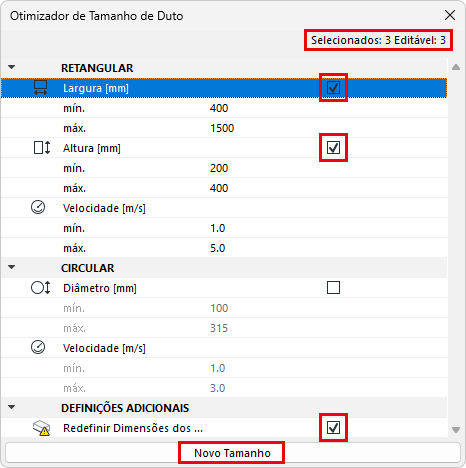

1.Abra o Otimizador de Tamanho de Duto na barra de ferramentas MEP ou em Janela > Paletas
2.Selecione um ou mais traçados de duto para redimensionar. A caixa de diálogo informa o número de elementos selecionados e editáveis.
Nota: Um traçado pode não ser editável se seu vegetal ou elemento estiver protegido.
3.Verifique os tipos de dimensão que você deseja redimensionar (largura e/ou altura Retangular, diâmetro Circular).
4.Verifique se deseja incluir também algum segmento personalizado na operação de redimensionamento.
5.Desmarque as dimensões que deseja deixar como estão. Por exemplo, para deixar seus dutos circulares inalterados, desmarque o Diâmetro.
6.Defina o intervalo de valores para forma e velocidade com base em seus requisitos específicos para valores mínimos e máximos.
Nota: Para definir um valor fixo em vez de um intervalo, insira valores idênticos para min. e max.
7.Clique em Novo Tamanho.
•Verifique os resultados nos comentários - se disser que nada foi redimensionado, então seus traçados já se enquadram nos limites definidos no Otimizador de Tamanho de Duto
•Se o botão Novo Tamanho estiver cinza, significa você não tem traçados selecionadas ou editáveis
