Editar diâmetro do segmento - com paleta de contexto

Altere o diâmetro de um segmento de traçado (duto, tubo ou caminhos de cabos).

1.Selecionar um traçado

2.Clique na linha de referência do segmento que deseja editar

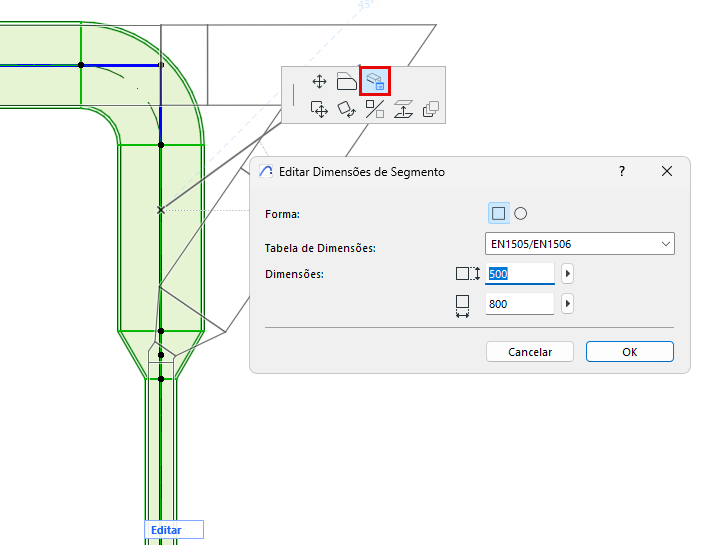

3.Na paleta de contexto, escolha Editar Dimensões do Segmento.

4.Na caixa de diálogo, você pode editar a forma do segmento (apenas dutos); sua Tabela de Dimensões; e as dimensões dos segmentos.

5.Clique em OK para atualizar o segmento no modelo.

As dimensões disponíveis se referem à Tabela de Dimensões selecionada (definida em Opções > Preferências do Projecto > Especificações do Traçado)
