Editar segmento - alinhamento e afastamento

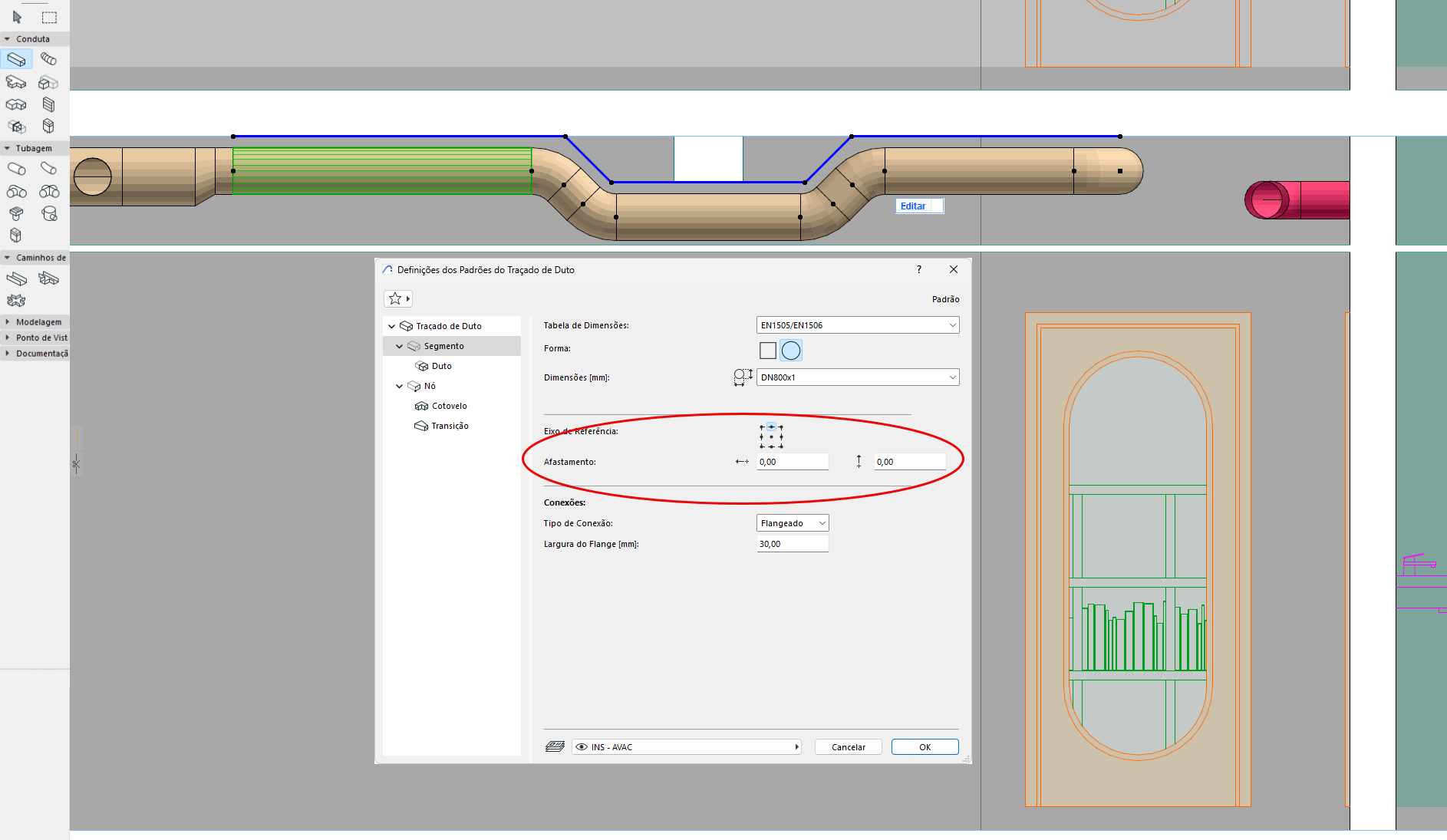

Como padrão, a linha de referência está no eixo dos segmentos dos traçados. Insira um afastamento ou ajuste o alinhamento na caixa de informações ou nas definições do segmento, conforme necessário.

Nota: Para ver a linha de referência nas vistas 2D: ative as Linhas Referência MEP em Visualização > Opções de Visualização na Tela.

Por exemplo, para colocar um duto mais próximo de uma laje, realinhe a linha de referência do traçado com o ponto inferior. Ou defina um afastamento para manter um traçado a uma certa distância de uma parede ou de um teto.

•Definir valores antes ou depois de colocar o traçado

•Personalize o alinhamento ou afastamento de qualquer segmento no modo Editar
