Parâmetros

Exibir os Parâmetros do Item da Biblioteca atual no Editor de Objeto GDL.

Parâmetros de Procura

Insira uma sequência de texto no campo de procura para localizar qualquer parte dessa sequência nas colunas Variável, Nome ou Valor. O cursor vai para a primeira ocorrência encontrada. Use os botões Pesquisar próximo/Pesquisar anterior para ir para instâncias adicionais encontradas.

Atribuindo valores aos conjunto de variáveis da lista de parâmetros, são definidos os atributos de um Objeto GDL específico. Os valores aqui atribuídos serão os valores por padrão da caixa de diálogo Definições de Objeto, quando selecionar uma ferramenta que utilize Objetos GDL. Estes Parâmetros definidos localmente podem, também, ser referenciados pelos diferentes Scripts do Objeto.

Os parâmetros que aparecem a azul são os parâmetros obrigatórios (tais como dimensões A e B) que pertencem ao subtipo do Objeto editado.

Parâmetros adicionais encontram-se disponíveis para utilização na descrição GDL do Objeto. Os valores especificados tornam-se os valores adicionais por padrão, quando abrir a caixa de diálogo de Definições apropriada, a partir da Caixa de Ferramentas.

Os parâmetros opcionais são tipicamente utilizados para definir coisas como o número de painéis das janelas ou das portas, as superfícies de um item, etc.

Crie ou apague parâmetros com os botões Novo e Apagar .

Destaque o parâmetro a ser editado. Nos parâmetros obrigatórios, não pode editar o nome da variável nem o ícone. Nos parâmetros opcionais, você pode editar todos os itens.

Definir Tipos de Parâmetros

Os ícones de Tipo controlam como os valores são interpretados pelo Archicad.

Icon	Nome Parâmetro	Descrição
	Comprimento	Especifica as dimensões físicas do Objeto GDL (e faz as conversões para a unidade que está utilizando.) Deve ser um número positivo.
	Ângulo	Especifica os valores angulares, em graus decimais, para operações GDL, tais como transformações de rotações e definição de arcos.
	Número Real	Especifica valores decimais não-dimensionais, (qualquer número real) para utilizações como a inclusão de um fator de ampliação em um cálculo GDL.
	Inteiro	Especifica números inteiros, valores sem dimensão, para utilizações como a definição do número de componentes idênticos em uma descrição GDL, ou o número de vezes que um ciclo é executado em uma parte de um Script GDL.
	Booleano	Use o valor 1 ou 0. Use-o para ativar ou desativar uma ação ou um item em um objeto GDL. Digite o valor diretamente ou clique na caixa de seleção na extremidade direita da linha do parâmetro.
	Texto	Digite até 255 caracteres de texto na caixa de valor do parâmetro.
	Caneta	Especifica um atributo de caneta como um parâmetro GDL
	Tipo de Linha	Especifica um atributo de tipo de linha como um parâmetro GDL.
	Tipo de Trama	Especifica um atributo de trama como um parâmetro GDL.
	Perfil	Especifica um atributo de perfil como um parâmetro GDL
	superfície	Especifica um atributo de superfície como um parâmetro GDL.
	Material de Construção	Especifica um atributo de Material de Construção como um parâmetro GDL
	Separador	Parâmetro virtual, utilizado para tornar a Lista de Parâmetros mais organizada e fácil de ver.
	Título	Parâmetro virtual, utilizado para tornar a Lista de Parâmetros mais organizada e fácil de ver.
	Dicionário	Parâmetro técnico, usado para armazenar vários dados

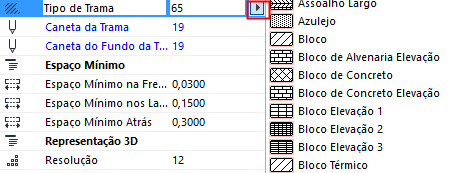

Nota: Para os parâmetros de Superfície, Tipo de Linha, Tipo de Trama: Use a janela pop-up para escolher um atributo correspondente do Archicad.

Nota: dependendo de como define as descrições GDL, os parâmetros utilizados podem afetar tanto os aspetos 2D como 3D do Item da Biblioteca.

Matriz

É possível restringir os valores possíveis de um parâmetro, definindo uma série.

Clique nela para alternar para a matriz e abrir a caixa de diálogo Valores da Matriz na caixa de diálogo.

Formatação de lista para Parâmetros

Selecione um parâmetro e use qualquer um dos ícones de formatação de lista.

•Esconder Parâmetro: Remove o parâmetro do painel Parâmetros na caixa de diálogo Definições do objeto.

•Subordinado: Cria uma hierarquia entre os parâmetros. O parâmetro superior pode ser de qualquer tipo; no entanto, um parâmetro do tipo Título não pode ser subordinado.

•Negrito: Exibe o nome do parâmetro em negrito.

•Único: O parâmetro atual NÃO será transferido, caso transfira os restantes parâmetros deste objeto para outro objeto.

Nota: Ao aplicar um Favorito a um Objeto, os parâmetros “únicos” são aplicados junto com o Favorito - estes não são excluídos.
