MEP Designer 在 Archicad 中引入了全面的 MEP 工作流程。对于建筑师和 MEP 工程师来说，这是设计、协调和协作 MEP 工程的更好方法。
这个功能完全集成到 Archicad 28 中，使建筑师和 MEP 工程师可以通过团队工作在同一平台上轻松协作。MEP Designer 易于学习和使用--其专用工具和对象可自动简化 MEP 设计和编辑。
参见MEP Designer。

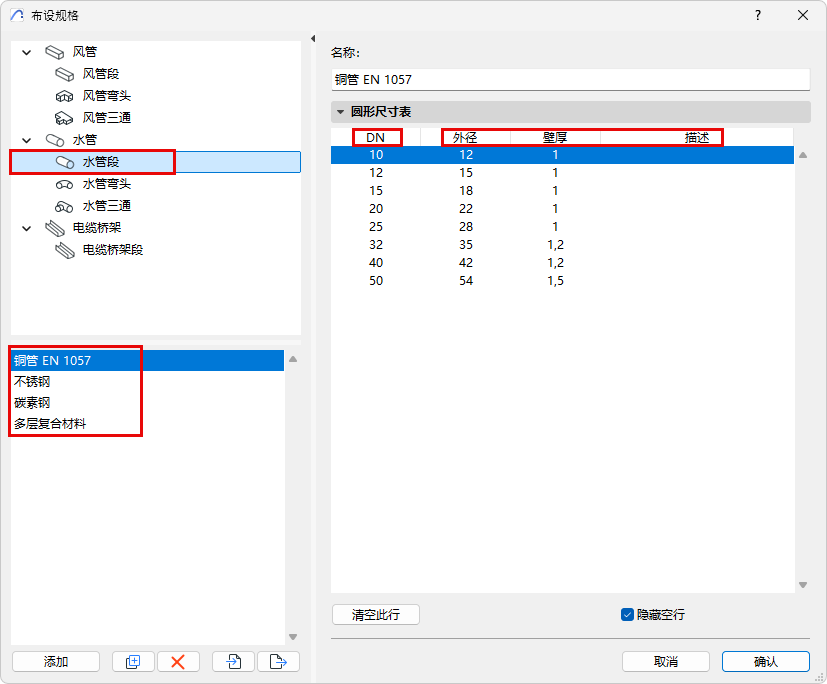

确保有一个标准的 MEP 布设模型和布设规格
确保您的 MEP 模型元素大小与市场上的产品兼容。通过扩展布设规格，可以轻松地按照首选尺寸放置 MEP 元素。

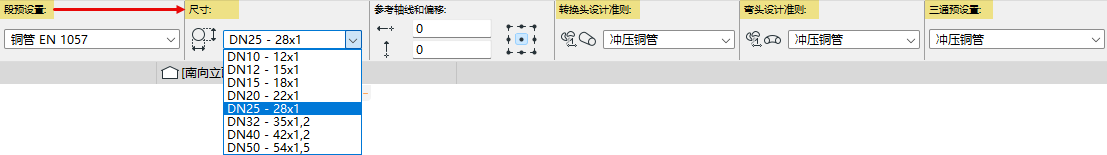

使用预定义的风管和水管参考尺寸数据集，或创建自己的尺寸数据。然后使用与所需 MEP 元素相匹配的尺寸定义分段、肘管和分管的尺寸表。现在，您可以轻松预设各个层级的 MEP 元素。
Archicad 28 中的布设规格（取代布设个性设置）包含
•更多更详细的分割段规格（外径、内径、说明）
•预定义的弯管和分管（T 型元件）的选项设置

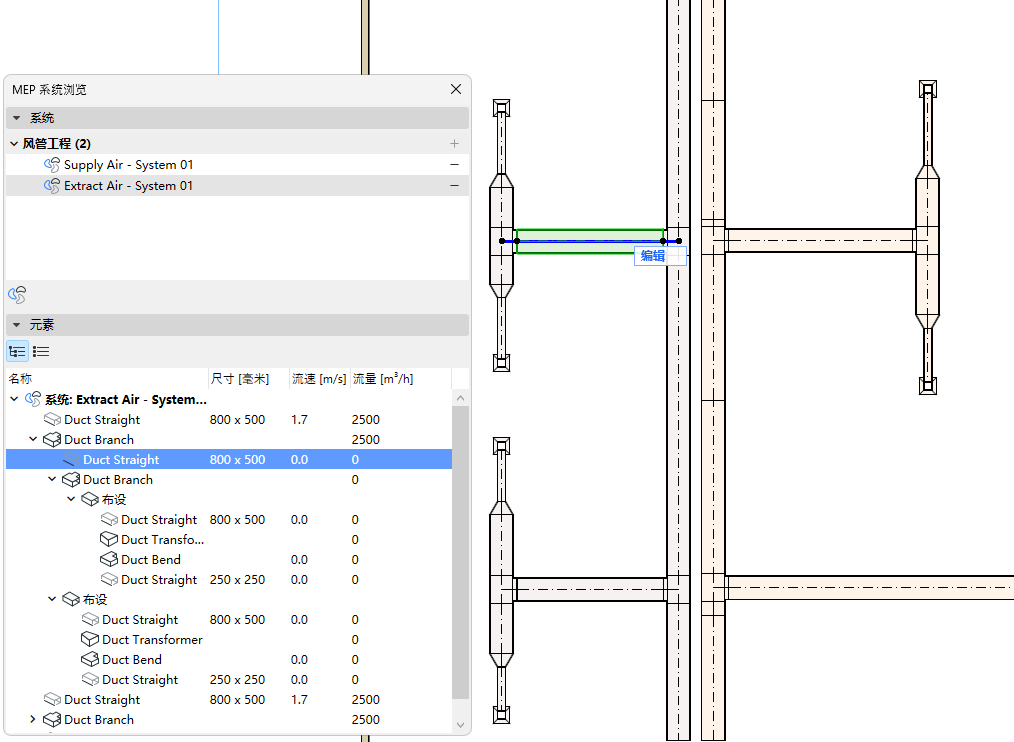

MEP 系统浏览
在早期设计阶段计算和调整预先规划的通风系统大小。监控速度数值，帮助管理排放和能源成本。
•MEP 系统浏览器使用给定的尺寸计算系统中每条布设路线的空气流量和流速
•自动更新的系统对话框提供运行时计算，并以表格形式显示相关计算信息
•易于阅读的分层树形视图，以及可排序的平面列表视图
改进连接，打造可靠的模型
•空气流量的计算需要正确连接布设与其他组件。打开 "洞口 MEP Connections"（视图> 屏幕视图选项），在平面图中标记所有 MEP 连接错误。如此便可以轻松找到并固定连接。
•将布设元素连接到独立 MEP 对象时：布设元素会自动“继承”对象的 MEP 系统和 Connection 类型，从而省去了编辑布设设置的工作。
轻松调整大小

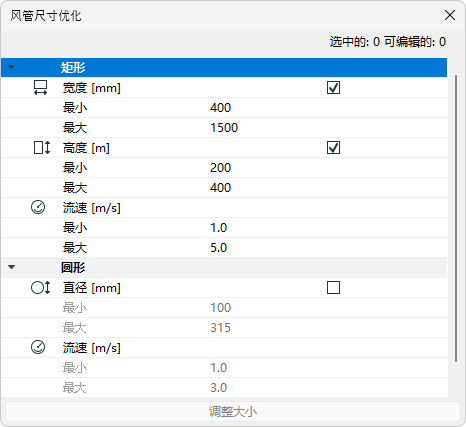

根据用户定义的极限值（如尺寸和速度），利用风管优化器调整布设或整个系统的大小

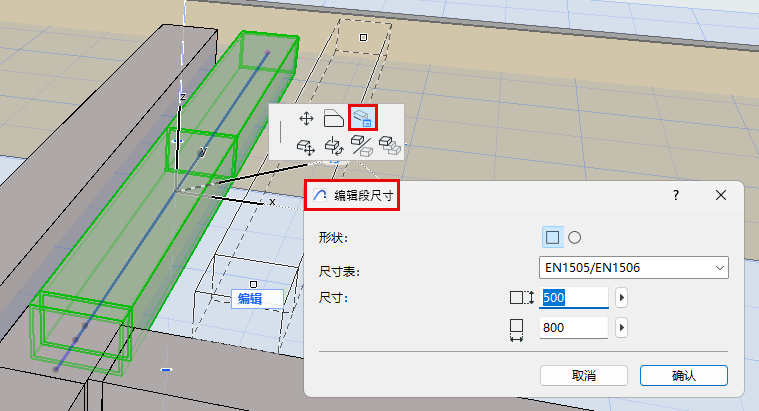

在模型中：选择任意分段以编辑其尺寸（无需编辑模式）

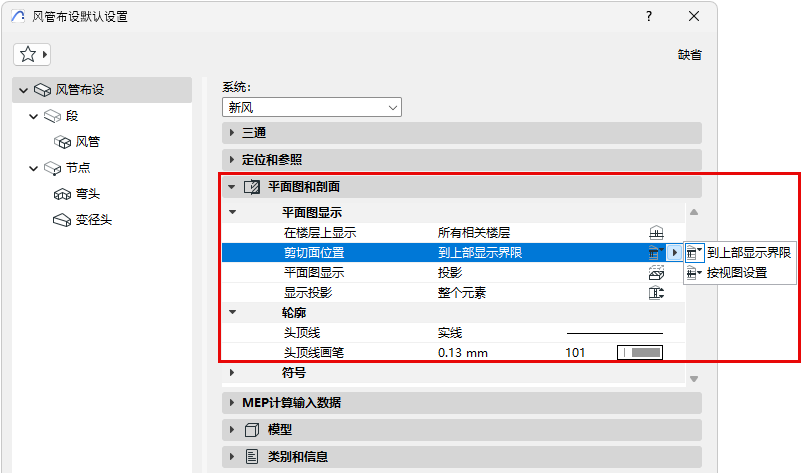

改进的平面图显示
借助新的显示设置，以基于楼层的逻辑方式显示和记录 MEP 布设元素：
在剖面图中建模
更准确、更直观的模型：还可在剖面和立面视图中输入和编辑您的 MEP 系统。

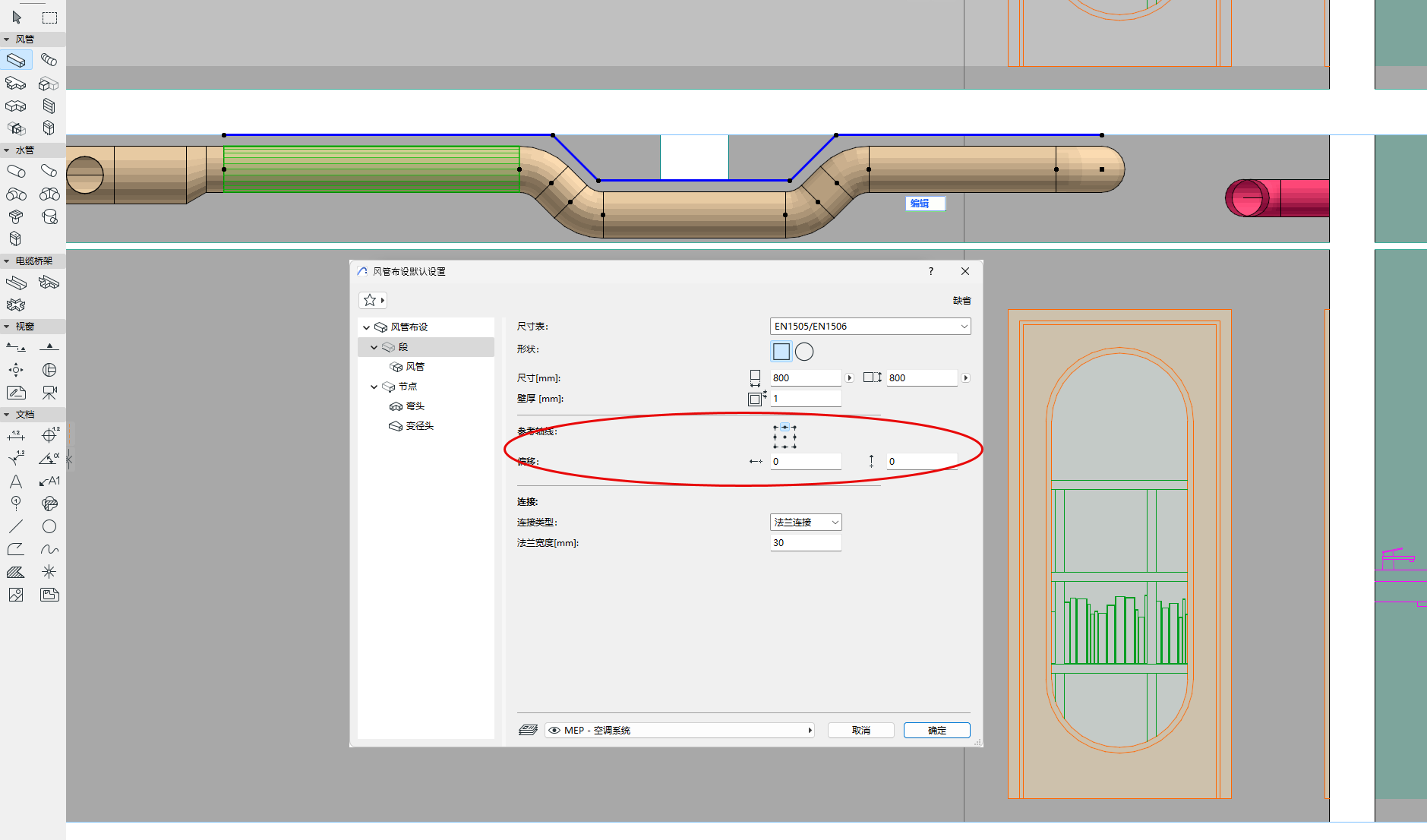

灵活的布设模型：设置精确的对齐/偏移
通过布设分段的可自定义对齐和偏移设置，以精确的几何形状放置到 MEP 布设路线上。
例如，要将风管放置到更靠近板的位置，可将布设参考线重新调整到底点。或者定义偏移量，使布设路线与墙壁或天花板保持一定距离。
•在放置布设路线之前或之后定义值
•在编辑模式下可对齐或偏移任意分段
新的 MEP 对象和工具
进一步扩展您的 MEP 工具包
•歧管对象
•增强的散热器
•风管和水管支架
•柔性水管工具
•支管
