Archicad的“测绘点”可用作通用参考点，这有助于协调不同程序之间的模型。
在一些国家，当定义项目时，使用一个特殊的参考点是一个标准要求。
测绘点还可用于
•对齐XREF原点（在“附加外部参照选项”对话框中）
•对齐热链接模块（在“放置热链接”对话框中）
•对齐导出的IFC模型的IFC场地位置（参见通过以下方式定义IFC模型位置：）
测绘点已集成到Archicad的协调工作流程中，包括BCF，DXF，DWG和IFC，因此现在已可以利用项目本地的测绘点数据。
在团队工作中：如果要编辑测量点，首先保留“位置设置”。
测绘点命令
使用选项> 项目个性设置> 测绘点
显示/隐藏测绘点
点击切换按钮显示“测绘点”。
默认情况下，“测绘点”位于项目原点。
单击并拖动以将其移动。
锁定测量点
使用此功能可以防止意外移动或编辑测绘点。
放大到测绘点
放大到平面图上的测量点。
显示测绘点坐标
在测绘点的右侧显示项目中测量点的坐标。
坐标使用项目的工作单位作为长度标注。
设置位置信息: 参见测绘点符号及位置。

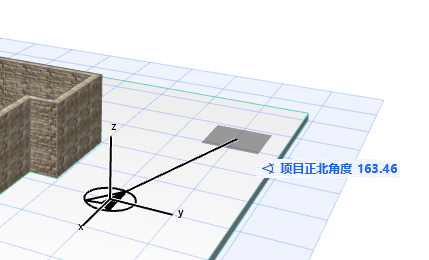

设置项目正北
在平面图或3D窗口中：
1。单击以显示“项目正北方向”图标。
2。移动指针以设置项目正北方向。
相应调整了测绘点的北方向角坐标。
编辑测绘点坐标
执行下列任意操作：
•左键单击“测绘点”并在出现的“跟踪器”中输入坐标
•单击并拖动测绘点
•旋转测绘点（如下）
•使用地点设置(选项> 项目个性设置)

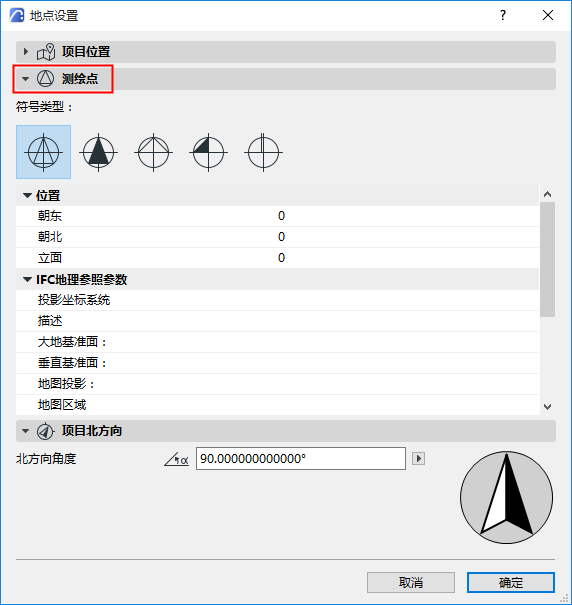

1。转到“地点设置”的“测绘点”面板
•选项 >项目个性设置 > 地点设置
•浏览器中项目名称的索引菜单
2。选择项目测绘点的符号类型
3。设置位置信息. 东向、北向和高程的测量数据都是相对于项目原点来测量得出的数据。
地理配准
这些是IFC数据交换中使用的一组位置数据。它们作为IFC属性导出。不会影响Archicad中的测绘点位置。
–通过IFC 2x3导出：数据会导出为2个新的IFC属性集。
–通过IFC4导出：会创建新的IFC实体：IFC地图转换和IFC投影CRS。
有关更多信息，请参阅IFC地理配准用户指南.
旋转测绘点
在平面图中：
1。将鼠标悬停在测绘点上进行预选。
2。在右键菜单中，单击“旋转测绘点”，然后在屏幕上旋转
您也可以使用常规的编辑 > 旋转命令，或调整“跟踪器”的值。
