线类别

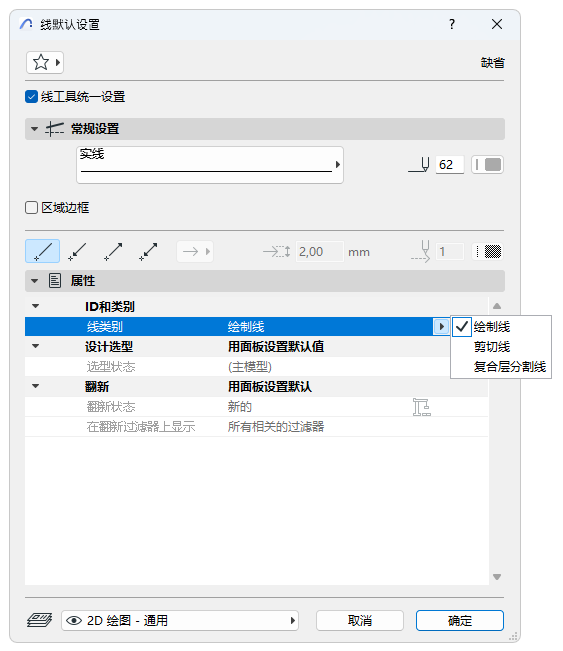

使用线设置的属性面板来分配线类别。

使用线类型并根据它调整线的图形覆盖和导出设置。

Archicad有三种线类别：草图、剪切和表皮分隔符。

在默认情况下：

•所有轮廓线都是“剪切线”

•所有（复合结构的）表皮分割线都是“表皮分割符”

•所有其他线都是“草图”

线类别是有用的

•如果您已经将一个复合墙分解为组成它的线和填充

•如果您在二维窗口或截面类型窗口中手动画线

根据线在平面图中的功能，为其分配类别。这样，即使是手绘线也可以被认为是剪切线或复合层分割线。

如果以DXF/DWG格式保存文件，分配线类别也很有用：DXF/DWG转换设置对话框允许把复合层截面分割线导出到一个独立的自定义图层。
