图例是一种对象类型的元素，可在 Archicad 图库中查找。
使用图例设置面板的四个页面，按自己喜欢的方式设置内容和格式。

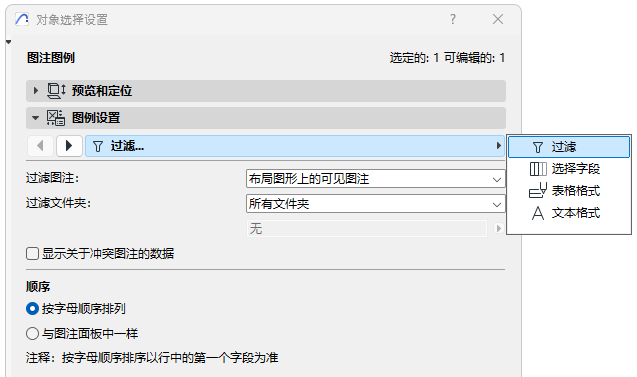

在过滤页面上：
•设置要显示的图注：所有注释，或仅在图纸上可见的图注
•设置应显示哪些文件夹的内容（或选择所有文件夹）
显示有冲突的图注数据
如果图例内容包含有冲突数据的图注（热链接元素可能会出现这种情况）：选中此框可显示关于冲突数据的信息。否则，图例将只显示一个关键字，而不显示任何其他信息。
见热链接中的图注。
规则的顺序
默认情况下，图例中的图注数据按图注面板中的顺序排列
在选择字段页面上：

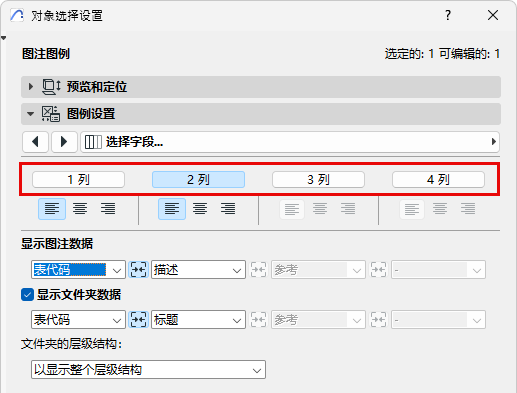

•单击以定义图例中的列数（例如“2列”）
在选择字段页面上：

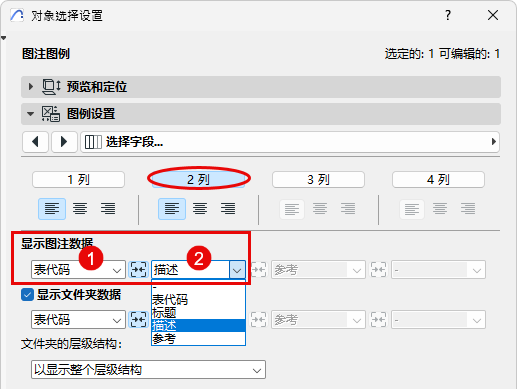

使用弹出菜单设置图例每列中要显示的图注数据。(例如，如果你选择了“2列”，那么你可以在这里选择两个图注数据，例如，第一列中的关键字和第二列中的描述。)
在选择字段页面上：

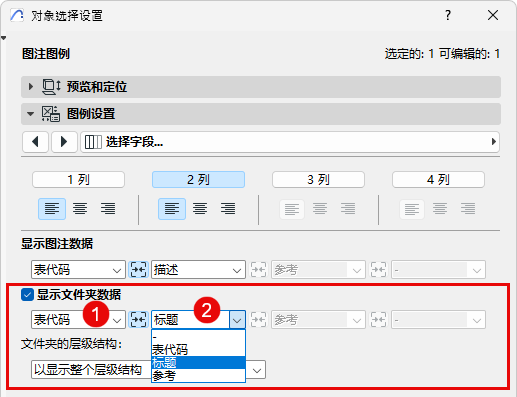

如果需要，检查显示文件夹数据。
然后使用弹出式窗口设置在图例的每一列中显示哪些文件夹数据，例如第一列显示文件夹关键字，第二列显示文件夹标题）。
你可以合并相邻字段的数据和格式。

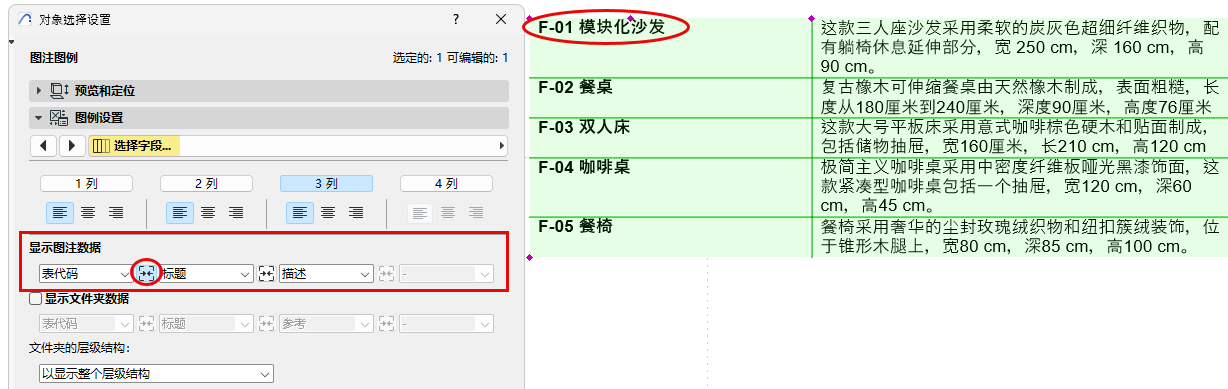

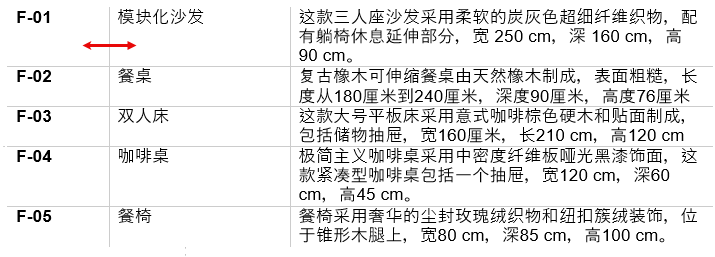

这里可以合并前两个图注字段（关键字和标题）：
在选择字段页面，单击两个字段之间的合并按钮。
注意：一个合并的字段将使用为第一列设置的对齐方式。例如，合并后的关键字+标题字段使用为第1列定义的对齐方式（这里是左对齐）。

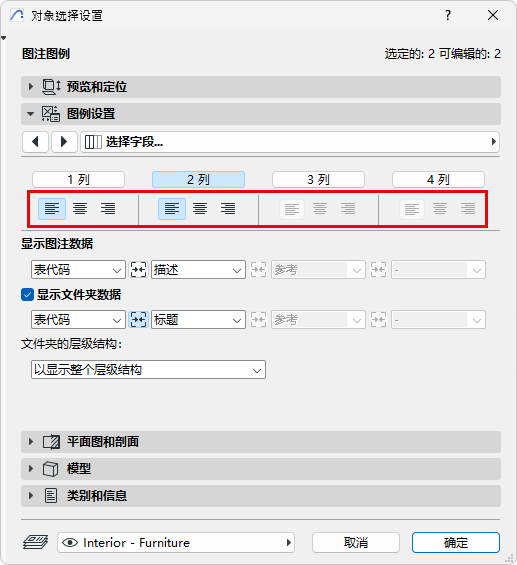

为图例的每一列设置首选文本对齐方式（左对齐、中心对齐、右对齐）。
整列的对齐方式将保持一致。
在表格格式页面上：

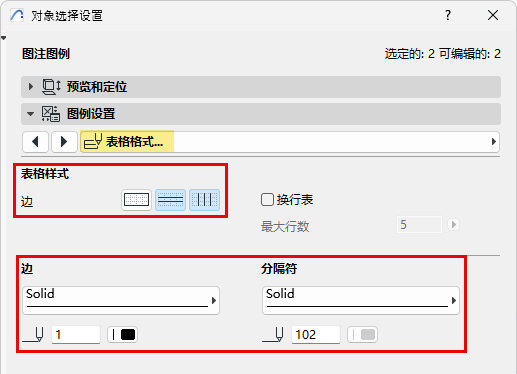

使用边框控件添加边框线和分隔线。（点击图标以打开或关闭它们）
您可以为边框线和分隔线设置不同的线型和颜色。
如果图例太长，可以选择自动换行以水平格式显示文本。
在表格格式页面上：

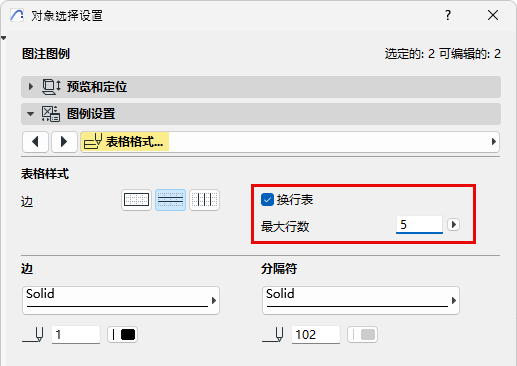

选中自动换行，并输入行编号（最大行数）。图例表将在该行之后中断。
就文本换行而言，“行”指的是数据项的行（文件夹标题、图注数据等）——而不是单一文本行。

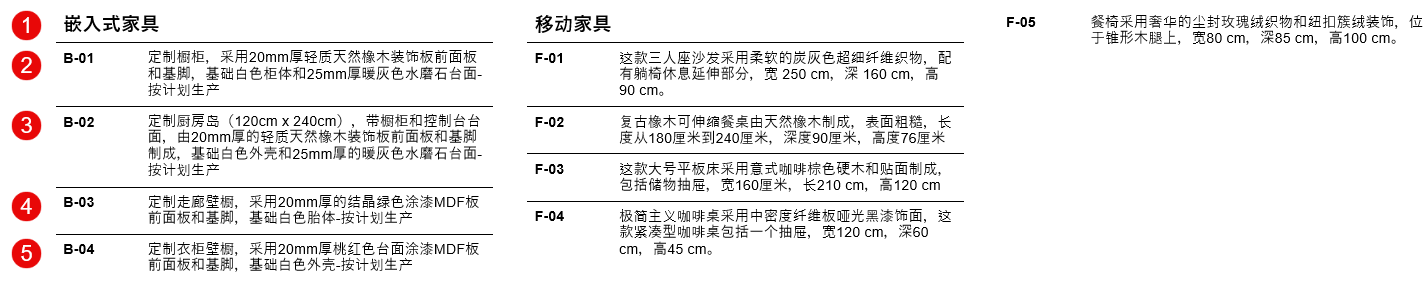

这里，图例在 5 行后中断。
注意：如果定义的行中断会在底部留下一个“孤立的”文件夹标题，那么该文件夹标题将跳到下一部分的顶部。

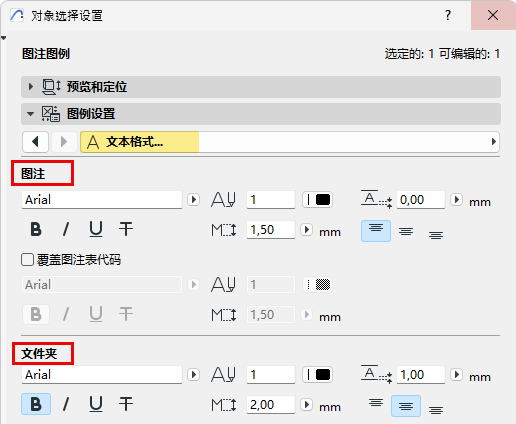

在文本格式页面上：

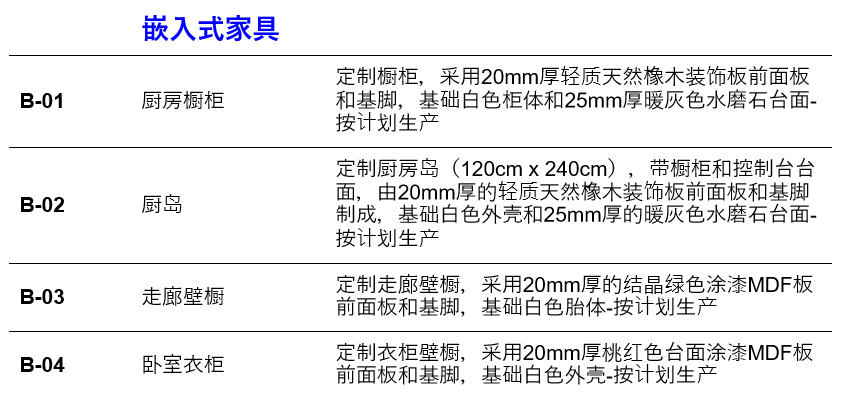

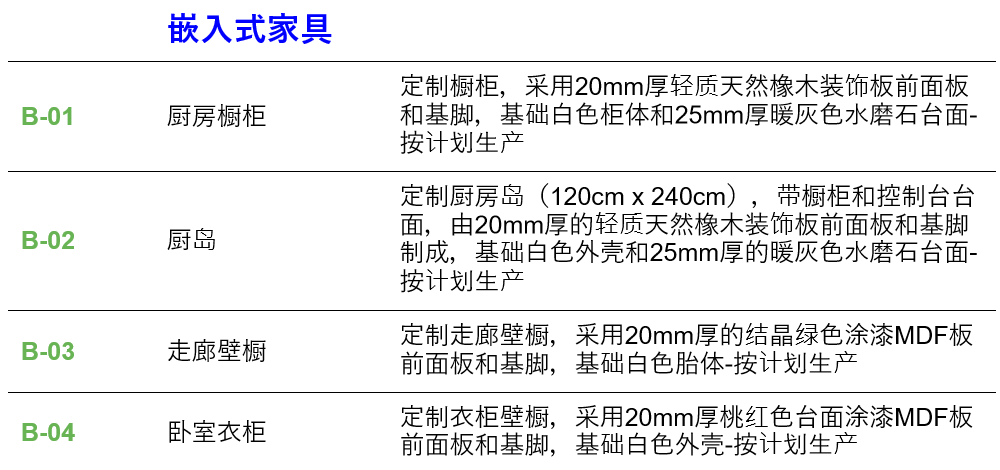

根据需要使用控件分别格式化图注文本和文件夹标题。

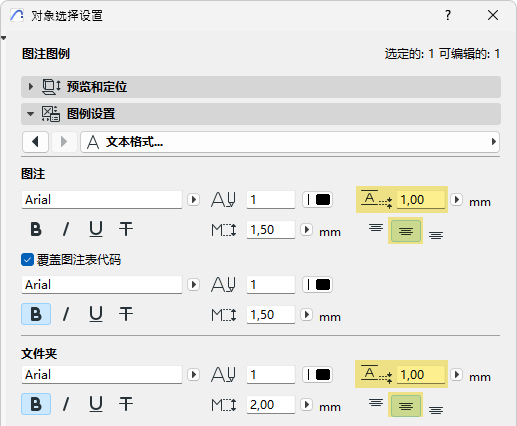

您可以将图注和文件夹文本从图例框架中偏移，并设置它们的文本对齐方式（顶部、中心对齐、底部对齐），如图所示：

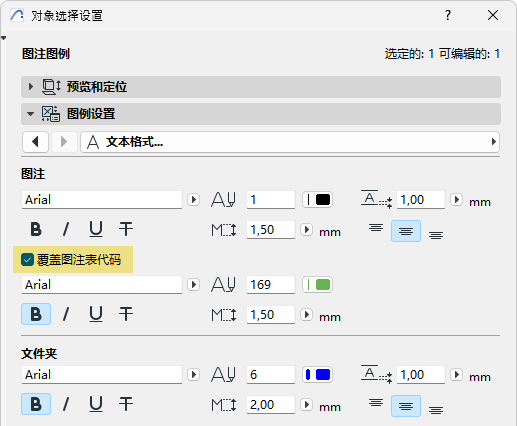

对于“关键字”文本，可以应用单独的格式覆盖。
