通过选项> 项目个性设置> 布设规格或从 MEP Designer 工具条打开。
使用布设规范定义
•风管和水管的参考集（例如DN值）
•基于相应参考设置的每种 MEP 元件类型（段、弯头、分支、过渡）的尺寸表（预设）
一旦基于参考值定义了尺寸预设，就可以轻松创建始终符合所需尺寸的MEP布设元素。
注意：电缆桥架没有参考设置，但可以为电缆桥架定义尺寸表。

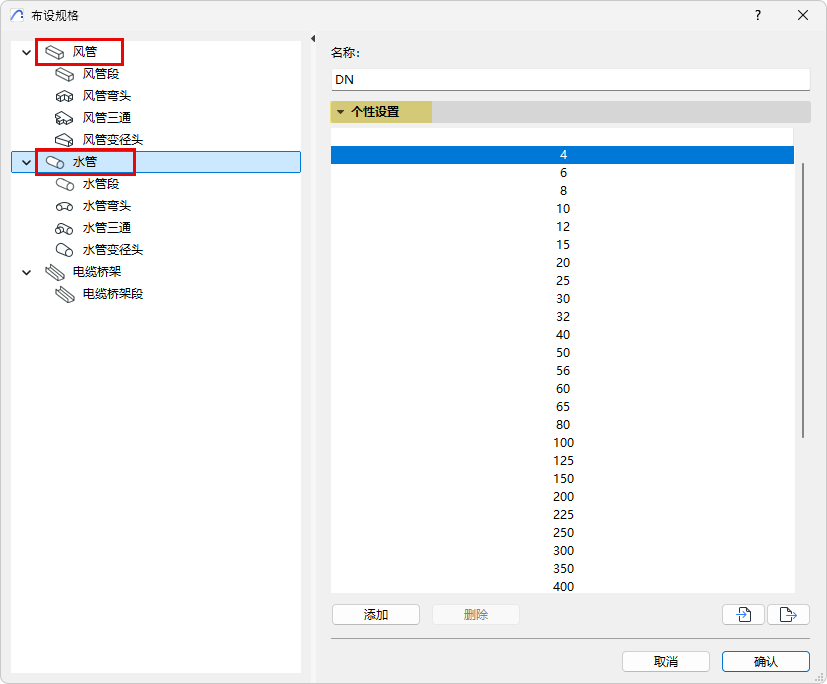

创建风管和水管参考集
•根据需要，编辑参考集的名称
•使用添加或删除按钮编辑参考集中的值列表
•以 xml 文件形式导入或导出参考设置（以便在其他项目中使用它们）

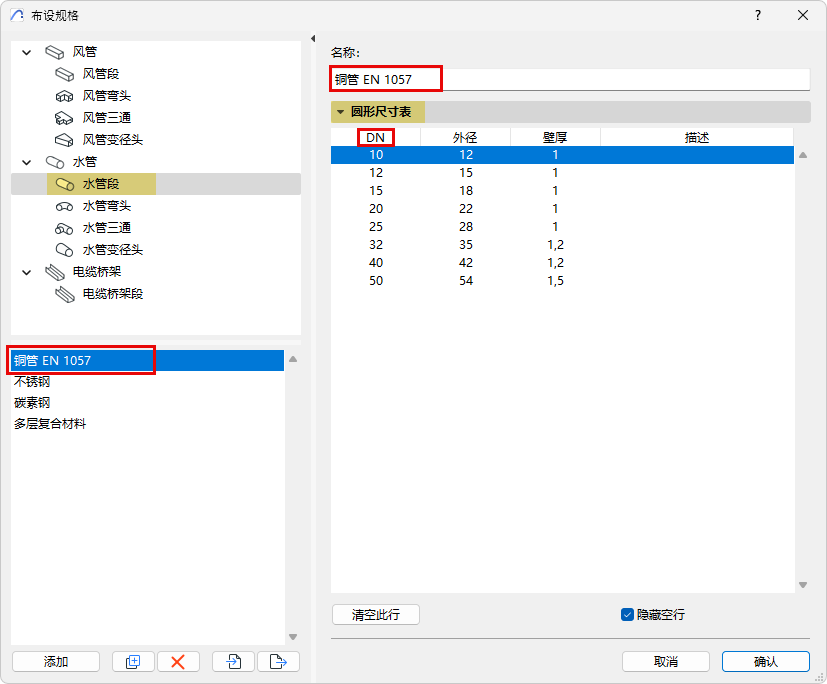

设置管段、弯头、三通、变径头的尺寸表
在布设规范中，选择一种MEP元素类型。在这里，您可以创建或编辑其预设的尺寸表。
•列出的项目（例如DN项目）来自参考集。
•根据需要为每个项目设置所需的尺寸值。
•MEP元素类型可以有多个预设尺寸表——单击“添加”或“复制”以创建其他表格。
•如果您不使用某个项目，某些行可以保持为空。选中“隐藏空行”，只显示使用过的项。
设定分管尺寸
分支尺寸包含多个部件。您可以设置以下尺寸类型：

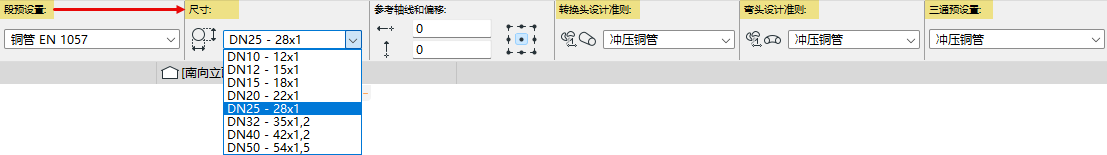

为MEP布设选择尺寸预设
从信息框中，为MEP布设的部件选择预设（尺寸表）：段、弯头、三通和变径头。
•对于布设段，选择段预设
•对于布设段：也可选择 DN 尺寸。弯管和分管的布设也将使用其各自预设中的相同DN值。
•对于弯头和变径头元素，请在 "设计标准 "下选择预设值
•对于分管元素，从“分管预设”中选择预设。
使用导入和导出按钮，通过xml文件共享一个或多个所选元素类型的尺寸表。
在导出时，您可以选择要导出的表格：
