以图形方式编辑布设

对于任何选定的布设元素:点击一个边、节点或参考线来访问弹出式小面板。

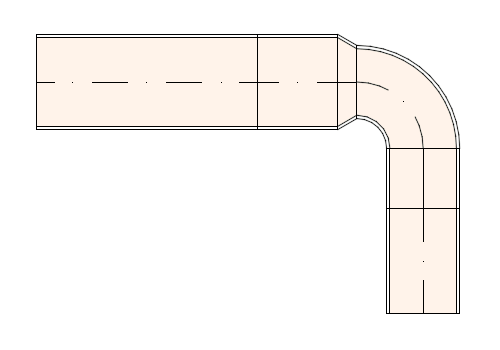

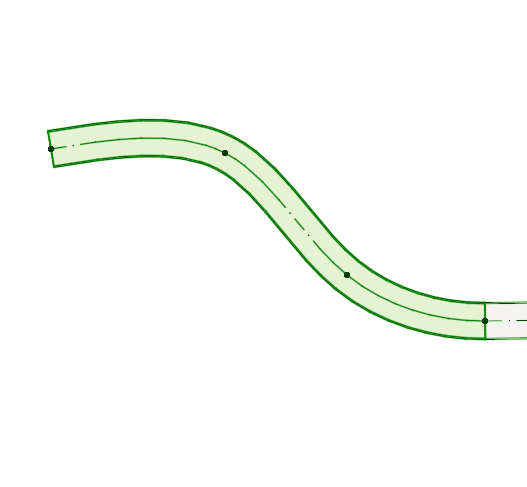

插入新节点

InsertNode.gif    FlexNewNode.gif

在参考线中:

1。选择插入新节点

2。拖动以创建一个新的节点,并改变布设形状。

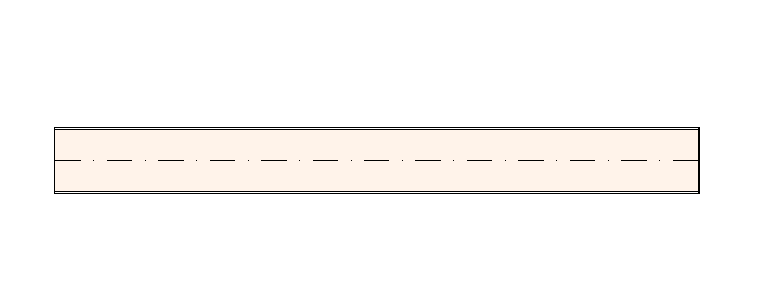

移动节点

MEPMoveNode.gif   FlexMoveNode.gif

可用于两个相邻直线段之间的节点。

拖移连接节点,或者在追踪器中输入值。管段长度将发生变化。

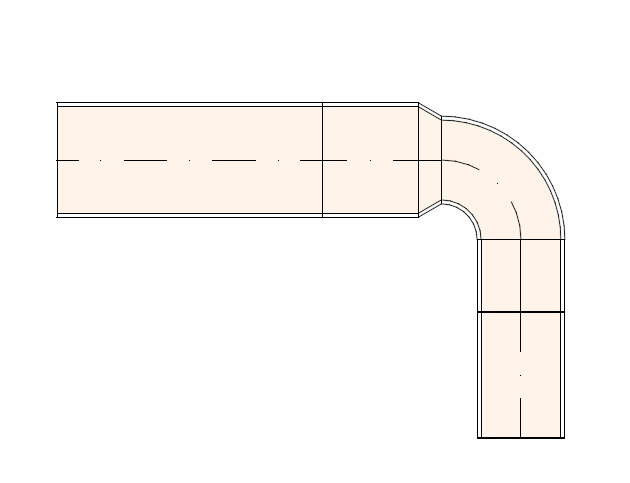

提升布设(平面图)


输入布设的提升值。

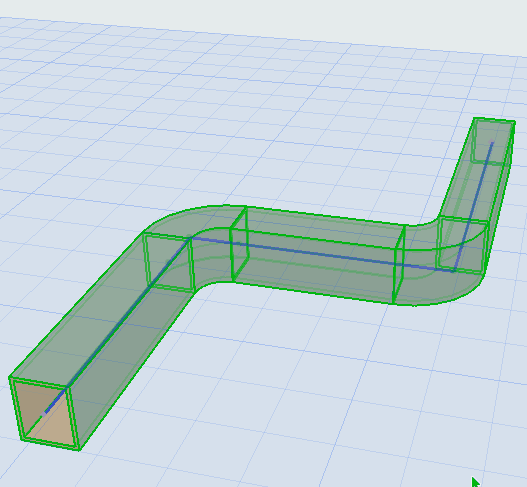

提升布设 (3D)


使用拖动命令来改变Z轴上的布设标高。

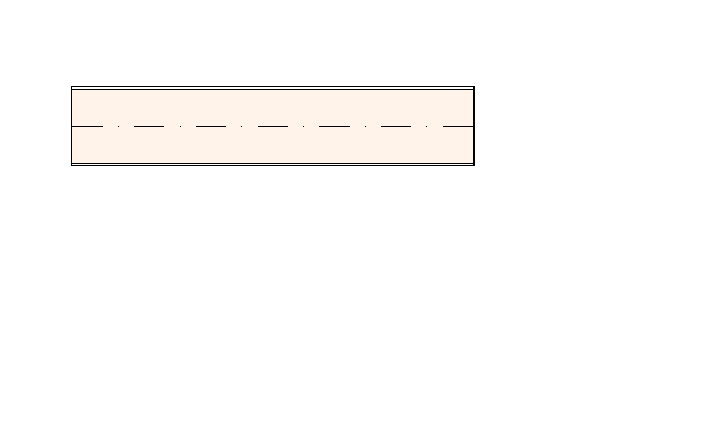

继续布设


该选项位于未连接的直线段的末端。

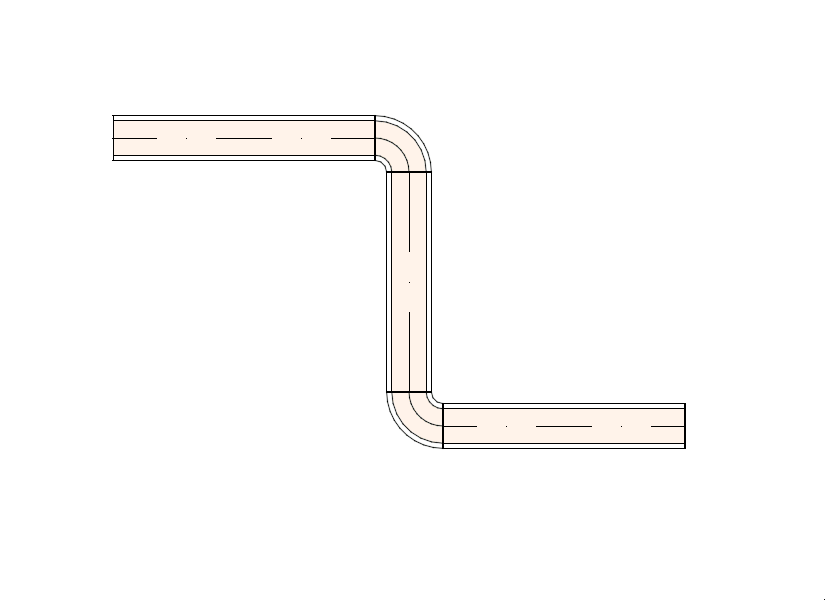

偏移段


1。选择元素。

2。点击参考线。

3。从弹出小面板上选择 "偏移段 "来移动它。

注意:不适用于与三通相连的布设路径。

注意:您还可通过弹出式小面板进行一些编辑任务:参见使用弹出式小面板编辑分段直径

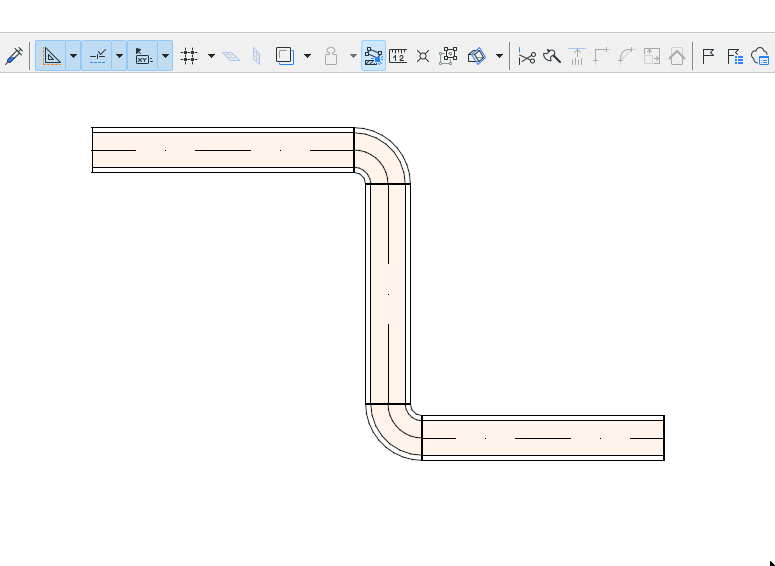

拆分 MEP 布设路径


1。选择要分割的布设路径。

2。选择编辑 > 重塑 > 分割 命令,或在工具栏中选择斧头图标。

3。画一条临时分割线。

注意:在3D窗口中,一个红色分割平面作为反馈显示。

4。使用眼球光标单击分割线/圆弧的任一侧。

5。点击那一侧的元素将保持选定状态,而在另外一侧的元素被取消选定。
