合并DXF-DWG

1。使用文件 > 互操作性 > 合并, 再选择从哪里浏览文件。或者从文件，或者从BIMcloud。

2。在合并文件对话框中，浏览所需的 DXF 或 DWG 文件。

3。点击打开。

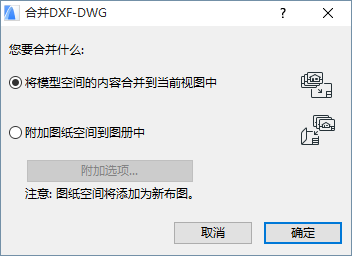

4。合并DXF-DWG对话框出现。您有两种选择：

•将模型空间的内容合并到当前视图中：选择此项将 DXF-DWG 文件的“模型空间”部分合并到 Archicad 项目中。将生成 DXF-DWG 模型空间中 AutoCAD 元素的俯视图并放置为 Archicad 2D 元素。

在出现的对话框中进一步设置选项：合并DXF-DWG模型空间对话框.

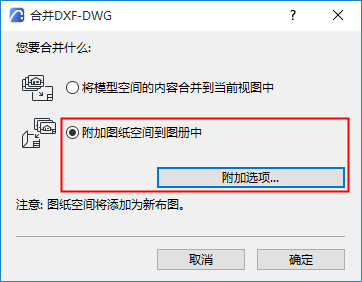

•附加图纸空间到图册中：选择此选项可附加合并到 Archicad 图册的 DXF-DWG 文件的图纸空间。

–“图纸空间”定义将转换为 Archicad 布图。

–如果 DXF-DWG 图形包含 Archicad 中尚不可用的图纸空间尺寸定义，则将创建新的主布图。

–DXF-DWG 视点内容将转换为图形并放置在布图上。这些图形不可编辑；它们将以“嵌入”状态出现在 Archicad 图形管理器中。

–在图纸空间中绘制的元素将被转换为 Archicad 元素并直接放置在布图上。

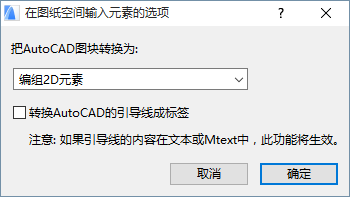

点击附加选项进一步设置：

把AutoCAD图块转换为：

选择一个选项：

•2D元素

•编组2D元素

•图库部件

转换AutoCAD的引线成标签：选中此复选框，在合并过程中执行此转换。

如果不选择此复选框，AutoCAD引线将转换为简单的Archicad 2D元素。

注意：在自定义功能>打开插件区域的“转换设置对话框”中，此复选框同样可用。参见自定义功能(DXF/DWG转换设置)。
