参数

在GDL对象编辑器中显示当前图库部件的参数。

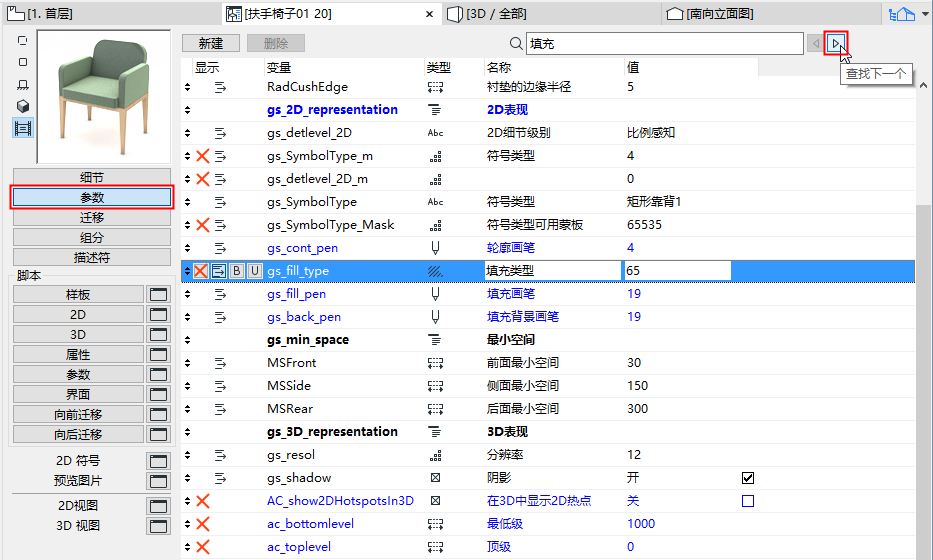

搜索参数

在搜索字段中输入文本串来定位变量，名称或数值列字符串的任一部分。光标跳到第一个找到的实例。使用查找下一个/查找上一个按钮来跳到其他可找到的实例。


分配值到参数列表内的变量集，可以定义特定GDL对象的属性。当您选择一个使用GDL 对象的工具时，在这里分配的值将是在设置对话框中找到的默认值。这些在本地定义的参数也可以通过对象的不同脚本来调用。

以蓝色出现的参数是属于被编辑对象子类的必要参数。

可选参数可以在对象的GDL描述中加以应用。当您从工具箱打开适当的设置对话框的时候，为它们指定的值将变为显示的默认附加值。

可选参数的常用来定义比如门窗面板数目以及一个部件的常用表面等。

使用新建和删除按钮创建或删除参数。

突出显示要编辑的参数。对于必须出现的参数，您不能编辑变量名或者类型图标。对于可选参数您可以编辑所有参数。

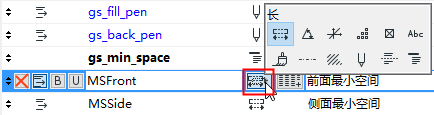

设置参数类型

图标控制数值将被Archicad如何解释。


图标

参数名称

描述


长度：

指定GDL对象的物理尺寸（并使它转换成正在使用的单位）， 必须是一个正数。


角度

为旋转转换和定义弧线之类的GDL操作指定小数度数表示的角度值。


实数

为在GDL计算中包括一个放大因子之类的应用，指定小数表示的非量纲值。


整数

为在一个GDL描述中定义不同组分数目，或定义通过GDL脚本的一部分进行循环的次数之类的应用指定整数，无量纲值。


布尔

使用值1或0。使用它可以激活或停用GDL对象中的操作或项。直接输入值，或点击参数行右侧的复选框。


文本

在参数值框中输入最多 255 个文本字符。


画笔

将画笔属性指定为GDL参数


线型：

将线型属性指定为GDL参数。


填充类型

将填充属性指定为GDL参数。


截面

将截面属性指定为 GDL 参数


表面

将表面属性指定为GDL参数


建筑材料

指定建筑材料属性作为GDL参数


分割符

虚拟参数，让“参数列表”更有组织性，更易于查看。


标题

虚拟参数，让“参数列表”更有组织性，更易于查看。


目录

技术参数，用于存储多个数据

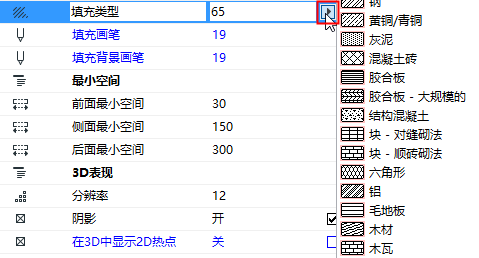

注意：对于表面、线类型、填充类型参数：使用弹出窗口选择相应的Archicad属性。


注意：依据您书写您GDL描述的不同，您使用的参数可以影响图库部件的2D和3D外观。

数组


通过定义一个序列，您可以限制一个参数的可能值。

点击切换到数组，并打开数组值对话框。

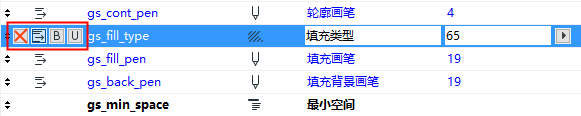

参数的列表格式化

选择一个参数，然后选用列表格式化图标。


•隐藏参数：从对象设置对话框的参数面板中删除参数。

•隶属关系：为参数创建一个层次结构。高级参数可以是任何类型；但标题类型参数不能是次级的。

•加粗：用粗体字显示参数名称。

•唯一：将此对象其余的参数传递到另一个对象时将不传递当前参数。

注意：在应用收藏夹至对象时，“唯一”参数会与收藏夹一同被应用，不会被排除在外。
