图纸管理器列出了您在项目中放置的所有图纸（布图图册和模型视图），包括引用外部项目的图纸以及外部图纸（如PDF文件）。
使用图纸管理器命令检查已放置图纸的状态，修改其更新类型，重建、修复或更改链接。

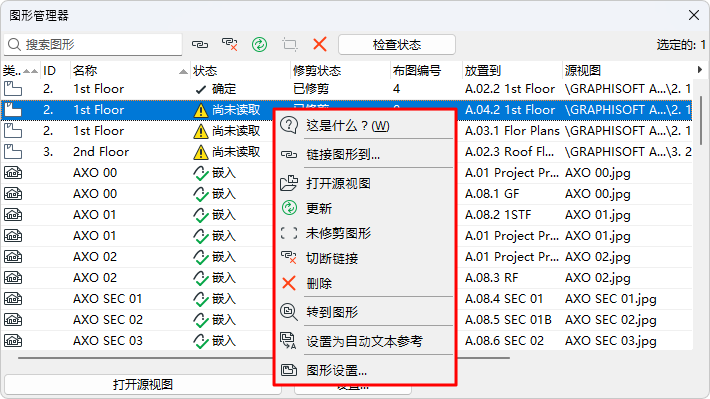

右键菜单命令同样适用于列表中的任何选定图纸。
不能直接在图形管理器中编辑所选图形的参数。要编辑图形参数，使用图形设置。
还可以通过操作中心检查图纸并访问图纸管理器。（文件>信息>操作中心）。
执行以下一种操作：
•选择文件>外部内容>图形管理器
•从浏览器/管理器左上角的弹出菜单中，点击图形管理器图标：
•选择视窗>面板>图形管理器
如果活动窗口包含图纸，它将加粗显示在图纸管理器中。
•各图纸的默认信息：类型、ID、名称、状态、裁切状态、布图（放置到）、源视图、路径

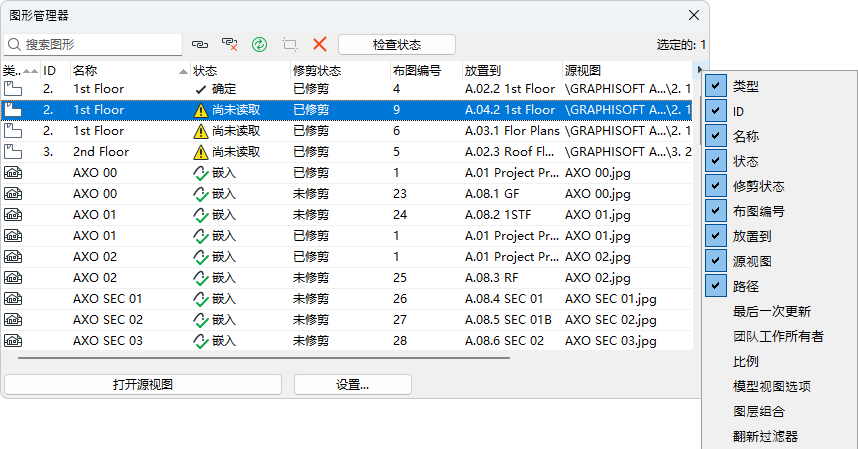

•打开/关闭列：右键单击任何列标题，或单击列表右端的黑色箭头查看可用列的列表
•通过单击列标题对列进行排序
•次要排序：点击第二列的标题将进一步在第一次排序所获得的层次内进行排序。
•图形调整列宽度
•类型：指示图纸的源类型（例如平面图视图或PDF文件）。
•ID：显示图形ID。
•名称：显示图形名称。
•状态：见下面的图纸更新状态。
•放置到：布图的名称或放置图纸的模型视图。
•源视图：浏览器项目图中显示的源视图。如果图形源不是Archicad视图，此列则显示源文件名以及（在多页PDF文档源的情况中）创建图形的页数。
注意：如果图形源是DWG图纸空间，此字段也将指示视点编号。
•路径：图纸源视图的位置（例如，内部或其文件路径）。
对于选定的图纸：
•确定：图形被更新。
•修改：源已被修改。点击更新按钮以更新图形。
•丢失的：找不到链接图形源。
•无法访问：您没有权限访问此源文件，因为您或者正在使用Archicad的演示版本，或者没有团队工作保护钥匙；或者您没有权限访问此源文件。
•将被更新：包括在图形集中的图形的临时状态要被更新，但更新过程尚不影响此图形。
•更新：当前正在更新的图形暂时状态。
•嵌入。该图纸的链接已损坏，无法更新。（图纸管理器显示其以前的源视图仅供参考。）
•需要检测：Archicad的自动后台快速检查功能不能最后确定图形是否需要更新。如果出现此状态，可执行以下任一操作：
–点击检查状态按钮以查看图形是确定的还是修改的。在后者的情况中，如果图形的更新方法是手动的，可以决定更新与否 （设置为自动更新的图形将在激活它的布图或窗口的同时被更新）。
–点击升级

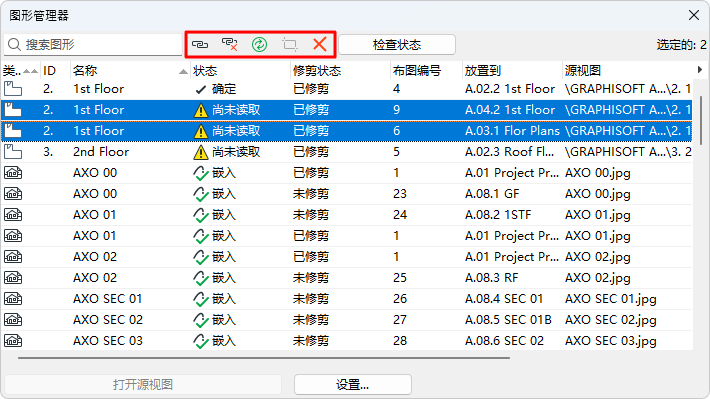

左上角的命令（图标）适用于列表中选择的图纸。所选适用的命令也可从选定图形的右键菜单中找到。

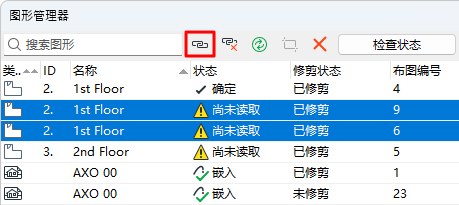

链接 所选图形到一个外部源或内部视图。

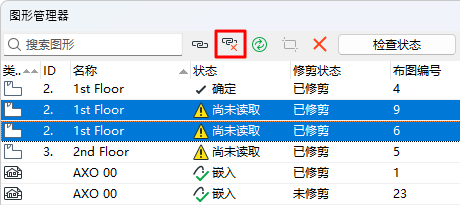

断开选中的图纸链接。图纸现已嵌入项目。除非再次与某个源链接，否则无法更新。

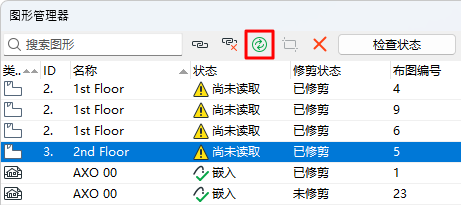

点击更新图形。
按边框修剪图形
对于手动调整过边框大小且未裁切过的选定图纸：
该命令可裁切图纸不可见部分的内容。
参见图框。

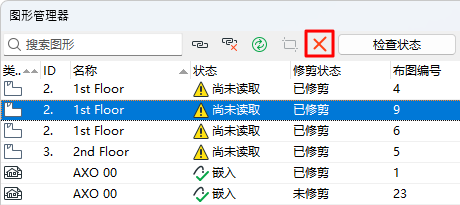

点击此按钮以在确认警告信息后删除所选图形。
注意：只有当包括图形的窗口在删除图形时处于活动状态，删除图形才不可撤销。
若图纸的状态显示“需要检查”，则检查所选图纸的更新状态。

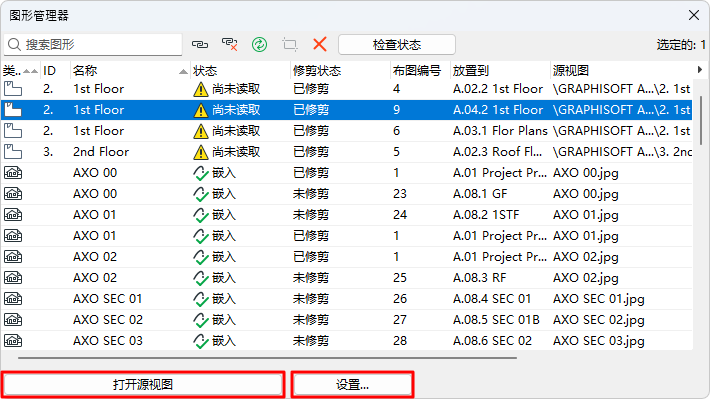

打开所选图纸的源视图。（当图形存在一个外部资源时此按钮为灰色）。
打开选定的图纸设置对话框。
注意：要同时为多个图纸指定参数（例如，对布图图册中的所有图纸指定统一的画笔集），请在图纸管理器中选择图纸，然后单击设置。您修改的任何设置都将应用于所有选定的图纸（其他图纸设置将原样应用于各图纸）。
