TZB Designer přináší do Archicadu komplexní pracovní postup v oblasti TZB. Je to lepší způsob navrhování, koordinace a spolupráce na TZB projektech - pro architekty i projektanty TZB.
Díky plné integraci do Archicadu 28 mohou architekti a projektanti TZB snadno spolupracovat na stejné platformě přes Teamwork. TZB Designer se snadno učí a používá - díky specializovaným nástrojům a objektům, které automatizují a zjednodušují navrhování a úpravy TZB systémů.
Viz TZB Modelář.
Návrh standardního TZB modelu se specifikacemi tras

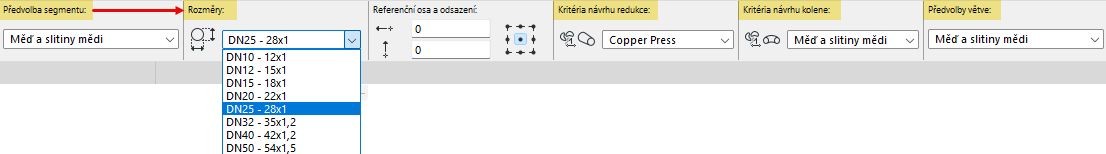

Ověřte si, zda jsou rozměry prvků TZB modelu kompatibilní s produkty dostupnými na trhu. Díky rozšířeným specifikacím tras je snadné umístit TZB prvky v preferovaných velikostech.

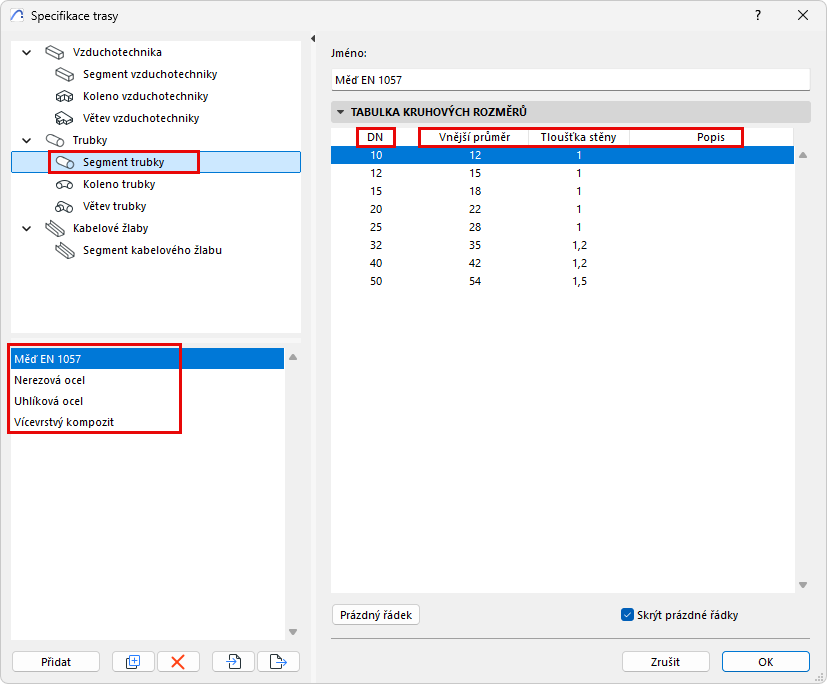

Použijte přednastavenou referenční sadu rozměrů potrubí nebo si vytvořte vlastní. Poté definujte tabulky rozměrů pro segmenty, kolena a odbočky na základě hodnot, které odpovídají používaným TZB prvkům. Předvolby máte vždy na dosah ruky, a to na všech úrovních TZB prvků.
Specifikace trasy v Archicadu 28 (nahrazující Předvolby trasy) zahrnují
•Podrobnější specifikace segmentů (průměr DN, vnitřní průměr, popis)
•Možnosti nastavení předdefinovaných zatáček a odboček (T-kusů)
Prohlížeč TZB systémů
Výpočet a změna velikosti předem naplánovaných ventilačních systémů v raných fázích návrhu. Sledování hodnot rychlosti pomáhá řídit emise hluku a udržovat nízké náklady na energie.

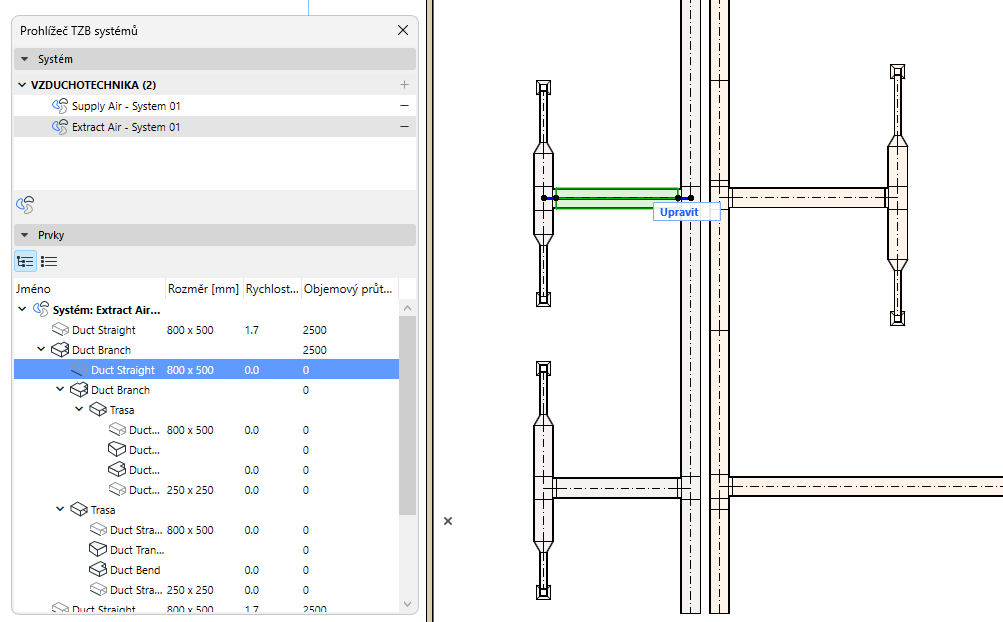

•Prohlížeč TZB systémů vypočítá objemový průtok a rychlost vzduchu na každé trase v systému na základě zadaných rozměrů
•Automaticky aktualizovaný systémový dialog poskytuje aktuální výpočty a zobrazuje příslušné výpočtové informace v tabulce
•Přehledný hierarchický strom a filtrovatelné jednoduché seznamy
Spolehlivé modely díky vylepšeným připojením
•Výpočet objemového průtoku vzduchu vyžaduje správné propojení mezi trasami a ostatními komponenty. Pomocí volby "Neuzavřená TZB napojení" (Zobrazení > Volby zobrazení) v půdorysu zobrazíte všechna chybná napojení. Můžete je tak snadno najít a opravit.
•Když připojíte prvek trasy k samostatnému TZB prvku: prvek trasy automaticky "zdědí" typ TZB systému a typ připojení, takže nemusíte upravovat nastavení trasy.
Snadná změna rozměrů

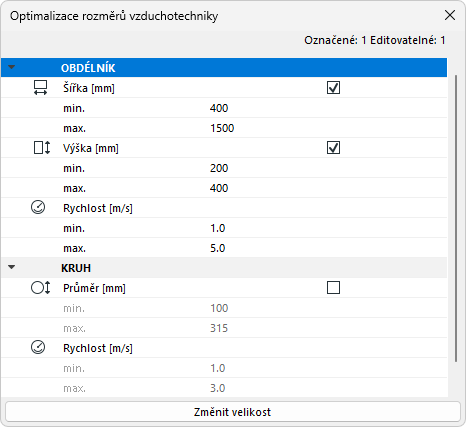

Změna velikosti tras nebo celých systémů pomocí nástroje pro optimalizaci VZT - na základě uživatelem definovaných limitních rozměrů nebo rychlosti

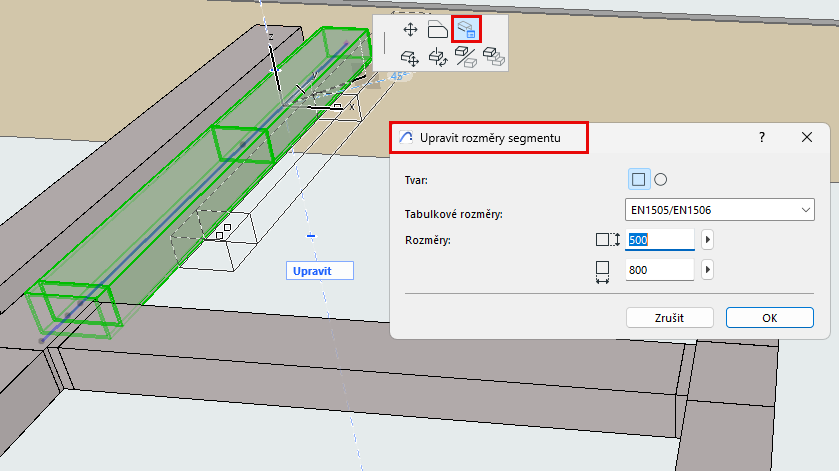

V modelu: vyberte libovolný segment a upravte jeho rozměry (není nutný režim úprav)
Vylepšené zobrazení půdorysu

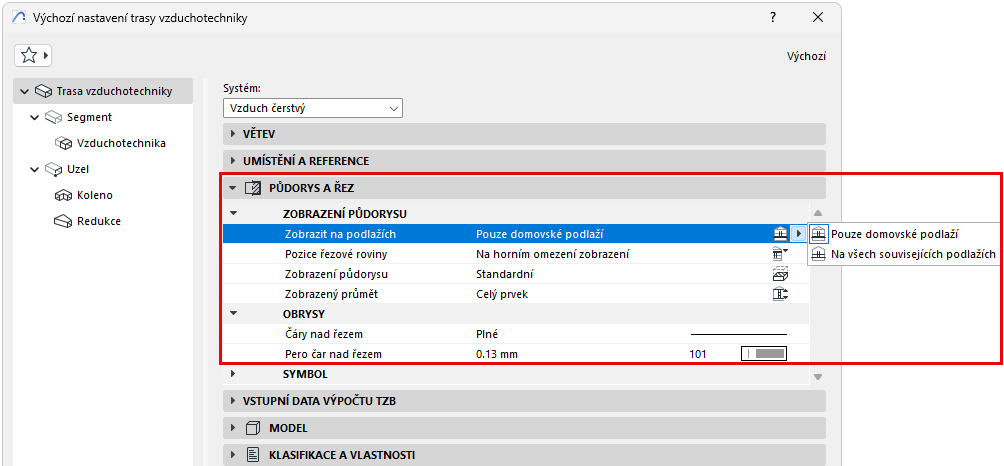

Logické zobrazení a dokumentace prvků TZB tras reflektující podlaží díky novému nastavení zobrazení:
Modelování v řezech
Přesnější a intuitivnější modelování: zadávejte a upravujte TZB systémy také v řezech a pohledech.
Flexibilní modelování trasy: nastavte přesné zarovnání/odsazení
Vytvořte TZB trasu přesně díky přizpůsobitelnému nastavení zarovnání a posunu segmentů trasy.
Chcete-li například umístit potrubí blíže k desce, nastavte referenční čáru trasy na spodní bod. Nebo můžete definovat odsazení, takže bude trasa vytvořená v určité vzdálenosti od stěny nebo stropu.
•Zadávejte hodnoty před i po zadávání trasy
•Upravte zarovnání nebo posun libovolného segmentu v režimu úprav
Nové objekty a TZB nástroje
Další rozšíření sady TZB nástrojů
•Objekty rozdělovačů
•Vylepšené radiátory
•Podpory potrubí a trubek
•Nástroj Ohebný dílec trubek
•Napojení
