Některé funkce Archicadu nejprve potřebují specifikovat skupinu prvků na základě kritérií, pak až je funkce spuštěna:
•Najít a vybrat
•Pravidla grafických stylů
•Detekce kolizí
•Rezervace prvků na základě kritérií (Teamwork)
•Interaktivní tabulky
Kritéria můžete nastavit ručně nebo si vybrat ze seznamu uložených sad kritérií. (Viz: Přednastavené sady kritérií)
V této části je popsáno ruční vytvoření sady kritérií.
Nastavení kritérií je téměř stejné pro všechna čtyři okna (Najít a vybrat, Pravidla grafických stylů, Detekce kolizí, Rezervace prvků podle kritérií).
Definice dalších kritérií: Parametry a vlastnosti

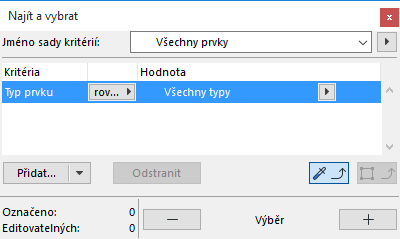

1.V sloupci Kritéria je vždy na prvním řádku Typ prvku. Kliknutím proveďte výběr.

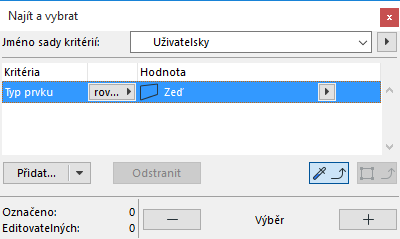

2.Ve slopci Hodnota vyberte hodnotu typu prvku z nabídky (např. Zeď).
Můžete přidat jeden nebo další Typ prvku:

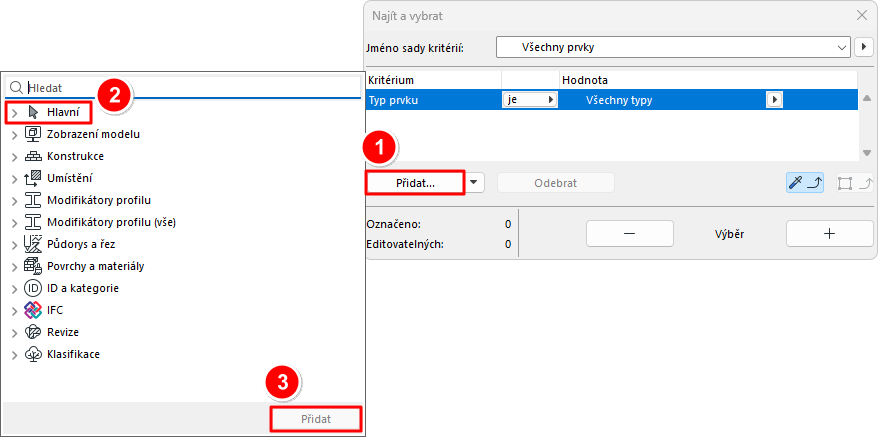

1.Tlačítkem Přidat otevřete seznam
2.Vyberte “Typ prvku”. (Použijte pole pro hledání v horní části seznamu.
3.Vybrané kritérium přidáte dvojklikem nebo tlačítkem Přidat ve spodní části seznamu.

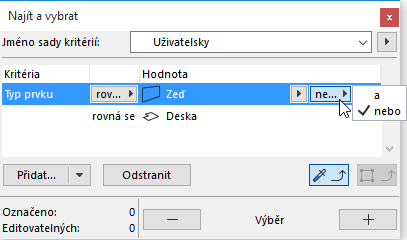

4.Ve sloupci Hodnota vyberte hodnotu typu prvku z nabídky pro tuto další položku (např. Deska).
5.Kritéria upřesníte funkcemi a/nebo.
Definice dalších kritérií: Parametry a vlastnosti

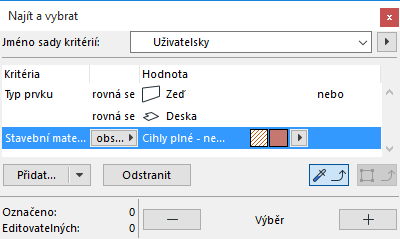

Pokud chcete zúžit výsledky hledání, přidejte další kritéria.
1.Tlačítkem Přidat otevřete seznam Parametrů a vlastností.
2.Vyberte kritériu (výběr vám usnadní pole pro hledání v horní části okna) a tlačítkem Přidat (nebo klávesou Enter) ho přidejte do seznamu kritérií.
3.Nastavte hodnotu každého přidaného kritéria.
Dostupnost kritérií záleží na typu prvku zvoleném v řádcích výše.

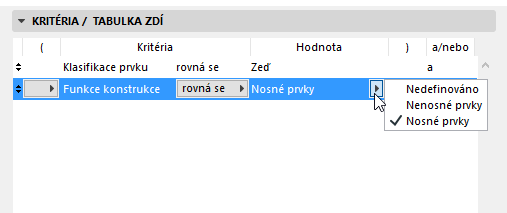

Seznam kritérií můžete uspořádat například na základě klasifikace funkce konstrukce (např. Nosná nebo Nenosná).
Poznámka: Pokud nastavíte kritérium “Vrstva” nebo “Kombinace vrstev”, bude program hledat prvky, které jsou v dané kombinaci vrstev viditelné.
IFC vlastnosti nebo parametry knihovních prvků jako kritéria
V doplňkové nabídce tlačítka Přidat je dostupný seznam doplňkových parametrů a vlastností:
•IFC vlastnosti
Viz Definovat kritéria prvku pomocí IFC dat.
•Parametry knihovních prvků (pouze interaktivní tabulky)
vizDalší kritéria a pole: Parametry knihovního prvku
