Vytvoření souboru modulu (.mod)
Formát souboru modulu (.mod) je zjednodušený typ souborů Archicadu, který můžete použít jako modul nebo ho s projektem spojit.
•Jako soubor modulu můžete uložit celý projekt nebo jen vybrané prvky a podlaží
•Soubor .mod obsahuje pouze data z půdorysu modelu
•Soubor .mod obsahuje vložené objekty, neobsahuje ale žádné informace z řezů/pohledů/interiérových pohledů nebo data 3D dokumentů
•Soubor .mod obsahuje pouze poznámky, které byly použity v popiskách
•Soubor .mod odkazuje pouze na atributy, které jsou v projektu použity. Proto je soubor .mod mnohem menší, než soubor .pln.
•Příkazem Uložit modul jako soubor vytvoříte vždy soubor ve formátu .mod.
Poznámka: Projekt můžete rozdělit také na více PLN souborů (jako protiklad modulových souborů). Viz Uložení výběru ve formátu PLN.
Uložení jako soubor .mod - z půdorysu
Uložení zobrazení jako souboru .mod - pomocí publikace
Uložení jako soubor .mod - z půdorysu
1.V půdorysu použijte příkaz Soubor > Uložit jako a nastavte formát .mod.

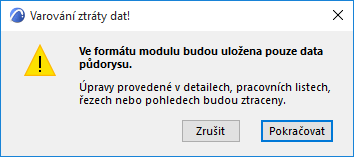

2.Zobrazí se varování, že soubor modulu obsahuje pouze půdorysná data.
3.Klepnutím na tlačítko OK vytvoříte soubor modulu a uzavřete dialogové okno.

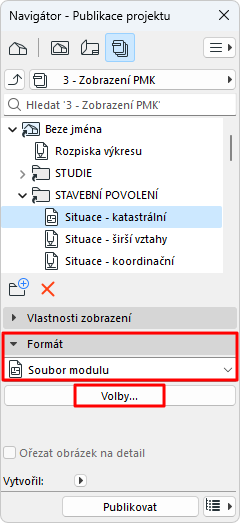

Uložení zobrazení jako souboru .mod - pomocí publikace
K dispozici pro zobrazení uložená z půdorysu.
Kliknutím na tlačítko Volby nastavíte, která podlaží a prvky mají být součástí modulu. (Viz níže.)

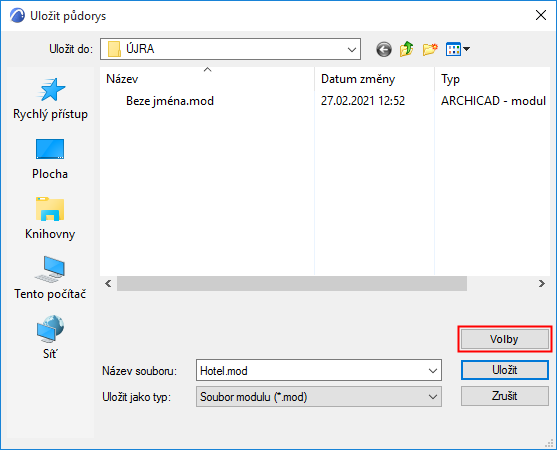

Kliknutím na tlačítko Volby v okně Uložit jako zobrazíte Volby ukládání.

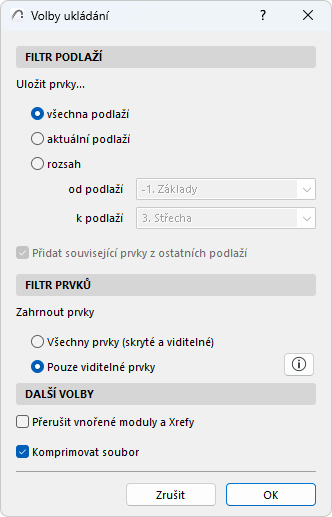

•Výchozí volba je Všechna podlaží
•Alternativou je do modulu uložit pouze aktuální podlaží, nebo vybraný rozsah podlaží. Prvky ležící v tomto rozsahu budou zahrnuty do modulu.
–Přidat související prvky z ostatních podlaží: Pokud nastavíte aktuální podlaží nebo rozsah, můžete touto volbou přidat všechny prvky, které jsou na vybraných podlažích zobrazeny (protože jsou nastaveny, aby se zobrazovaly na souvisejících podlažích), i když je jejich domovské podlaží mimo zvolený rozsah.
Zvolte, zda chcete uložit všechny prvky půdorysu, nebo jen ty viditelné.
•Všechny prvky (skryté a viditelné): Uložený modul bude obsahovat všechny prvky projektu z půdorysu - bez ohledu na jejich stav při rekonstrukci nebo stav varianty.
•Pouze viditelné prvky: Uložený modul bude obsahovat pouze prvky, které jsou
–ve viditelných vrstvách
–viditelné z pohledu částečného zobrazení konstrukce
–jsou v aktivních variantách návrhu
–jsou stávající z pohledu stavu při rekonstrukci
Přerušit vnořené moduly a Xrefy
Pokud modul obsahuje nějaké další moduly a/nebo Xrefy, které již nepotřebujete aktualizovat, můžete pomocí této volby jejich vazbu přerušit.
Viz Vložit modul.
