Otevřete Volby > Předvolby projektu > Specifikace trasy , nebo na panelu nástrojů TZB modeláře.
Specifikace trasy slouží k definování
•Referenční sady (např. hodnoty DN) pro vzduchotechniku a potrubí
•Tabulky rozměrů (předvoleb) pro každý typ TZB prvku (segment, koleno, větev, redukce) na základě příslušné referenční sady
Po definování předvoleb rozměrů na základě referenčních hodnot lze snadno vytvářet trasy TZB, jejichž prvky vždy odpovídají potřebným rozměrům.
Poznámka: Kabelové žlaby nemají referenční sadu, ale můžete definovat tabulku rozměrů pro segmenty.

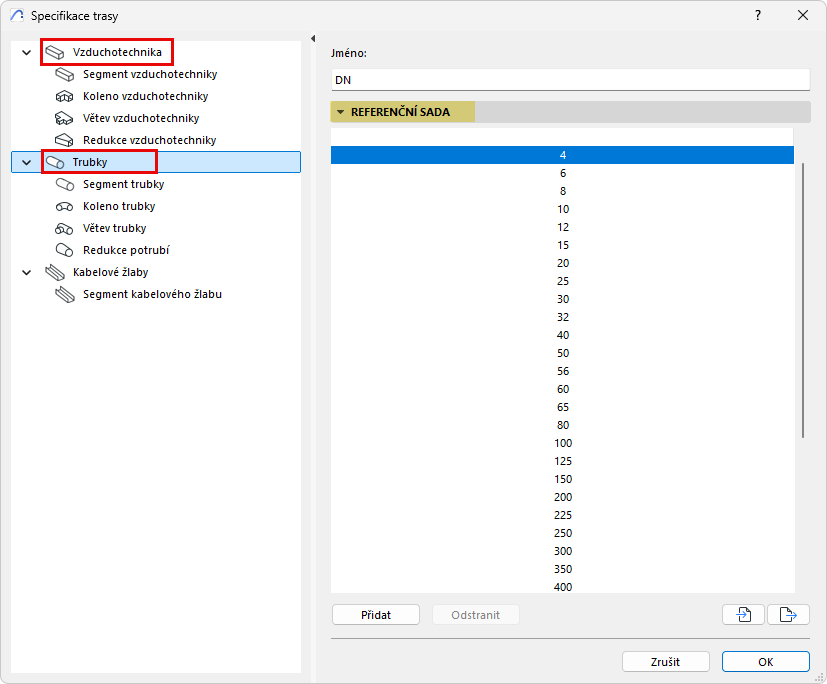

Vytvoření referenčních sady pro vzduchotechniku a potrubí
•Podle potřeby upravte název referenční sady
•Pomocí tlačítek Přidat nebo Odstranit můžete upravit seznam hodnot v referenční sadě
•Import nebo export referenční sady jako soubory .xml (pro použití v jiných projektech)

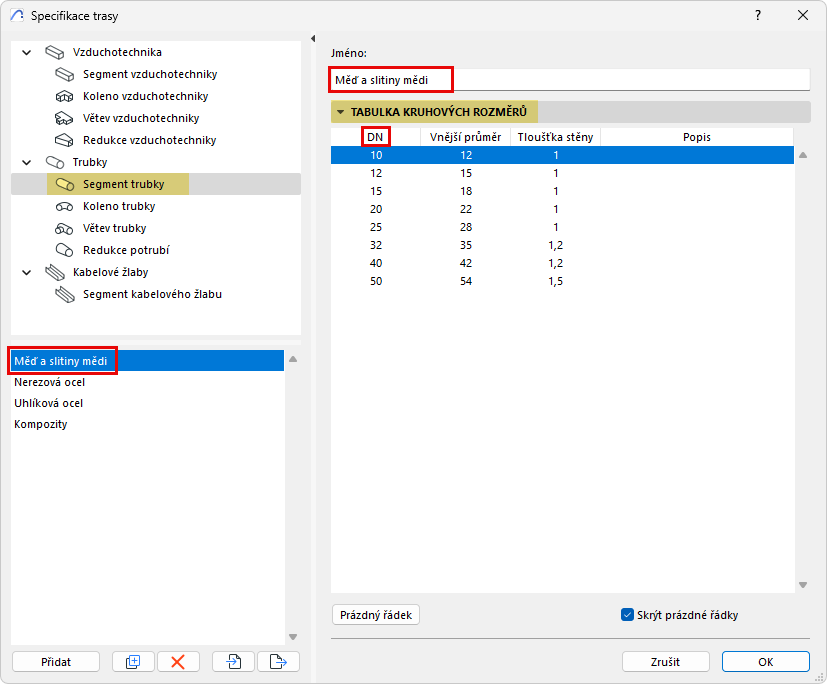

Sestavení tabulek rozměrů pro segment, koleno, větev, redukci
Ve Specifikacích trasy vyberte typ prvku TZB. Zde můžete vytvořit nebo upravit přednastavené tabulky rozměrů.
•Uvedené položky (např. položky DN) pocházejí z referenční sady.
•Podle potřeby nastavte požadované hodnoty rozměrů pro každý z nich.
•Typ prvku TZB může mít více přednastavených tabulek rozměrů - kliknutím na tlačítko Přidat nebo Duplikovat vytvoříte další tabulky.
•Některé řádky mohou zůstat prázdné, pokud danou položku nepoužijete. Zaškrtnutím políčka "Skrýt prázdné řádky" zobrazíte pouze použité položky.
Nastavení rozměrů větví

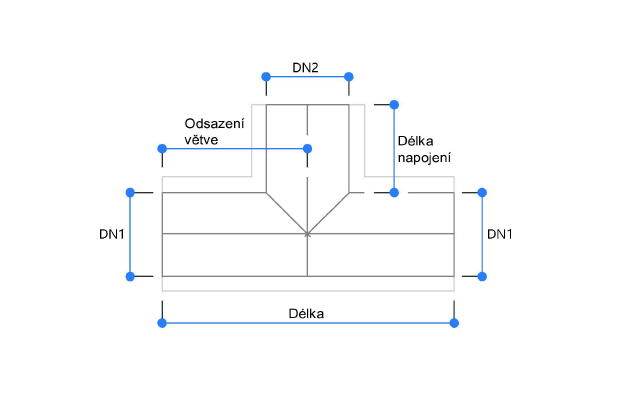

Rozměry větví zahrnují více částí. Zde jsou typy rozměrů, které můžete nastavit:
Výběr předvoleb rozměrů pro trasu TZB

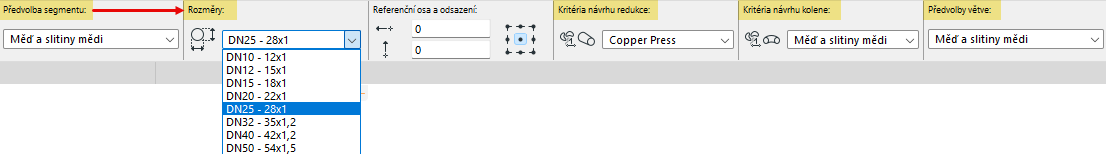

V informátoru vyberte předvolby (tabulku rozměrů) pro části trasy TZB: segmenty, kolena, větve a redukce.
•Pro segmenty trasy vyberte předvolbu segmentu
•Pro segmenty trasy: zvolte také rozměr DN. Kolena a odbočky této trasy budou rovněž používat stejné DN z příslušných předvoleb.
•Pro prvky kolena a redukce vyberte předvolbu v části "Kritéria návrhu"
•Pro prvky větví vyberte předvolbu z nabídky "Předvolby větve"
Pomocí tlačítek Import a Export můžete sdílet jednu nebo více tabulek rozměrů vybraného typu prvku prostřednictvím souborů xml.

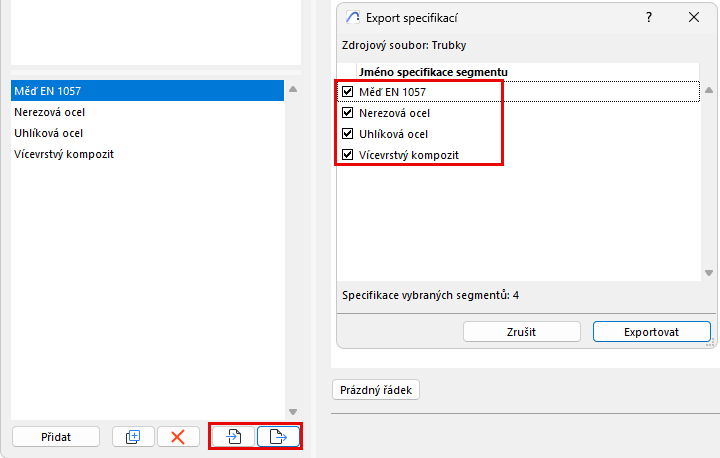

V okně Export můžete vybrat, které z tabulek chcete exportovat:
